印章备案加工专用自动化设备结构设计

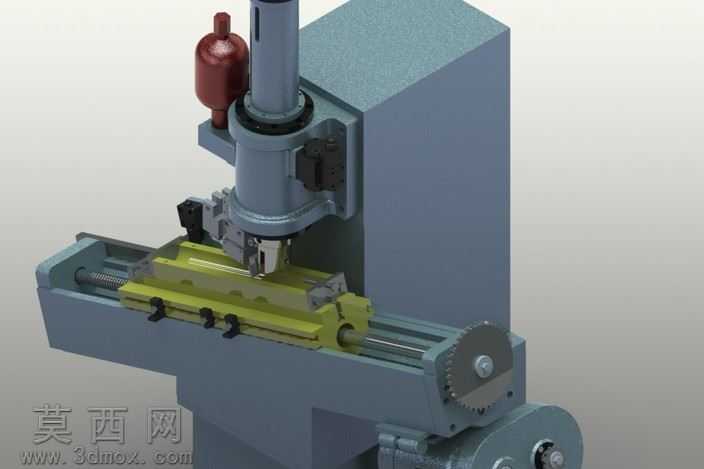

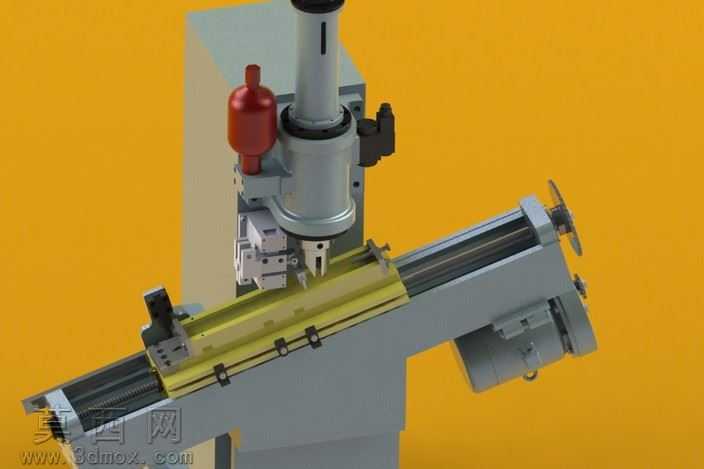

本模型为印章备案专用加工设备的三维设计成果，建模过程中严格遵循机械设计的公差配合规范，对设备各组成部件进行1:1等比例还原，完整呈现了设备的整体布局与细节构造。从结构设计来看，设备采用立式立柱搭配水平滑移工作台的经典布局，立柱部分集成了主轴进给机构，顶部配置的缓冲蓄能部件可有效降低主轴下行作业时的冲击载荷，保障印章加工过程的稳定性；主轴末端的执行夹头采用模块化快换设计，可适配不同规格的印章加工刀具，满足不同材质印章的备案刻制、标识压印作业需求。水平工作台部分采用丝杠传动搭配直线导轨的传动方案，丝杠端部设置的齿轮传动组件可实现手动或电动的进给调节，工作台上配置的多组可调式压紧夹具，可快速完成不同尺寸印章坯料的装夹定位，夹具的压紧块采用防滑耐磨材质设计，避免加工过程中坯料出现位移偏差。建模阶段对各传动部件的装配关系进行了严谨的干涉检查，确保齿轮啮合间隙、导轨滑动行程、主轴进给行程均符合设计要求，不存在部件运动干涉问题。材质渲染方面，针对设备不同部件的实际材质属性进行了区分设置：设备主体机架采用灰铸铁材质的哑光金属质感渲染，呈现出铸铁件厚重稳定的视觉效果；传动丝杠、导轨、齿轮等运动部件采用45号钢调质后的亮面金属质感，突出加工件的精密光洁特性；缓冲部件采用暗红色烤漆质感，夹具调节旋钮采用发黑处理的金属质感，不同材质的渲染区分清晰，可直观分辨各部件的功能属性。设计思路上围绕印章备案作业的高精度、高效率需求展开，整体结构紧凑，操作维护便捷，各功能模块分区明确，既保障了加工过程的定位精度，也预留了足够的操作空间与维护拆装空间，可直接用于设备的加工制造参考、作业原理演示以及相关自动化备案设备的结构优化参考，完整还原了设备从动力输入、传动进给、装夹定位到作业执行的全流程机械构造。
