快动式台虎钳副手柄操作组件结构设计

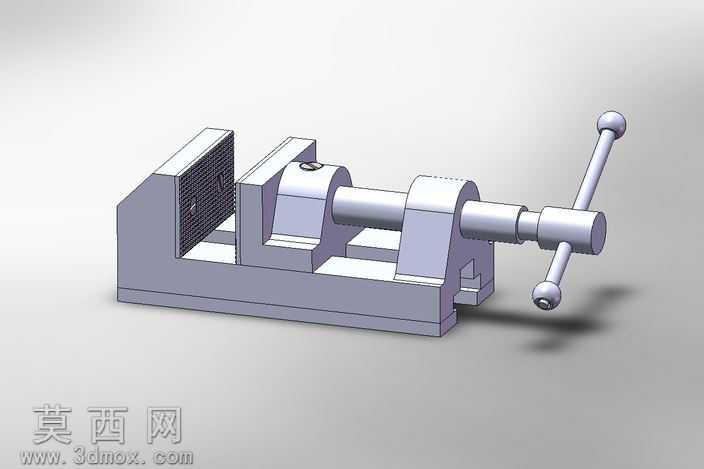

本作品为台虎钳配套副手柄操作组件的三维参数化建模成果，建模过程严格遵循机械加工零件的实际尺寸规范，以SolidWorks为核心建模工具完成全零件的特征构建与装配验证。建模阶段首先对台虎钳的固定钳身、活动钳身、夹紧丝杠、副手柄摇杆、球形握头、钳口夹板等核心零件进行单独特征建模：固定钳身采用拉伸凸台结合切除特征完成导轨槽、安装定位槽的结构构建，对钳身的铸造圆角、安装孔位进行精准还原，保证零件的工艺合理性；活动钳身部分通过同轴度配合约束完成与丝杠的装配基准设定，对钳身与导轨的配合面做了公差适配的建模处理，确保虚拟装配时无干涉问题。副手柄作为核心操作部件，采用旋转凸台特征构建摇杆主体，两端的球形握头通过扫描特征完成过渡曲面的顺滑连接，对手柄与丝杠驱动端的连接方榫做了细节建模，还原实际零件的传力结构。材质渲染阶段，针对不同零件的实际材质赋予对应材质属性：钳身、丝杠、手柄等金属结构件赋予磨砂合金钢材质，调整金属粗糙度、反射率参数模拟实际机加工零件的哑光金属质感，钳口防滑夹板部分赋予齿面淬火钢材质，通过纹理贴图还原钳口的交叉防滑齿结构，底座安装面做了铸铁材质的质感区分，整体渲染采用工作室柔光环境，添加柔和的地面阴影效果，清晰展现各部件的结构层次与装配关系。结构设计上，副手柄采用T型摇杆结构，通过增大操作力臂降低夹紧操作的施力强度，两端球形握头符合人体工学设计，操作时握持贴合无硌手感，丝杠传动副采用梯形螺纹结构建模，保证夹紧过程的自锁性能，活动钳身与固定钳身的导轨配合采用间隙配合设计，既保证钳身滑动顺畅，又避免夹紧时出现晃动偏移。整体装配完成后进行了全局干涉检查，验证各运动部件在钳口开合全行程内无结构碰撞，所有配合约束符合实际机械装配的公差要求，可直接用于工装夹具的结构演示、机加工教学演示以及非标工装的设计参考，模型的参数化特征支持后续对钳口开度、手柄长度、钳身尺寸等参数进行快速调整，适配不同规格台虎钳的变型设计需求。
