火炮用反冲式炮口制退器结构设计

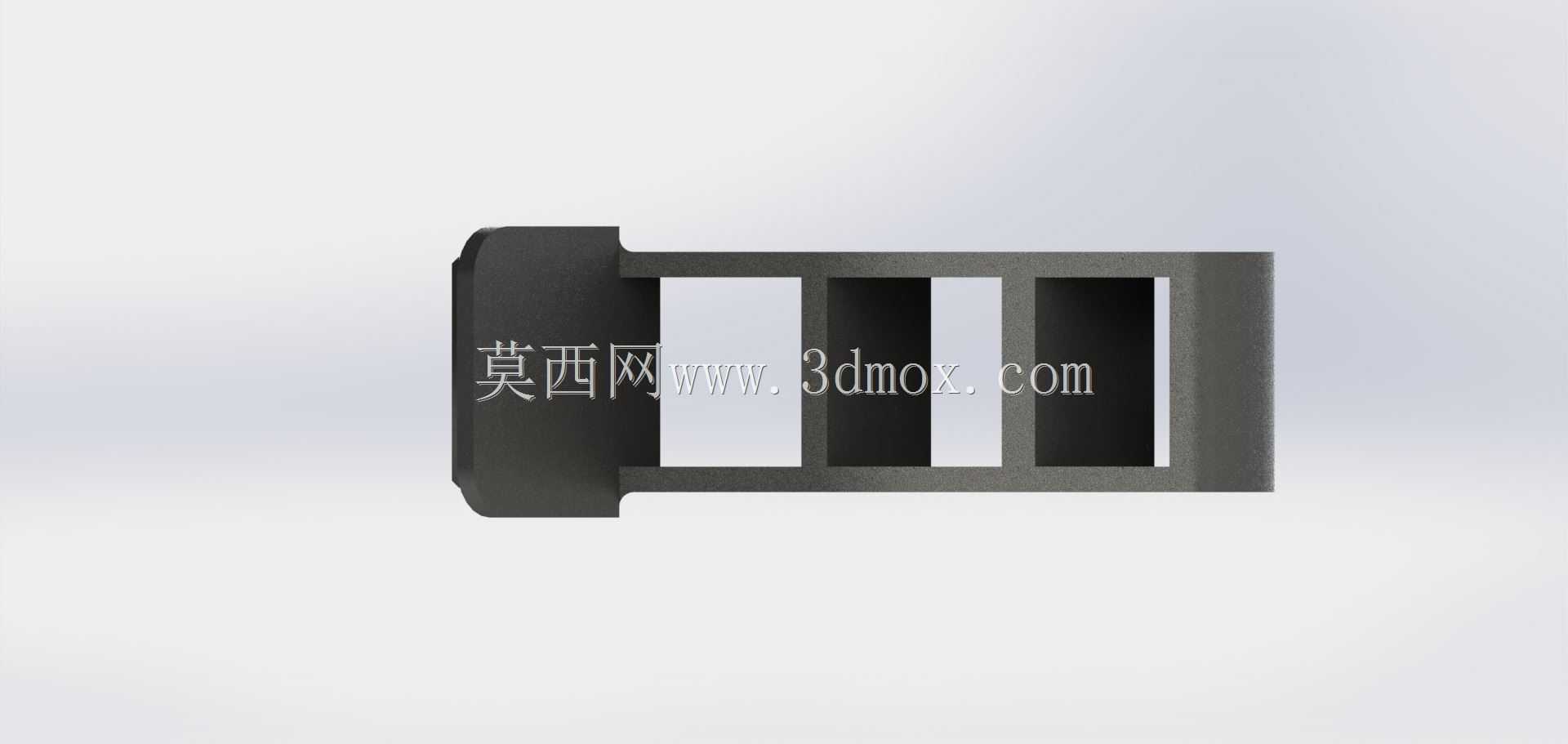

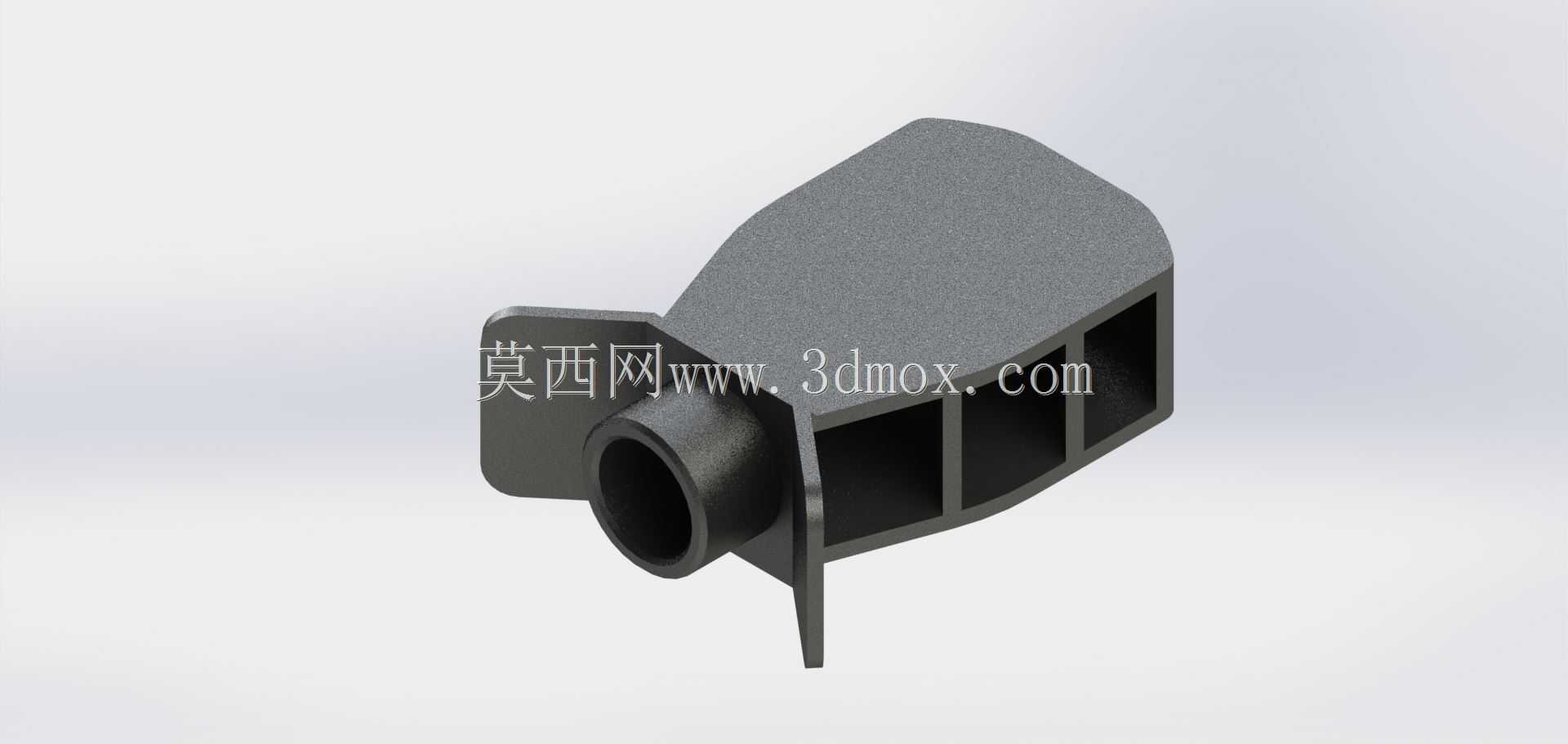

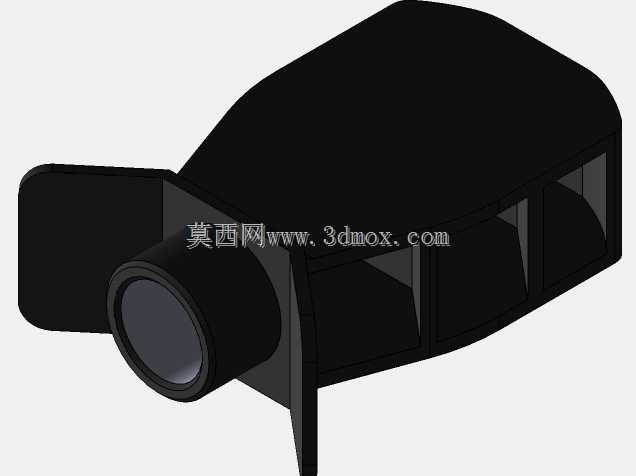

在身管武器的发射工况中，高温高压火药燃气在弹丸出膛瞬间会沿身管轴向形成极强的后坐冲量，直接影响射击稳定性、架体载荷与连续射击精度，炮口制退器正是安装在身管最前端、通过调控燃气喷出方向与流量分配来抵消部分后坐力的核心功能构件。这款侧孔反冲式制退器采用多腔室侧排结构设计，主体为变径筒状构型，前端设置三个等距分布的侧向导流挡板，将制退器内腔分隔为三个独立的膨胀腔室，弹丸出膛后随进的高压燃气进入腔室后会沿挡板间的侧向开口向侧后方喷出，利用燃气喷射的反作用力形成向前的制退力，同时大幅降低沿身管轴向向后喷射的燃气流量，从根源上削减后坐冲量。设计过程中首先要匹配对应身管的口径参数，尾部的安装接口为标准圆柱套接结构，配合定位法兰实现与身管端口的同轴定位，安装时需保证制退器内腔轴线与身管内膛轴线的同轴度误差控制在合理范围内，避免弹丸出膛时擦碰制退器内壁引发精度偏差或结构损伤。从结构强度角度考量，制退器工作时要承受高温高压燃气的反复冲击，侧挡板与主体壳体的连接处做了圆弧过渡处理，避免应力集中引发的结构疲劳开裂，侧向开口的倾斜角度经过反复调校，既保证足够的燃气反推效率，又能减少燃气侧喷对射手或周边设备的冲击影响。不同于部分单腔室制退器的设计，多腔室结构可以让燃气在逐级膨胀的过程中更充分地释放能量，制退效率更高，同时整体外形做了切角修型处理，减少突出棱角，避免在运输、携行过程中发生勾挂。安装边界方面，制退器的最大外轮廓尺寸需适配对应武器的前端空间，侧向导流板的外伸长度不能超出武器整体的宽度限制，保证在携行、阵地部署时不会与周边构件发生干涉。在实际应用场景中，这类制退器既可以适配大口径地面压制火炮，通过削减后坐力降低炮架的结构重量，提升火炮的战场机动能力，也可以适配大口径反器材枪械，减少连续射击时的枪口上跳幅度，提升连发精度。设计建模时需要重点关注内腔流道的顺滑过渡，避免出现台阶或锐角导致燃气涡流，影响制退效率同时加剧局部烧蚀，定位法兰上的连接孔位需与身管前端的固定点位完全匹配，保证装配后无轴向窜动。
