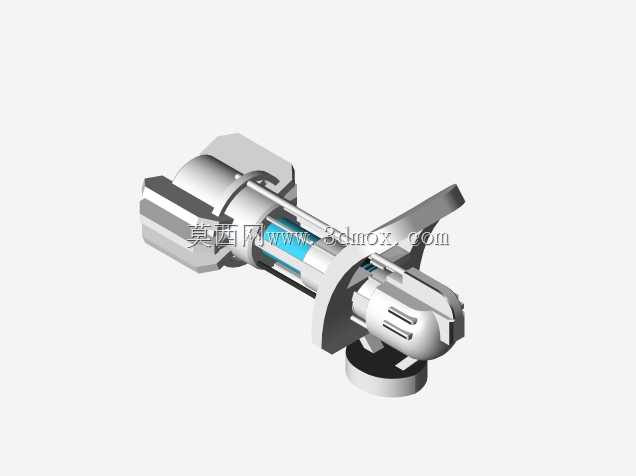

机器人配套等离子加工枪头结构设计

该枪体为适配工业机器人自动化作业的等离子加工末端执行器，主要应用于金属构件的自动化等离子切割、等离子堆焊、等离子喷焊场景，在汽车白车身焊装、工程机械结构件加工、船舶板材预处理、五金零件精密修边等产线中，可搭载于六轴工业机器人法兰末端，替代人工完成高危、高精度要求的热加工作业，相比手持等离子枪，其重复定位精度更高，可配合离线编程软件完成复杂曲面的连续加工轨迹运行，有效降低热加工过程中的弧光、烟尘、高温对操作人员的职业伤害。从结构设计逻辑来看，整体采用同轴分层布局，最外层为枪体防护壳体，采用耐高温绝缘材质包覆，避免作业过程中高压电泄露、金属飞溅粘附枪体；中间层为冷却循环通道，预留了进出水接口，可在大电流持续作业时带走枪体内部热量，避免电极、喷嘴过热烧损，延长易损件使用寿命；内层为等离子气、保护气输送通道，两路气路独立密封，等离子气沿电极周边螺旋送出，经压缩后形成高温高能量密度的等离子弧，保护气从喷嘴外圈送出，在弧柱周边形成保护气幕，隔绝空气中的氧气、氮气进入熔池，减少加工面的氧化、氮化缺陷，提升切口或焊道的成型质量。枪体尾部设计有标准快换接口，可直接匹配主流工业机器人的末端安装法兰，安装边界尺寸控制紧凑，整体径向最大尺寸不超过120mm，轴向总长控制在280mm以内，在机器人运行至狭小空间作业时，可避免枪体与工件、工装夹具发生干涉，枪体侧方设置的扳把式结构为手动气检、电极快速更换的操作位，无需拆解整枪即可完成电极、喷嘴的快速更换，减少设备停机维护时间。枪体前端的喷嘴与电极采用同轴度定位结构，装配后同轴度公差控制在0.02mm以内，保证等离子弧的压缩均匀性，避免弧柱偏斜导致的加工面斜度、切口挂渣等问题；枪体底座设置有定位销孔与安装螺孔，可与机器人法兰盘精准定位，安装后枪体轴线与机器人第六轴轴线的同轴度偏差不超过0.05mm，保证轨迹运行过程中枪头的点位精度。在实际产线应用中，该枪体可根据加工需求更换不同孔径的喷嘴，适配30A到200A的工作电流区间，完成从薄钢板精密切割到厚金属件堆焊的不同工艺需求，枪体内部的密封结构均采用耐高温氟橡胶材质，可在持续120℃的工作环境下保持密封性能，避免气路、水路泄露导致的作业中断。
