手持式点焊枪内部结构三维设计

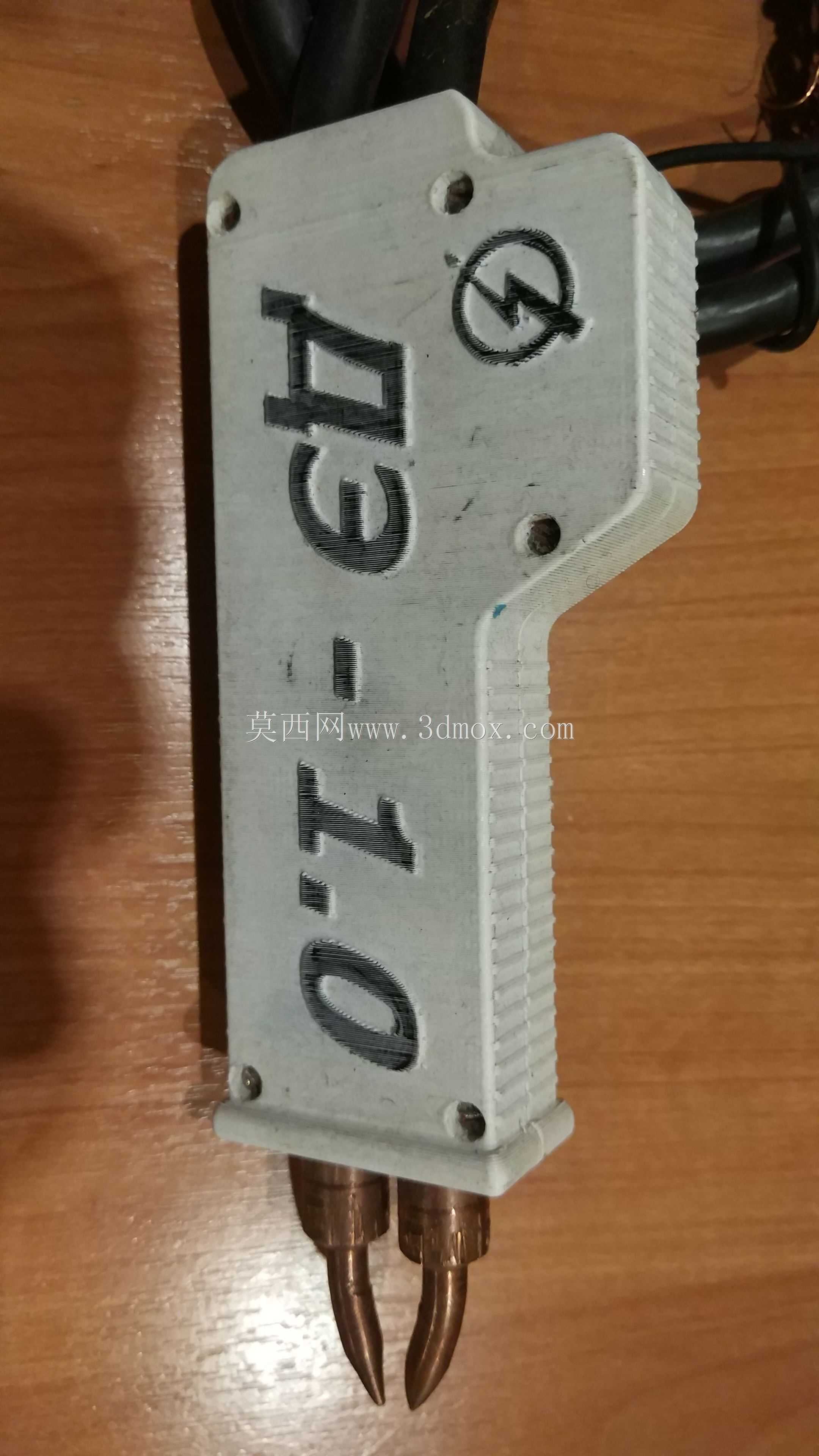

这款点焊枪的结构设计完全围绕现场电阻点焊作业的实际操作需求展开，从手持作业的人机交互逻辑到内部功能组件的排布，都贴合车间一线的使用场景。日常作业中，这类手持点焊枪多用于钣金拼接工位的薄板焊接作业，覆盖五金制品加工、小型金属构件组焊、汽车零部件补焊、箱体类工件点位焊接等场景，相比固定式点焊机，它能灵活适配工件不同位置的焊点需求，不需要反复挪动重型工件，操作人员手持设备即可对准待焊位置完成作业，尤其适合多品种小批量的焊接加工场景，以及大型构件上零散焊点的补焊作业。

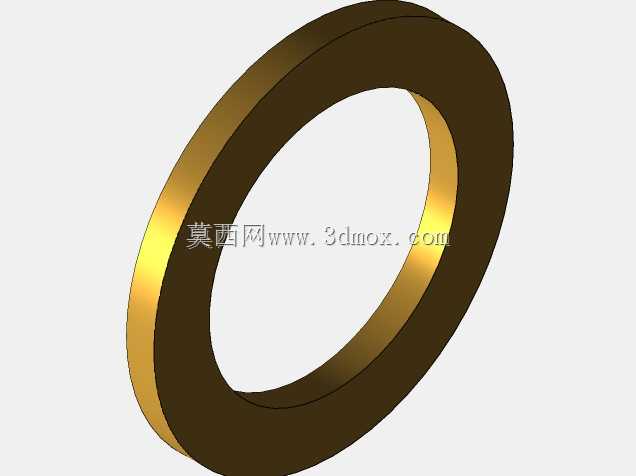

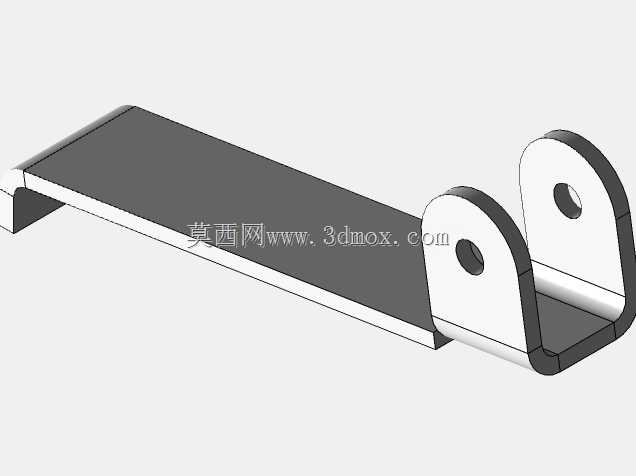

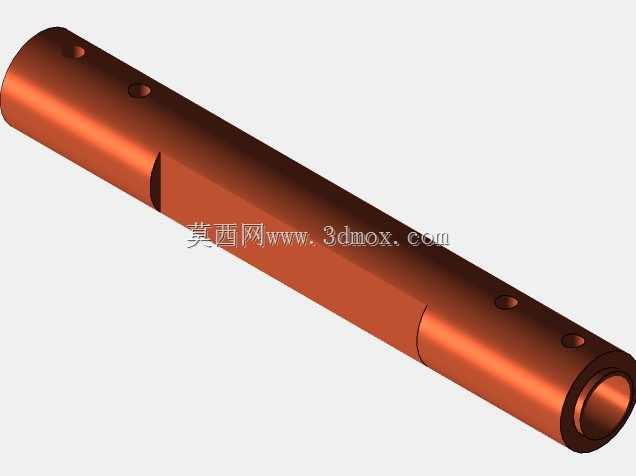

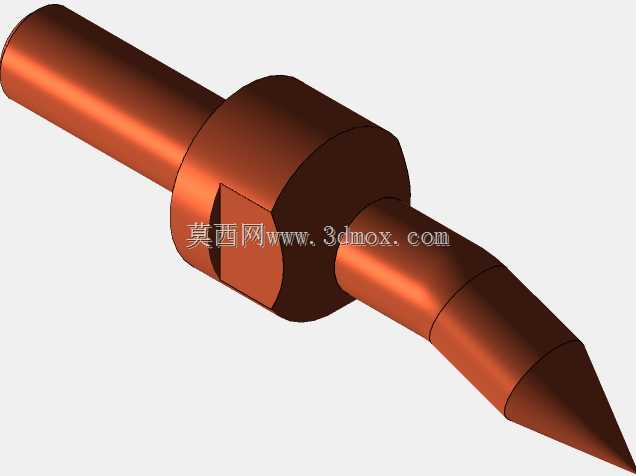

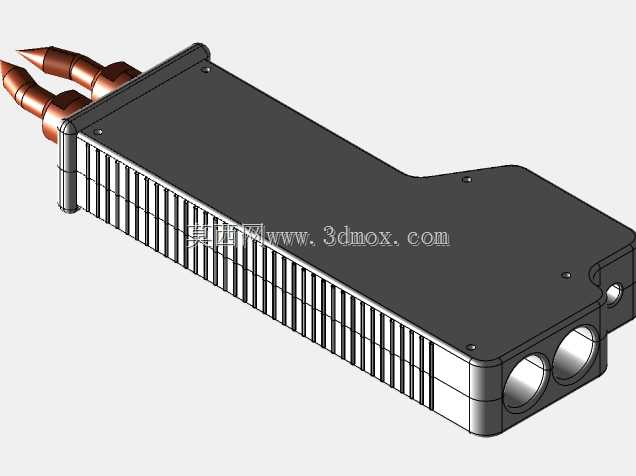

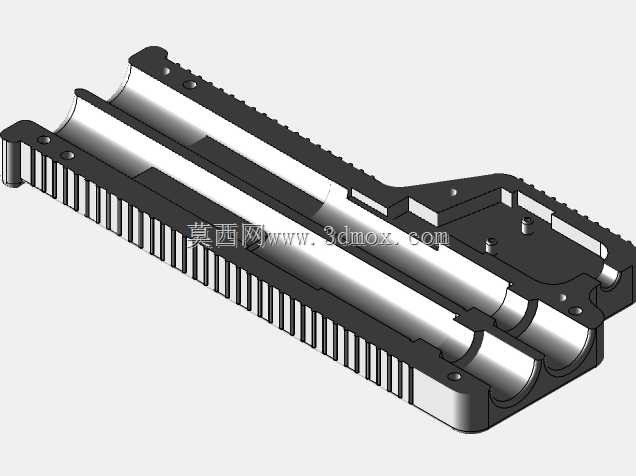

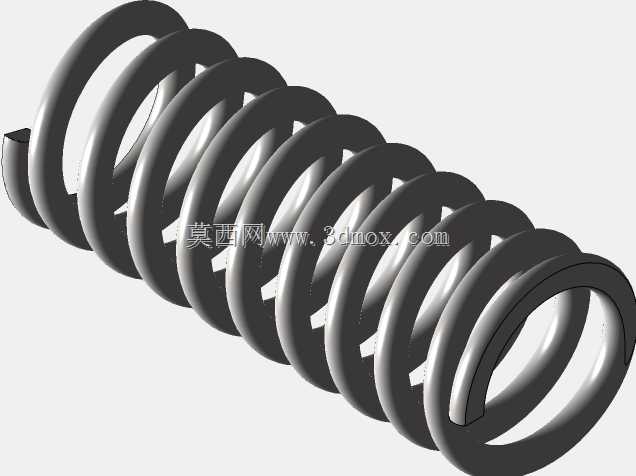

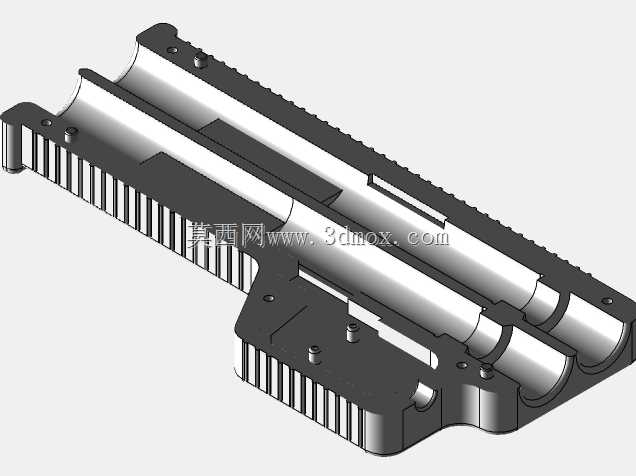

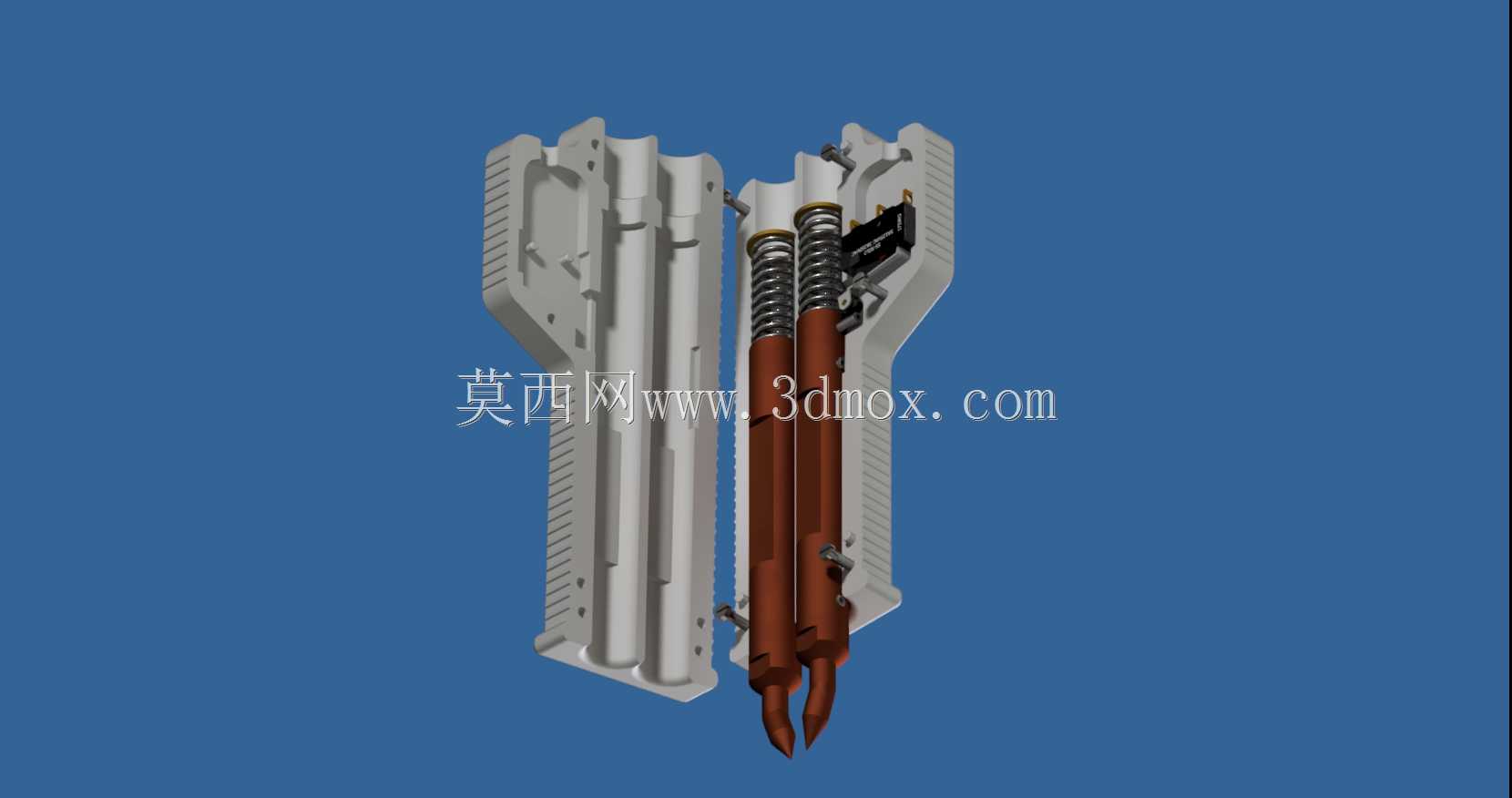

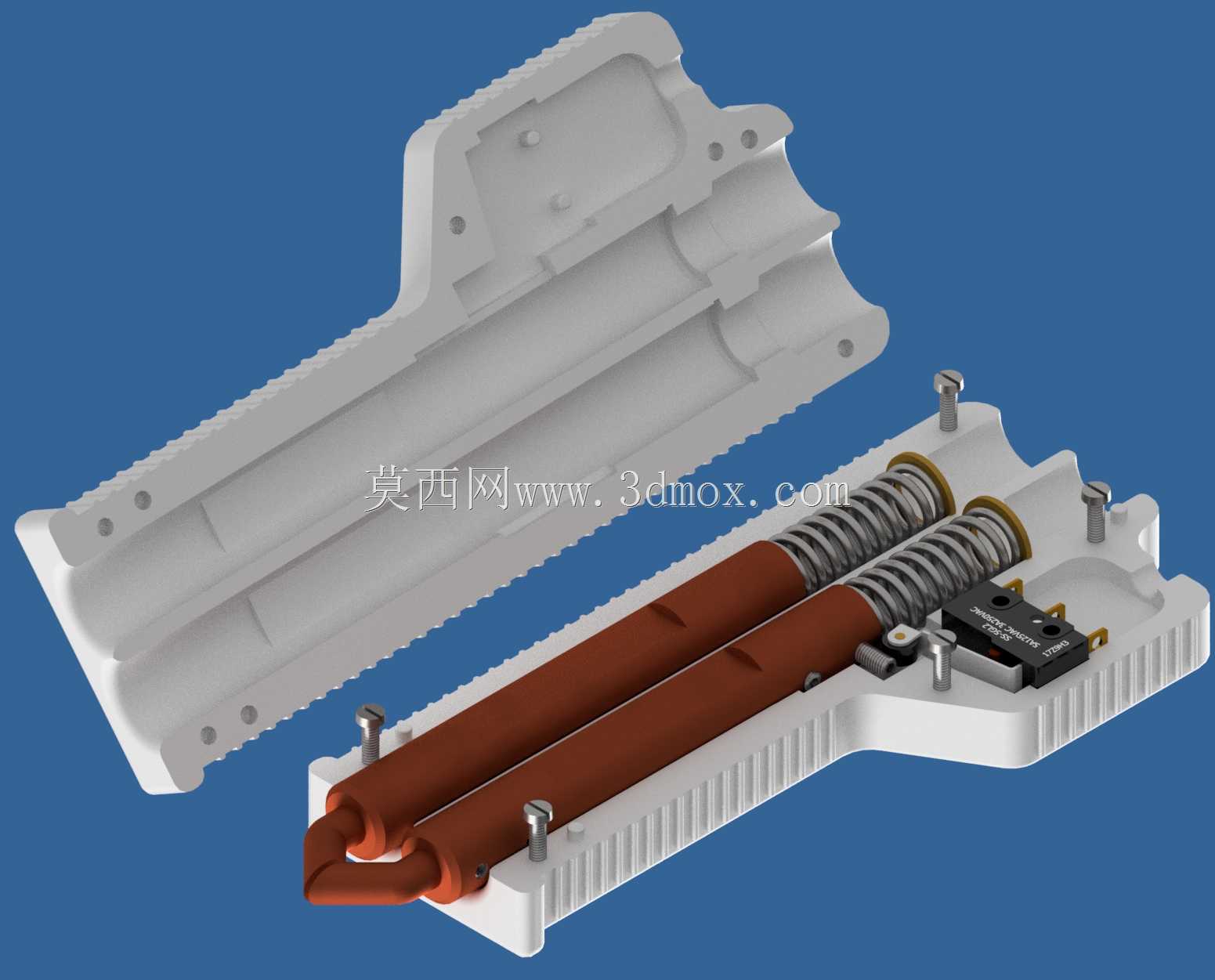

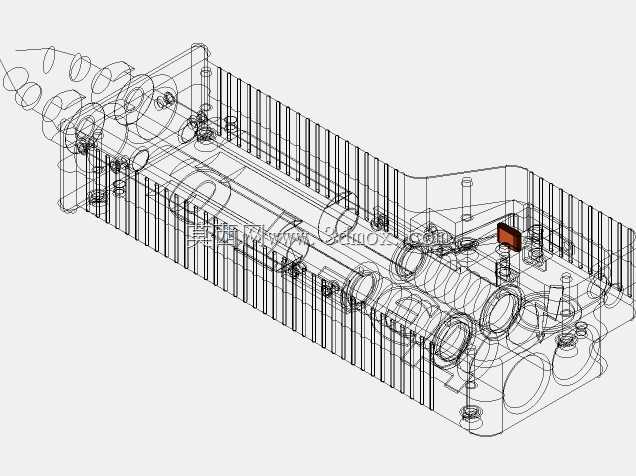

从结构设计逻辑来看，整体采用对称式的分体壳体布局，两半式金属壳体既作为内部组件的安装承载基体，也作为操作人员握持的受力结构，壳体表面做了防滑纹理处理，握持时能贴合手掌受力区域，减少长时间作业的握持疲劳。内部核心的电极传导组件采用双电极平行排布设计，电极臂的伸出长度经过反复校核，既保证能伸入常规箱体类工件的内部完成侧壁点位焊接，也控制了整体悬臂长度，避免焊接加压时电极臂出现过大形变影响焊点质量。电极尾部配套的弹簧复位结构，能在焊接加压完成后自动带动电极回位，不需要操作人员手动扳动复位，操作连贯性更强，弹簧的预紧力参数匹配常规薄板焊接的加压需求，保证电极与工件接触时压力稳定，避免虚焊、焊点压痕过深等常见焊接缺陷。

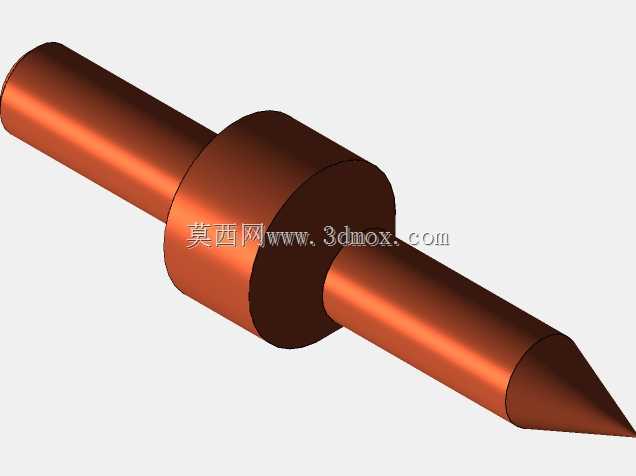

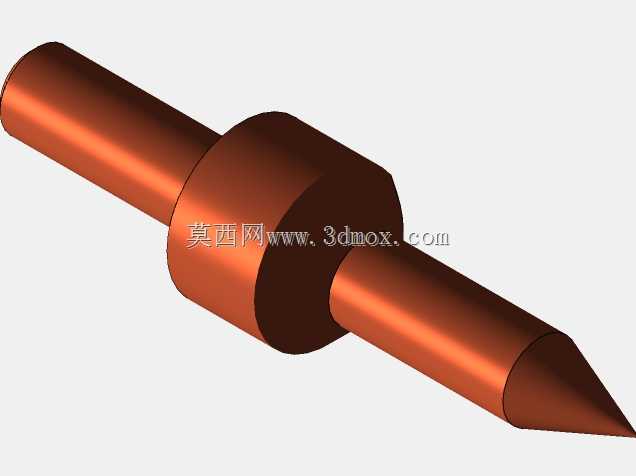

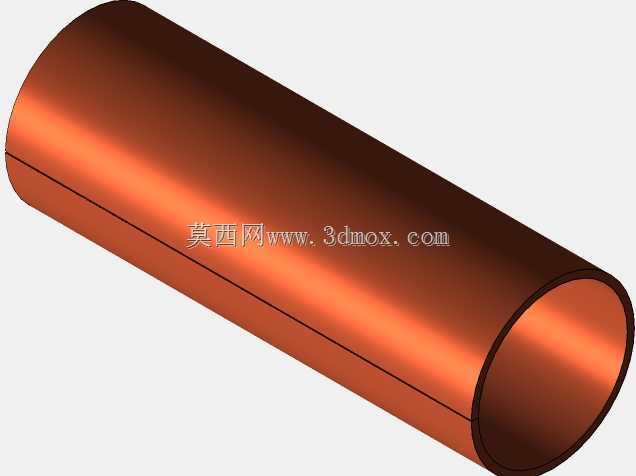

内部的导电回路做了分层排布，大电流传导的铜质构件与握持壳体之间预留了足够的绝缘间隙，同时在易发热的导电部位预留了散热间隙，长时间连续作业时能通过壳体间隙自然散出热量，避免外壳温度过高影响操作。设备的整体外形尺寸控制在单手握持的合理范围内，整机重心靠近握持区域，举持作业时不会出现头重脚轻的情况，操作时手腕受力更均匀。安装边界方面，两半壳体通过侧边的紧固件完成拼接，内部组件均采用卡槽加紧固件的固定方式，日常维护更换电极头时，只需要拆开前端的固定件即可完成更换，不需要完全拆解整机，后期维护的拆装效率更高。电极头采用可替换式结构设计，磨损后可以快速更换同规格电极，不需要更换整枪，能有效降低作业过程中的耗材成本。

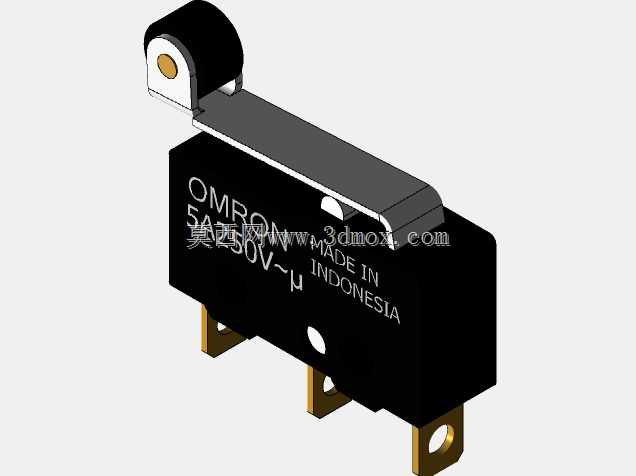

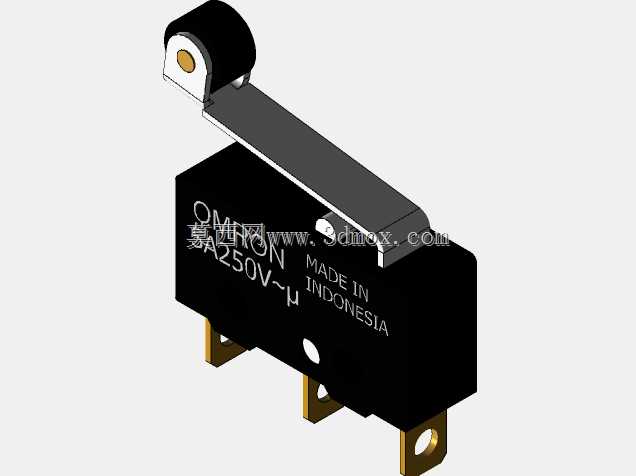

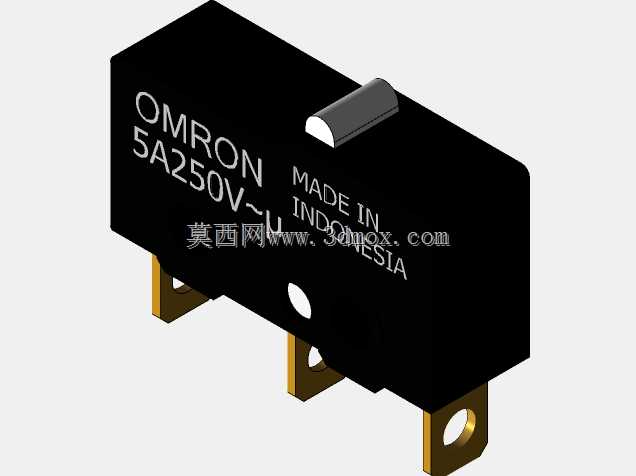

从功能实现来看，这款焊枪的结构完全适配电阻点焊的作业流程，操作人员握持焊枪对准待焊点位后施加按压力，即可触发行程开关导通焊接电流，电流通过双电极在工件接触点位形成回路产生电阻热，熔化母材完成焊点熔接，松开后弹簧自动复位电极，即可移动到下一个焊点位置，整个操作流程单手即可完成，不需要额外的辅助操作。内部的走线全部沿壳体内部的走线槽排布，避免活动部件磨损线缆，提升长期使用的可靠性，所有活动连接部位都做了耐磨处理，反复加压复位的工况下也能保持较长的使用寿命。
