科幻风格手持激光发射装置结构设计

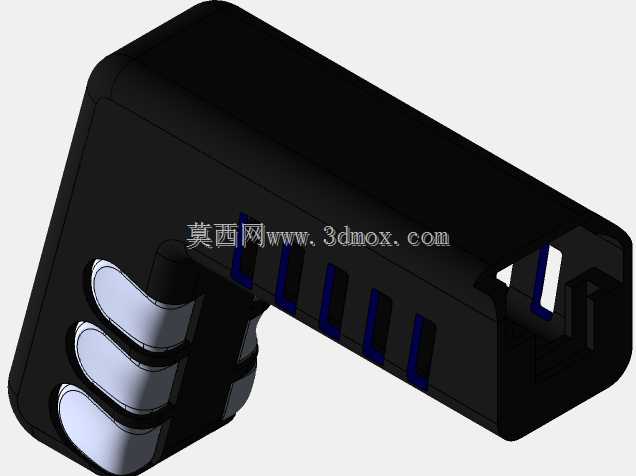

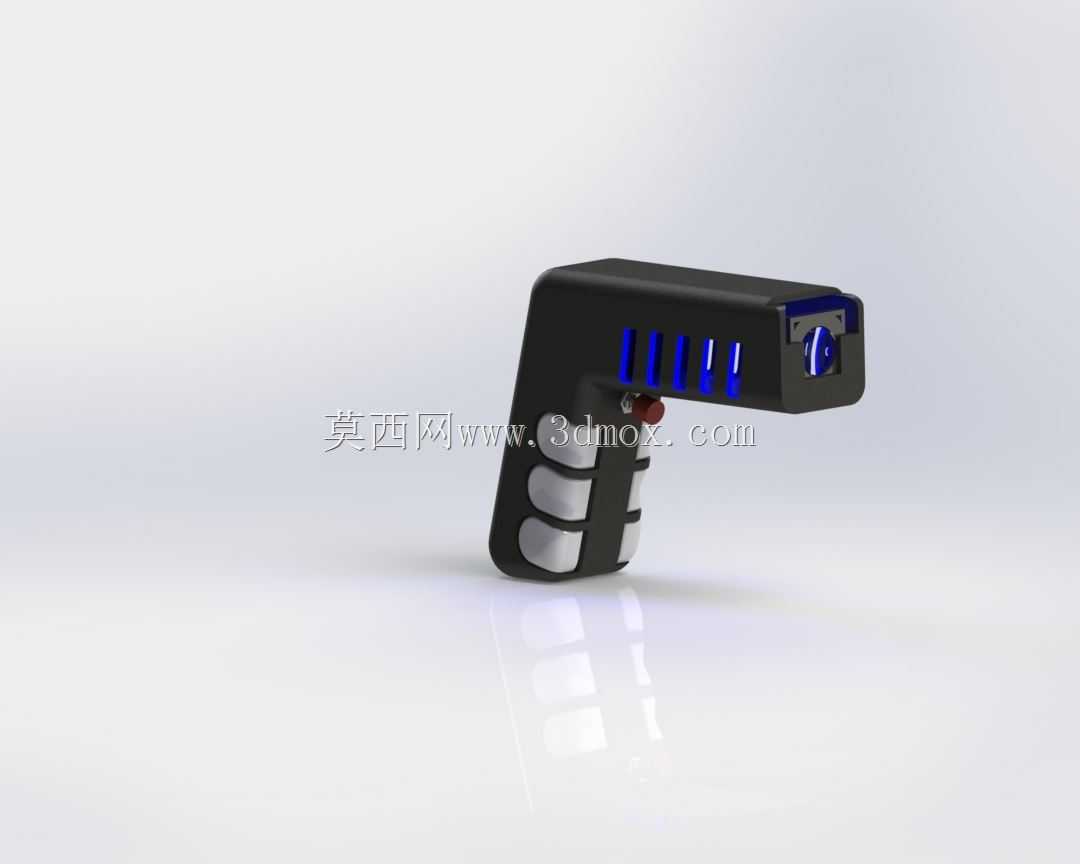

这款手持激光发射装置的设计，最初定位是科幻主题的创意道具与科普演示载体，可应用于科幻展会互动道具、青少年科创教学演示、科幻主题周边手作等场景，区别于工业级激光加工设备，它的核心用途是做低功率可见光激光的定向发射演示，兼顾握持操作的人机体验与科幻外观的视觉表现力。从功能特性来看，装置整体采用枪式握持布局，握把区域做了三指贴合的凹陷造型，指位处预留了防滑嵌件的安装槽，可嵌入橡胶或树脂材质的防滑垫，提升长时间握持的摩擦力，避免操作时滑脱；发射端位于枪身前端，预留了激光模组的安装腔体，腔体直径适配常规5mm直径的点状激光头，周边做了环形的透光槽设计，可嵌入蓝色导光条，配合内部的小型LED灯组实现通电后的发光效果，强化科幻视觉属性；扳机位置做了枢轴安装孔，预留了微动开关的安装位，扣动扳机即可触发激光发射与灯组点亮的电路通路，结构上做了扳机的行程限位，避免过度按压损坏开关元件。设计思路上优先考虑3D打印的工艺可行性，整体拆分为枪身上壳、枪身下壳、握把嵌件、扳机、前端压盖几个独立部件，所有部件的壁厚统一控制在2mm，相邻部件的拼接面做了0.2mm的装配间隙，适配FDM打印的精度公差，无需额外打磨即可完成拼接；枪身侧面的开槽做了圆角过渡，避免打印过程中出现应力集中导致的翘曲变形，内部腔体预留了走线槽与纽扣电池仓的安装空间，电池仓位于握把内部，可容纳两节7号电池或者小型锂电池，重心位置落在握把中心区域，单手握持时不会出现头重脚轻的问题。外形尺寸方面，整体长度控制在120mm左右，枪身高度为100mm，握把宽度为35mm，符合成年人单手握持的尺寸边界，安装时无需额外的紧固件，上下壳之间可通过卡扣结构完成固定，前端压盖与枪身采用过盈配合，压紧后即可固定内部的激光模组与导光条，扳机通过一根1.5mm的金属销钉与枪身铰接，转动阻尼适中，扣动反馈清晰。结构上还预留了升级改造的空间，比如可将前端激光模组更换为不同波长的发光元件，或者在枪身顶部加装小型瞄准结构，拓展不同的演示需求，所有外露边缘都做了R1的圆角处理，没有尖锐棱角，手持操作时不会划伤皮肤，作为科普演示道具使用时具备足够的安全性。
