200幅面3D打印机校准工装

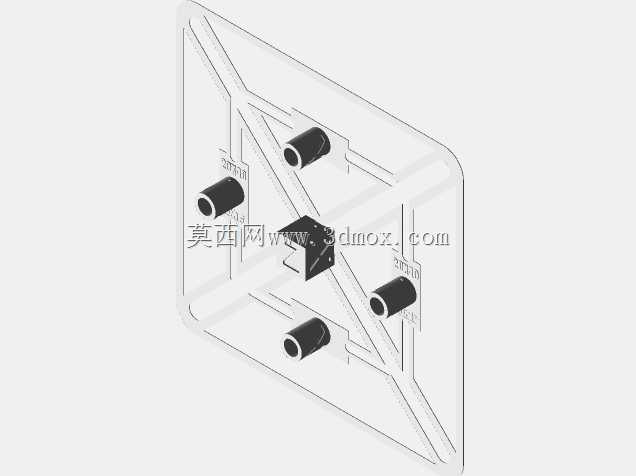

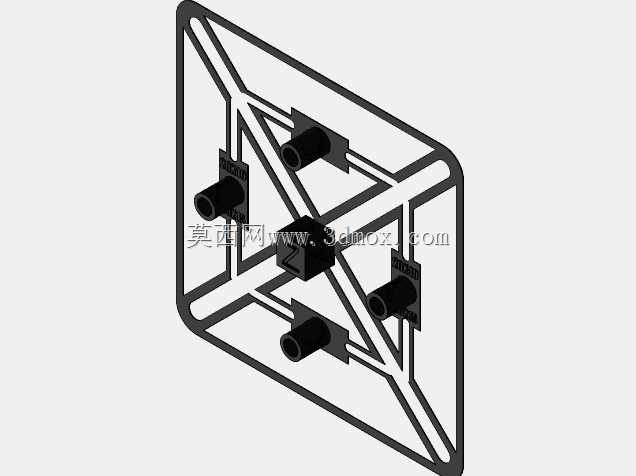

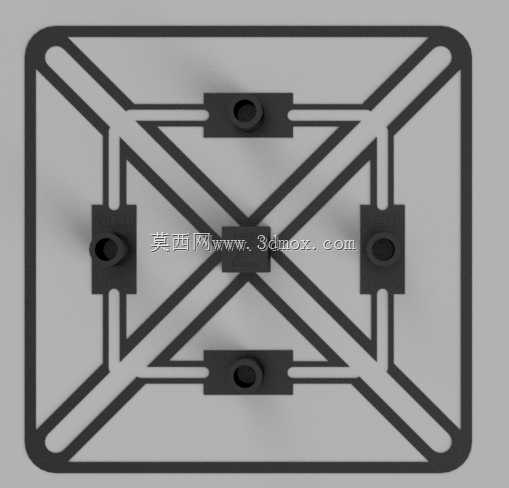

日常桌面级FDM3D打印作业中，很多操作者都会遇到首层粘附不稳、尺寸偏差、边角翘曲、不同区域成型精度不一致的问题，尤其是200mm成型幅面左右的机型，手动调平、自动ABL校准后，往往只能保证单点的高度一致，却无法覆盖整个成型平台的线性精度、角度公差、膨胀收缩率的全域校验。这款校准工装正是针对这类痛点设计，整体外轮廓为200mm×200mm的正方形薄板结构，刚好适配成型幅面不小于250mm的桌面级3D打印机使用，安装时直接平铺在热床平台中心区域即可，不需要额外的固定结构，打印完成后可直接在平台上完成所有参数校验，无需拆卸。

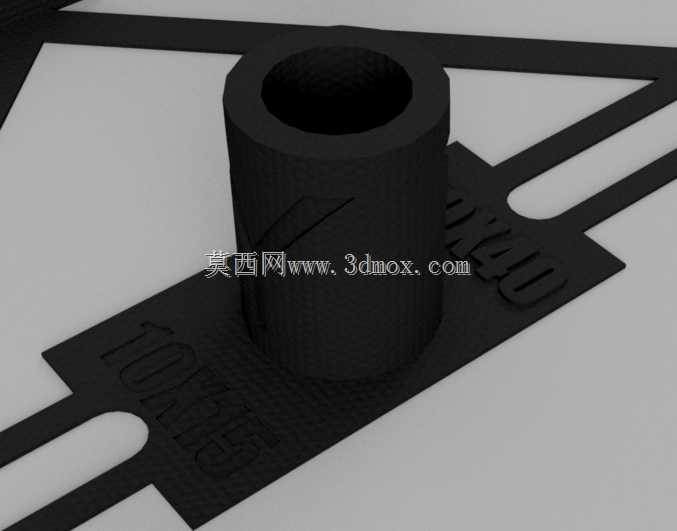

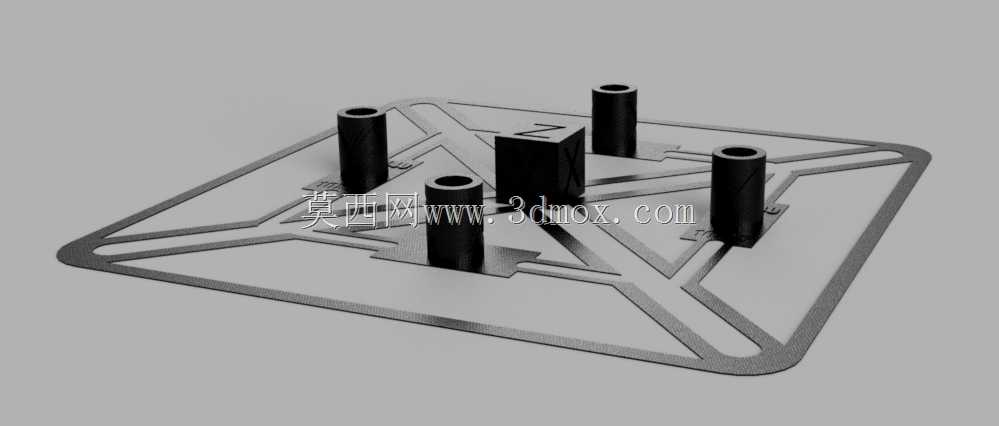

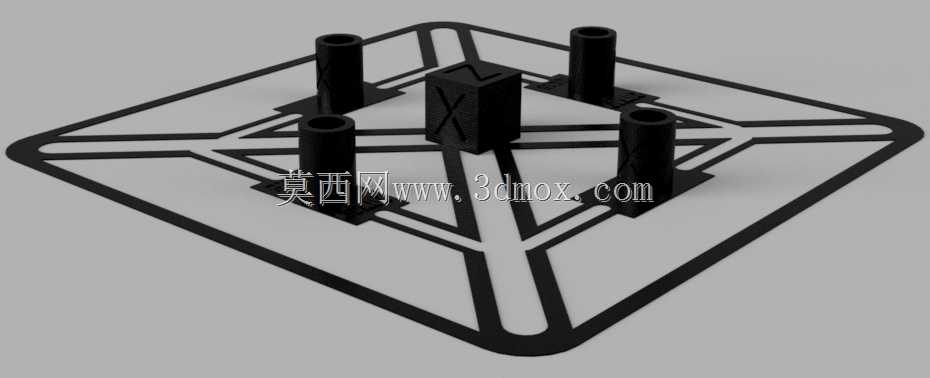

工装的结构设计覆盖了打印全流程的精度校验维度：四个角位设置的等高圆柱结构，可同时校验Z轴垂直度、平台四角的水平高度差，配合圆柱侧壁的刻度标记，能快速判断不同位置的Z轴偏移量；中心区域的Z轴标识块，可校验首层打印的Z轴间隙是否合理，避免出现过压导致的耗材挤出不畅，或是间隙过大导致的首层粘附失效；板面上分布的不同角度斜向筋条，可校验45度、90度等常见打印角度的成型质量，判断斜向打印时的层纹一致性、支撑设置合理性，同时筋条的直线度也能反映X、Y轴的皮带张紧度是否合适，是否存在轴系松动导致的轨迹偏移。

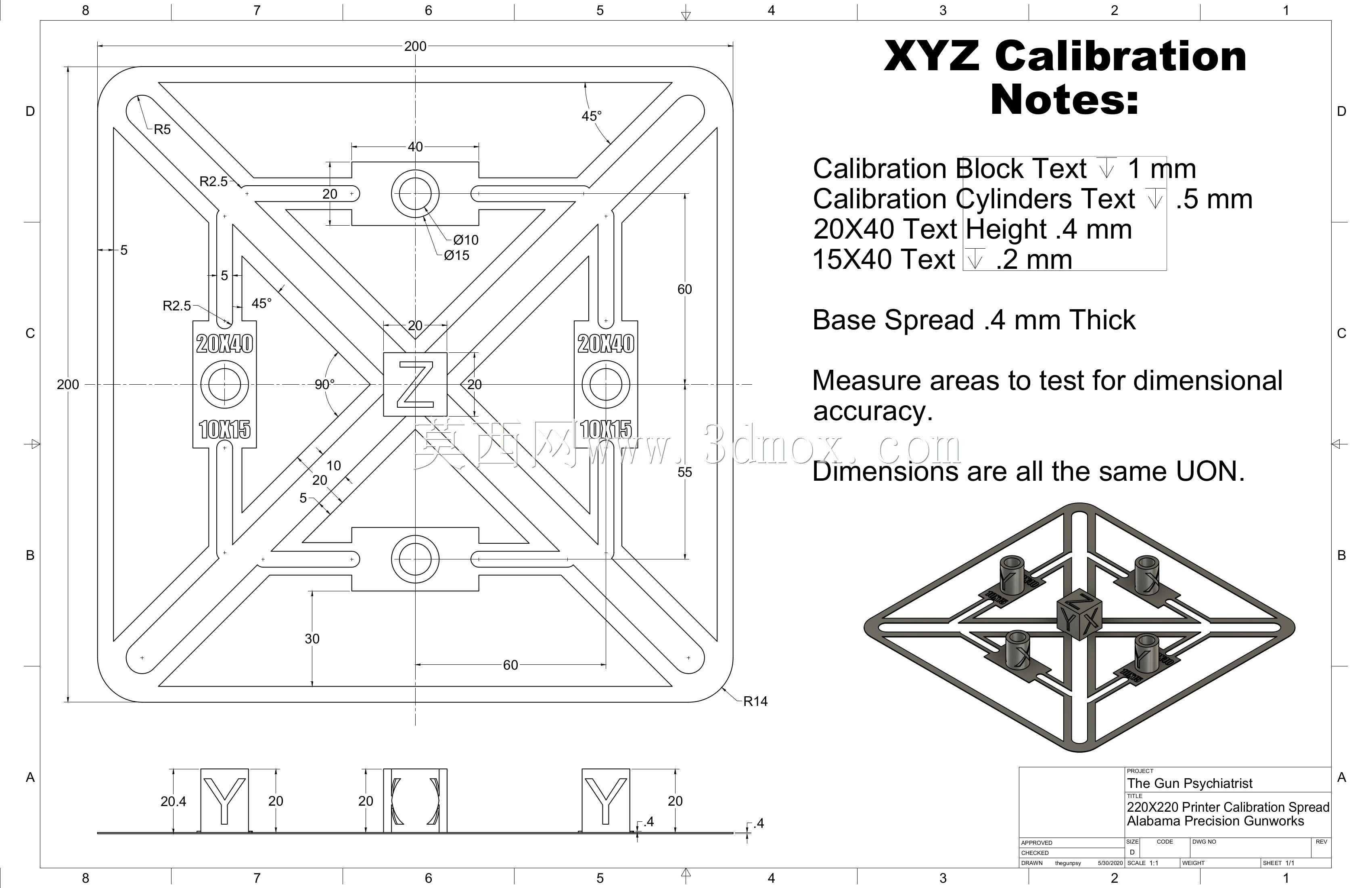

区别于常规单点校准块仅能校验单一位点尺寸的局限，这款工装在板面全域分布了多个尺寸校验位，包含20mm×20mm的标准立方体结构，可分别测量X、Y、Z三个方向的实际成型尺寸，计算不同轴向的收缩补偿值，同时还能校验内外径尺寸偏差、壁厚均匀性，甚至可以通过不同位置立方体的尺寸差，判断整个成型平台的热场分布是否均匀——如果边角位置的立方体尺寸偏差明显大于中心区域，就说明热床边角温度不足，需要调整热床温度或者增加平台保温措施。

在实际调机流程中，这款工装可以作为切片参数校准的基准件：更换新耗材、调整挤出机流量、修改打印速度、更换喷嘴后，都可以打印一次该工装，通过测量各个特征的实际尺寸，快速调整切片软件里的挤出倍率、收缩补偿、水平扩展等参数，避免直接打印成品时出现尺寸超差、装配失效的问题。针对不同尺寸的打印机，同结构的缩小版本也可适配更小成型幅面的机型，覆盖从桌面级到准工业级的多数FDM打印设备调机需求，能大幅减少调机试错的耗材与时间成本，让操作者快速掌握设备的实际成型精度特性，保障后续打印件的尺寸一致性与成型质量。
