手枪套筒组件结构设计三维数模

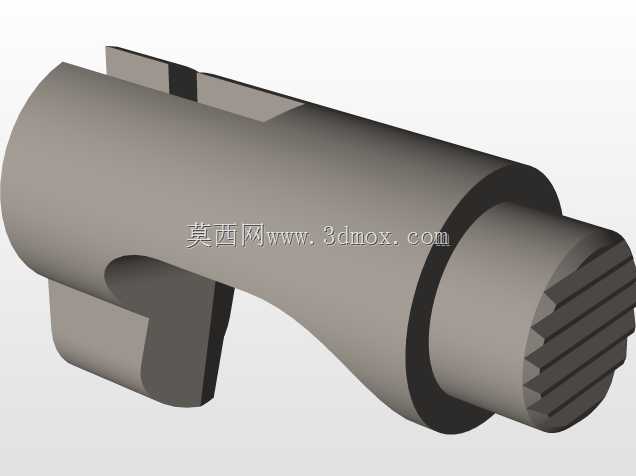

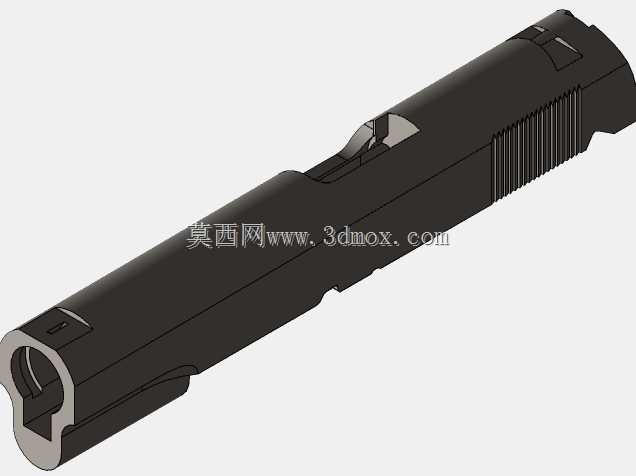

该零件为半自动手枪的核心承载构件套筒，在轻武器装备体系中承担多重核心功能，日常射击循环中，套筒会在弹药击发后沿底把导轨完成后坐、抽壳、抛壳动作，同时在复进簧作用下完成推弹上膛、闭锁击发位的整套循环，是保障枪械自动动作可靠性的关键部件。从结构设计逻辑来看，该套筒整体采用长条形箱式截面构型，前端预留枪管穿出的同轴通孔，孔位加工有适配枪管配合的定位阶面，保证枪管在套筒往复动作中始终保持同轴度，避免击发时出现弹丸偏摆问题。套筒上部加工有机械瞄具的安装槽位，可适配固定式准星与照门的压装固定，槽位的形位公差控制在0.02mm以内，保证前后瞄具的连线与枪管轴线保持平行，满足射击精度要求。套筒侧部加工有等间距的竖直防滑纹路，纹路深度0.8mm、间距1.2mm，既可以保证射手手动拉动套筒上膛时的摩擦力足够，不会因为手汗或者戴手套操作出现打滑，又不会因为纹路过深导致边角割手、藏污纳垢难以清理。套筒内部加工有与底把导轨配合的滑动导槽，导槽表面的粗糙度要求达到Ra1.6，配合间隙控制在0.03-0.05mm之间，既保证往复动作顺滑无卡滞，又不会因为间隙过大导致套筒晃动影响射击精度。套筒尾部设计有抛壳窗让位结构，同时预留了击针组件的安装腔室，腔室的壁厚经过强度校核，能够承受击发时弹壳底部的反向冲击力，长期使用不会出现形变开裂问题。从安装边界来看，该套筒的整体长度适配紧凑型手枪的布局尺寸，外部轮廓做了多处圆角过渡处理，避免枪械在隐蔽携行时钩挂衣物，同时套筒下部的复进簧让位槽尺寸经过匹配计算，能够适配对应规格的复进簧组件，不需要额外修配即可完成总装。在实际生产场景中，该零件的三维数模可直接用于数控加工的刀路生成，也可用于后续的表面处理工艺模拟，比如磷化、QPQ处理的镀层厚度预留，都可以在数模中提前调整尺寸公差，减少后续试制的修模次数。对于结构设计从业者来说，该模型的导轨配合设计、防滑纹的参数选取、薄壁腔室的强度加强结构，都可以作为轻武器类零件设计的参考案例，尤其是套筒与枪管、底把的配合公差选取，能够直接迁移到同类往复滑动构件的设计工作中，避免出现配合过紧卡滞、过松晃动的常见设计问题。
