复古木质轮座加农炮玩具摆件结构设计

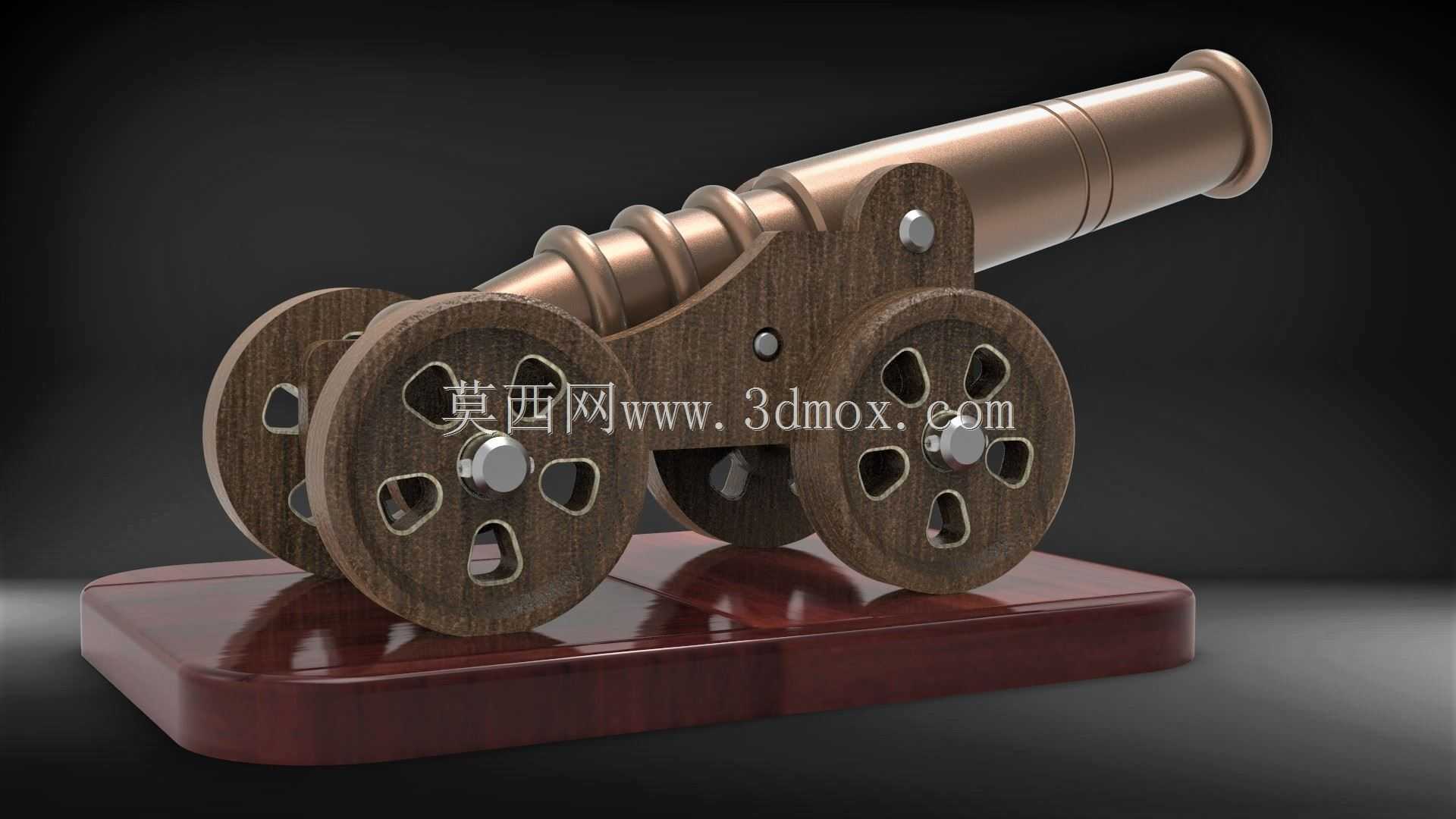

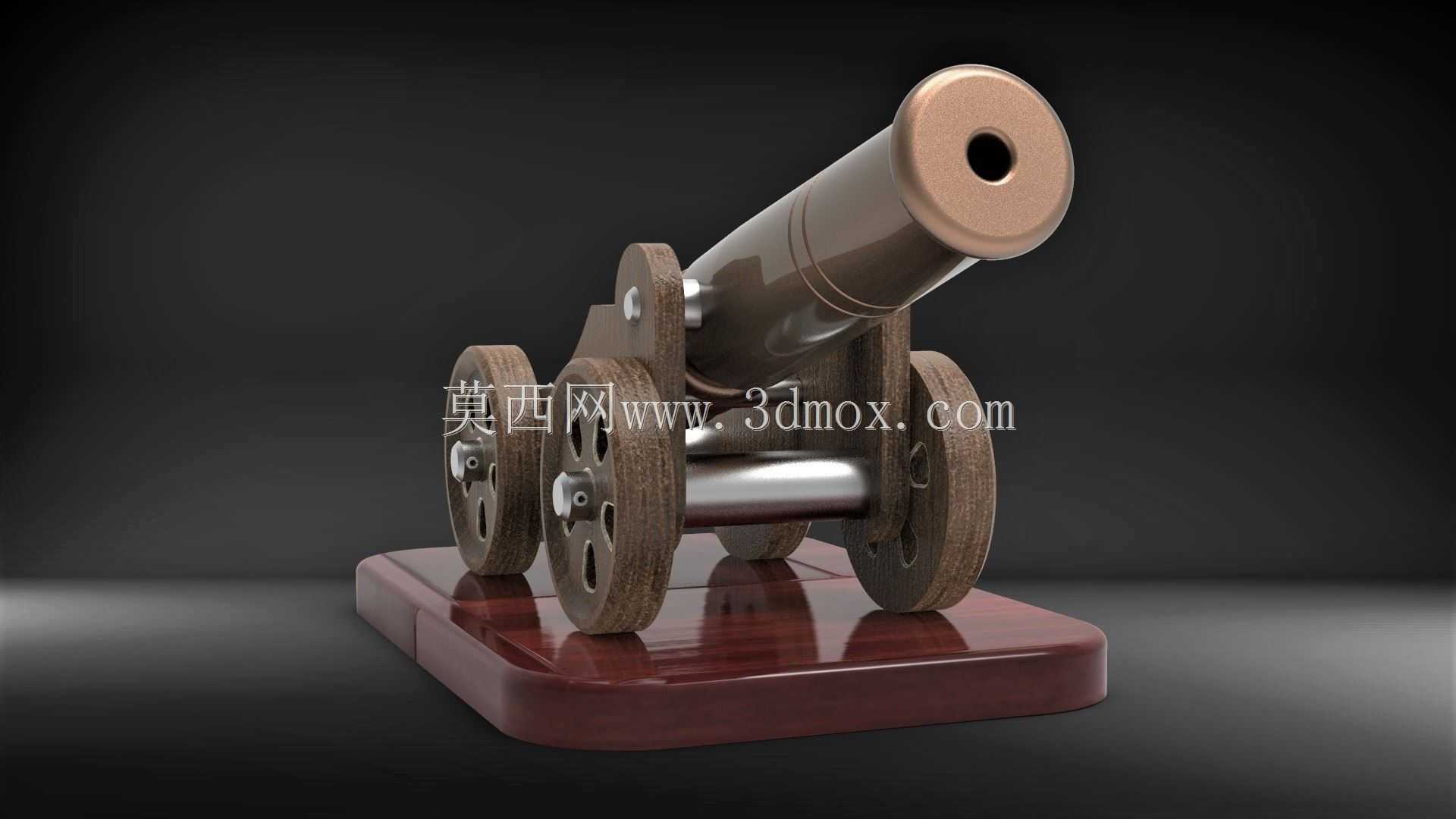

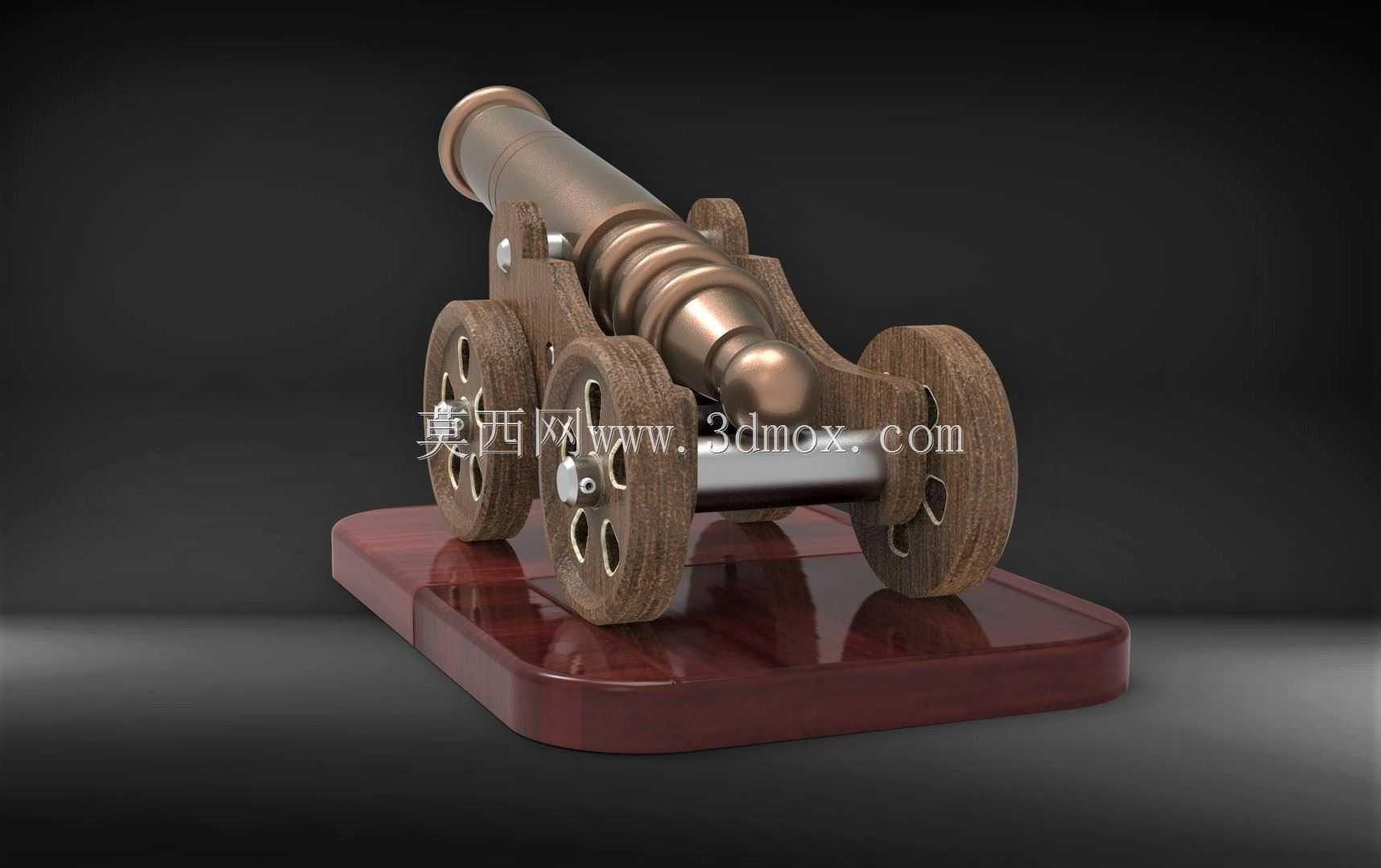

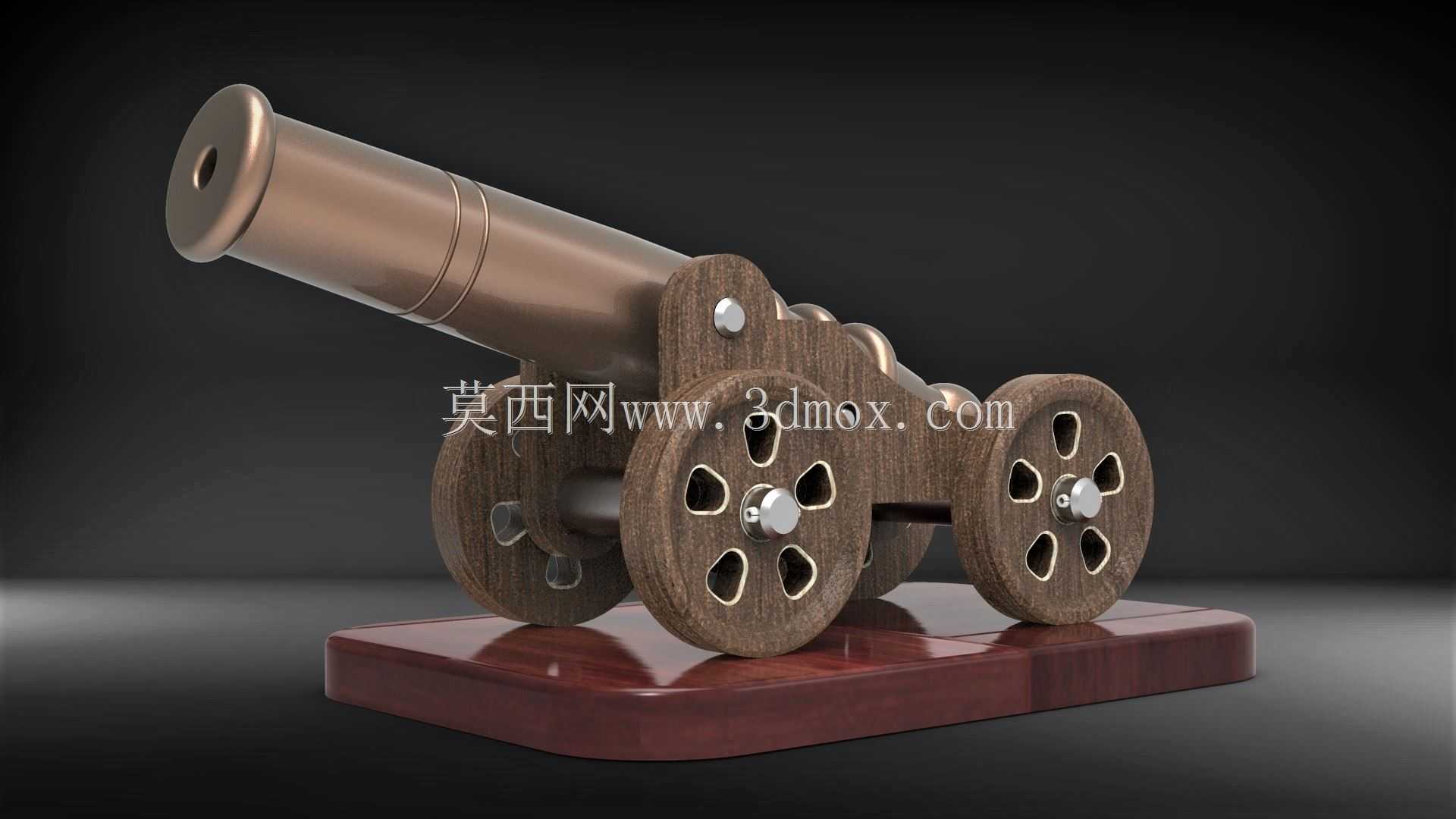

这款复古风格的轮式加农炮造型摆件，核心设计围绕仿真结构还原与静态展示需求展开，炮管采用仿铜金属质感的回转体结构，沿炮尾至炮口设置多道环形加强凸筋，既还原了老式加农炮的炮管箍结构特征，也在静态展示时强化了视觉层次感，炮管内腔预留贯通的小孔径通道，可适配小型软质弹射件的发射演示需求，炮管与炮架的铰接位置采用金属销轴连接，预留小范围俯仰调节间隙，可模拟不同射角的架设状态。炮架主体采用仿胡桃木纹理的分体式结构，两侧板件通过横向连接柱固定，为炮管俯仰提供稳定支撑，轮组部分采用四轮对称布局，每个轮辐开设六个对称的减重镂空孔，轮心位置通过金属轴套与轮轴配合，既降低了整体摆件的重量，也还原了老式火炮的木质轮组结构特征，轮轴与炮架侧板采用过盈配合固定，保证轮组可顺畅转动的同时不会出现松脱问题。底部承载底座采用红棕色仿红木质感的矩形板件，边缘做圆角过渡处理，上表面预留与轮组匹配的定位凹槽，摆放时可将炮架整体嵌合在凹槽内，避免日常摆放时出现滑移倾倒问题，底座整体厚度均匀，可适配桌面、展柜等多种平面展示场景。从实际应用场景来看，该结构既可以作为文创摆件用于桌面陈设、科普教具用于近代火炮结构的直观演示，也可作为拼装类玩具的结构参考，设计过程中对各部件的配合间隙做了统一管控，炮管与炮架的铰接间隙控制在0.2mm以内，轮组与轮轴的配合间隙控制在0.15mm，既保证活动部件的动作顺畅，也避免间隙过大导致的结构松散问题，所有外露棱边均做R0.5-R1mm的圆角处理，避免作为玩具使用时出现尖锐棱角划伤的风险，整体结构无复杂异形曲面，各部件均可通过常规的切削、3D打印工艺实现加工，装配流程无需特殊工装，仅需销轴压入即可完成整体组装，后期维护更换部件也十分便捷。
