塑料左轮玩具枪结构设计方案

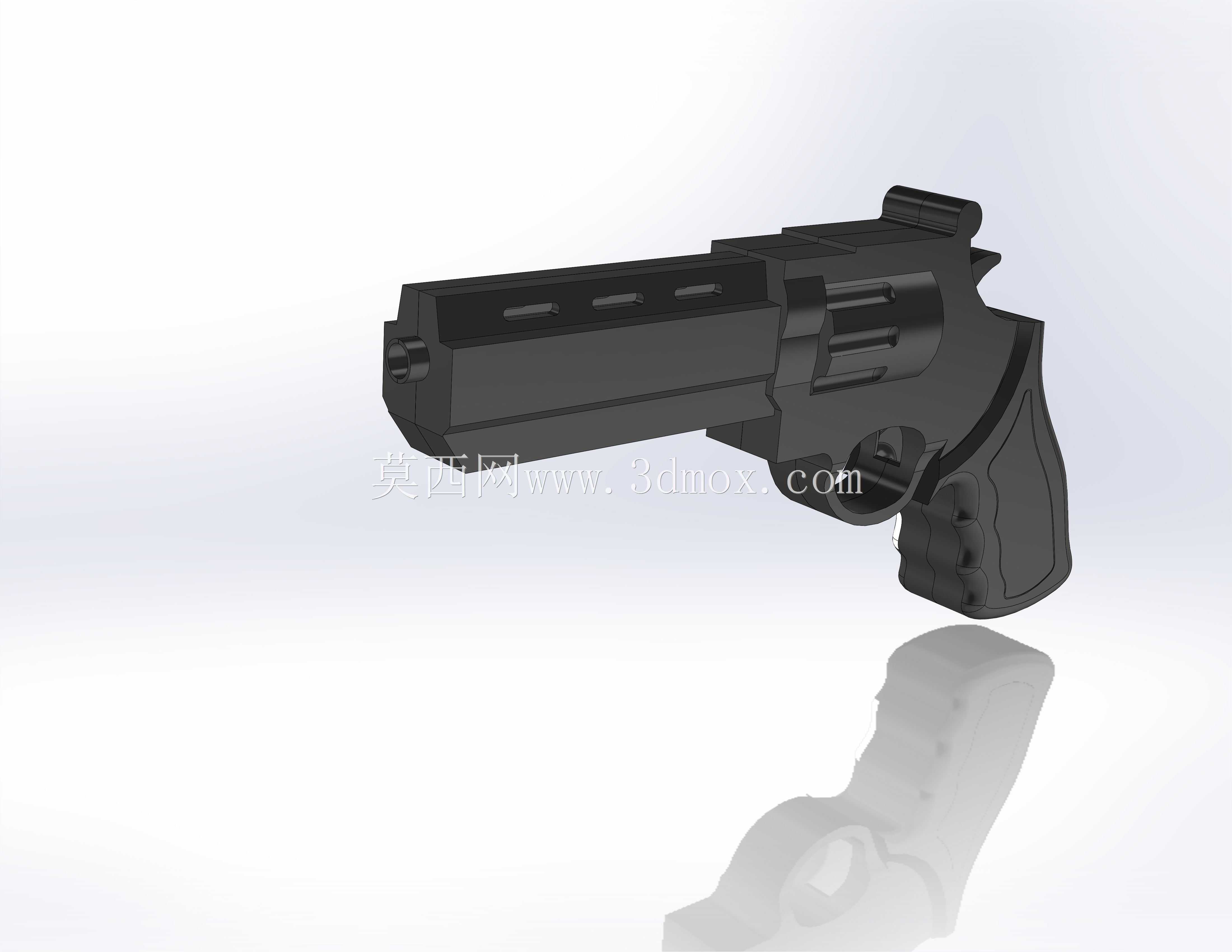

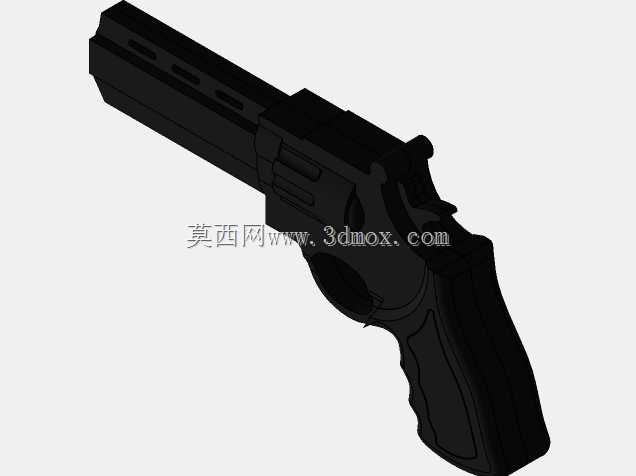

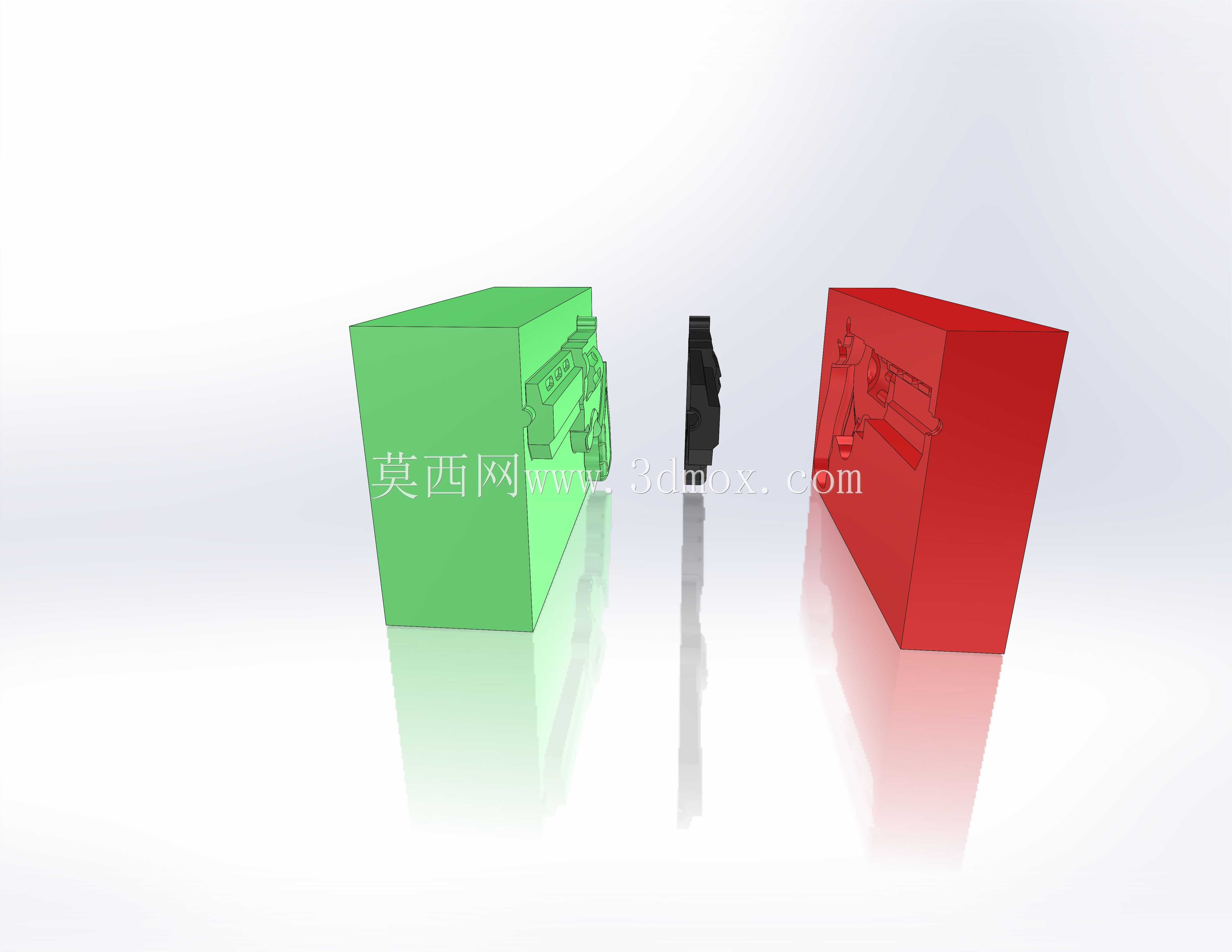

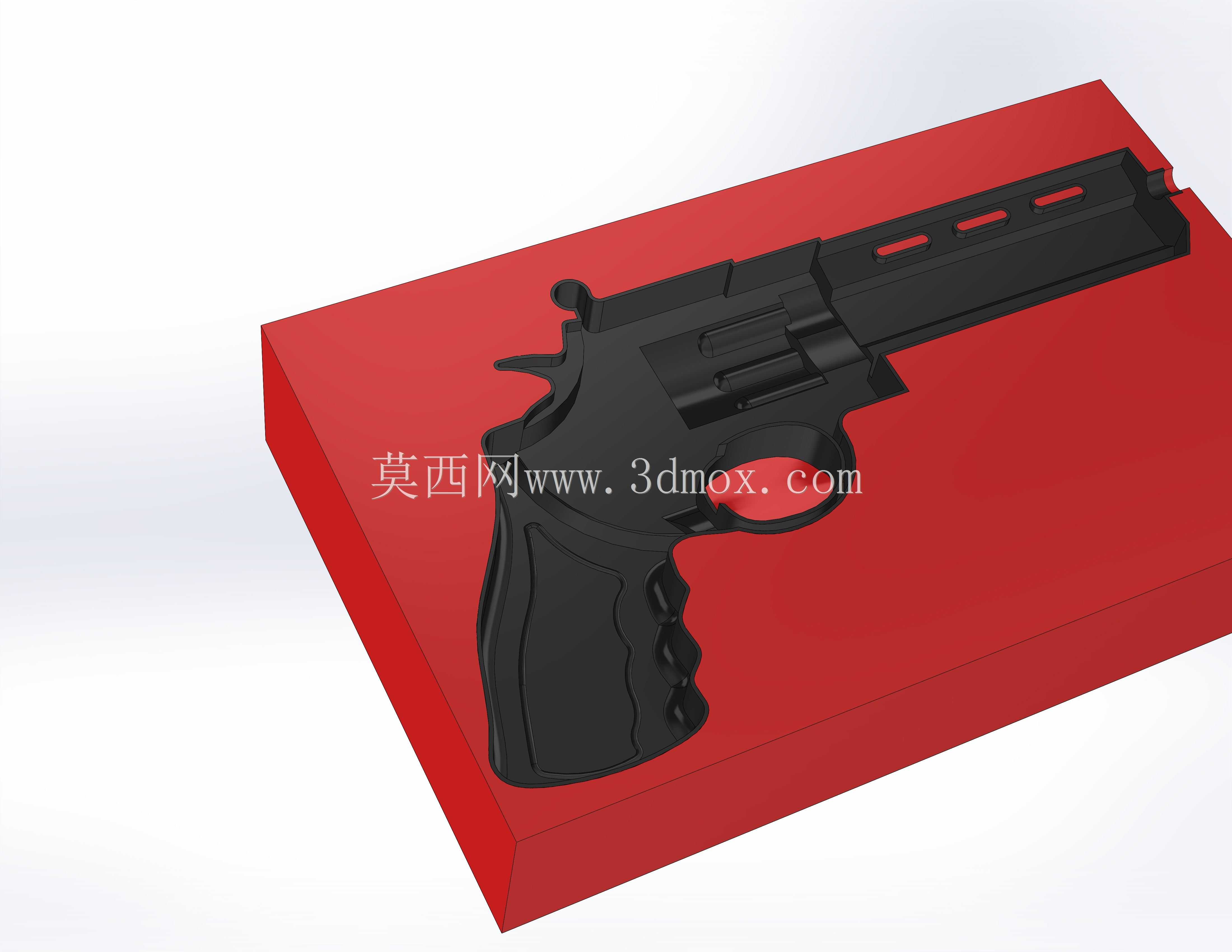

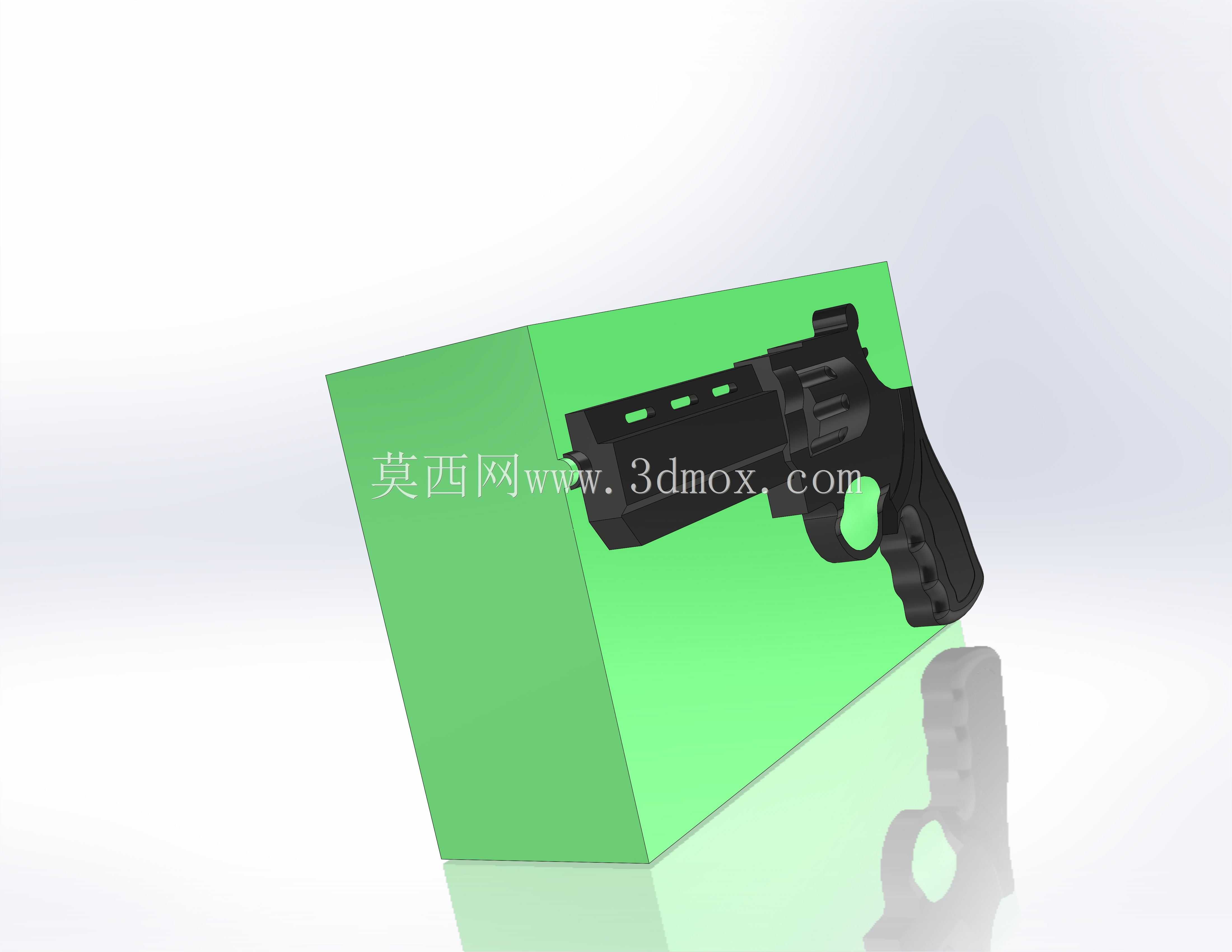

这款塑料左轮造型的手持玩具，在结构设计阶段优先考虑注塑成型的工艺可行性，所有外露棱边均做了R0.8-R1.5的圆角过渡，避免注塑过程中出现应力集中导致的开裂问题，同时也能满足玩具产品的安全规范要求，防止使用过程中划伤使用者。整体外形参照经典左轮手枪的比例做了适配调整，握把区域按照人体工学做了内凹弧度处理，贴合普通成年人手掌的握持曲线，指槽位置的深度控制在6mm，既保证握持时的贴合度，也不会因为凹陷过深导致注塑脱模困难。枪管部分采用三段式凹槽设计，在不增加整体壁厚的前提下提升了外形的层次感，同时凹槽的宽度统一设置为4mm，深度1.2mm，方便注塑模具的电极加工，减少后续抛光的工作量。转轮部分做了仿真的分槽结构，但实际为一体化注塑成型，没有设置可转动的活动结构，降低装配复杂度的同时也避免了小零件脱落带来的安全隐患，转轮与枪身的配合间隙控制在0.3mm，既保证外观的仿真度，也不会出现装配后松动晃荡的问题。扳机区域做了限位结构设计，扣动行程控制在8mm，按压反馈通过枪身内部的一体式弹性筋位实现，无需额外加装弹簧零件，减少装配工序的同时提升了结构的耐用性，避免金属弹簧长期使用出现锈蚀、失效的问题。整体壁厚均匀控制在2.2mm，所有筋位的厚度不超过主壁厚的0.6倍，有效避免注塑过程中出现缩痕、翘曲等缺陷，枪身内部设置了纵横交错的加强筋，筋位高度8mm，在不增加整体重量的前提下大幅提升枪身的结构强度，正常跌落测试中从1.2米高度自由落体到水泥地面不会出现开裂、断裂问题。安装边界方面，整体长度控制在220mm，高度135mm，宽度38mm，适配常规的注塑模具模架尺寸，不需要定制特殊规格的模架就能完成生产，握把底部预留了1mm的安装平面，可以根据后续需求加装挂绳孔等附属结构，不需要改动主体模具结构。这类产品主要面向玩具消费市场，可作为影视道具、儿童玩具、收藏摆件使用，设计过程中充分平衡了仿真外形、结构强度、注塑工艺、装配成本多方面的需求，所有结构特征都经过脱模角度校验，最小脱模角度为1.5度，保证注塑生产时的顺畅脱模，不需要做复杂的滑块抽芯结构，仅在枪管侧面凹槽位置设置了小尺寸的侧向抽芯，整体模具结构简单，量产时的不良率可以控制在较低水平。
