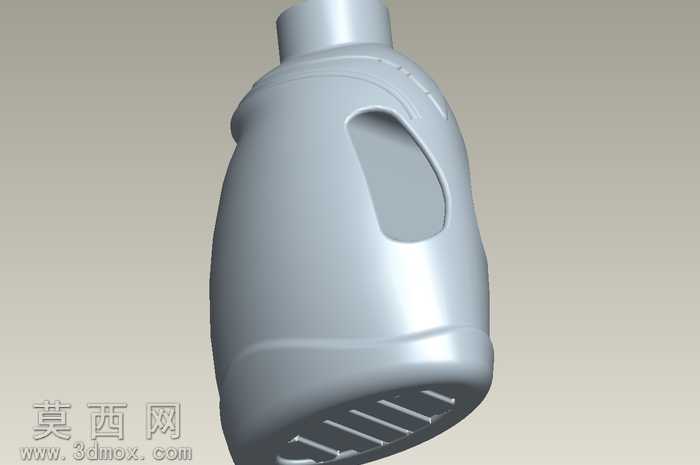

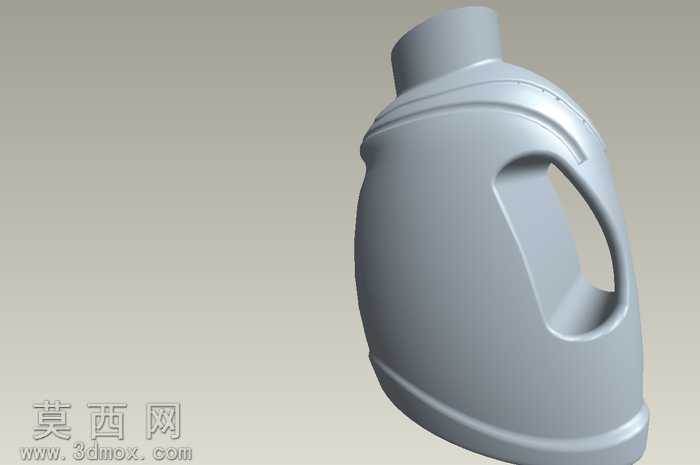

带把手弧形洗衣液瓶外观三维造型

本次建模围绕日化洗护类塑料包装瓶展开，重点演示Pro/E环境下的复杂曲面表面建模流程，完整还原带一体式把手的弧形洗衣液瓶外观形态。建模初期先梳理瓶体整体轮廓逻辑，以瓶身中心轴线为基准搭建主骨架曲线，分别绘制瓶身正面、侧面、俯视方向的轮廓控制线，通过调整曲线的曲率参数，保证瓶身主体曲面过渡顺滑无突兀折角，贴合实际洗护产品握持使用的人体工学需求。针对瓶肩位置的波浪形装饰造型，采用投影曲线加边界混合的建模方式，先在瓶肩基准面上绘制波浪装饰的平面轮廓，将曲线投影至初步生成的瓶肩曲面上，再通过修剪、合并曲面的操作，做出瓶肩处内凹的流畅装饰纹路，还原设计稿上的细节特征。瓶身侧面的一体式把手是本次建模的重点难点，建模时先绘制把手内外侧的空间轮廓线，通过扫描混合生成把手的基础曲面，再分别处理把手与瓶身主体的衔接位置，采用曲面倒圆角、曲率连续匹配的方式，让把手与瓶身的连接位置过渡自然，无生硬拼接痕迹，同时保证把手内侧的握持弧度符合日常拿取的尺寸逻辑，避免出现硌手的尖锐棱角。瓶身底部的收边造型采用偏移曲面加实体化加厚的方式处理，先做出底部向内凹陷的支撑结构，保证瓶体放置时的平稳性，再对整个闭合曲面组进行统一加厚，设置符合塑料吹塑工艺的壁厚参数，还原塑料包装瓶的实体结构特征。建模全程严格把控曲面的光顺度，每完成一个区域的曲面搭建都进行曲率分析，调整曲面控制点的位置，避免出现曲面褶皱、曲率突变的问题，最终完成的模型可直接用于后续的结构设计、渲染出图或者模具开发参考，完整呈现了复杂曲面类产品从轮廓搭建到细节完善的全流程表面建模思路，为同类日化包装容器的三维建模提供可参考的操作逻辑。
