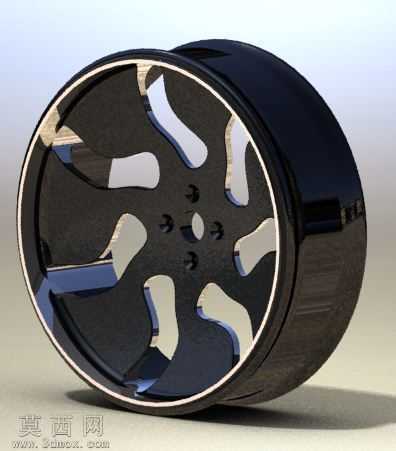

个性化改装款多辐条汽车轮毂三维设计

本作品为汽车改装用途的轮毂三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，以中心孔为核心定位基准，将随机参数融入中心孔周边的螺栓孔位布局设计，既保证了安装定位的结构合理性，也为个性化造型预留了调整空间。建模过程中首先绘制轮毂的基准旋转轮廓，通过旋转凸台命令生成轮毂的基础筒体结构，再针对辐条造型进行草图绘制，采用不规则流线型曲面切割的方式打造出七组错落分布的异形辐条，每一组辐条都做了边缘倒角与曲面顺滑过渡处理，避免出现尖锐棱角，既优化了视觉上的运动感，也减少了实际生产中应力集中的风险。在材质与渲染环节，为轮毂主体赋予了高光亮黑的金属烤漆材质，调整材质的反射率与粗糙度参数，模拟出真实烤漆面细腻的光泽感与轻微的环境反射效果，同时在轮辋的外边缘添加了一圈细窄的亮面镀铬装饰边，通过材质对比强化轮毂的层次感，渲染时采用柔和的侧上方打光，突出辐条曲面的光影变化，清晰展现出轮毂的立体造型与表面质感。结构设计上，轮辋部分保留了标准的轮胎安装位结构，辐条与轮辋、中心安装盘的衔接位置都做了加厚过渡处理，保证结构强度符合使用要求，中心安装盘预留了标准的螺栓孔位与中心定位孔，可适配对应参数的车型安装。整体设计思路围绕个性化改装需求展开，打破传统轮毂规整对称的辐条设计逻辑，用流畅的异形曲面辐条打造出更具运动感与辨识度的外观，同时兼顾了轮毂安装结构的通用性与结构合理性，既可以作为改装轮毂的外观设计方案参考，也可通过参数调整适配不同尺寸的车型改装需求，建模过程中所有特征都保留了参数化关联，可快速调整辐条造型、轮辋宽度、孔距等核心参数，衍生出不同规格的同系列轮毂设计方案。
