复古改装汽车仪表盘SolidWorks设计模型

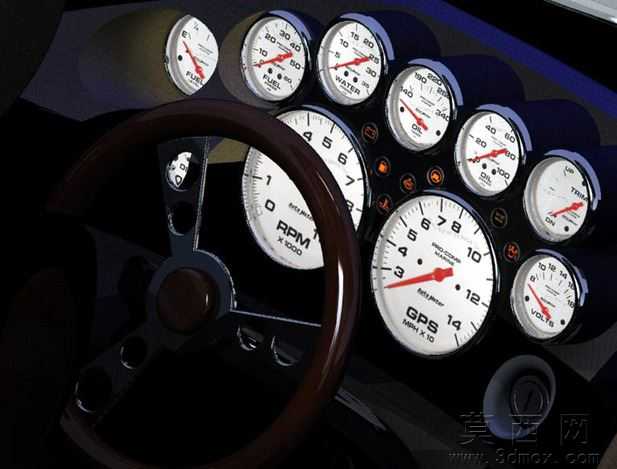

本模型为复古改装风格汽车仪表盘总成，建模全程基于SolidWorks2010平台完成，首先以实车改装仪表台的扫描点云为基准搭建骨架草图，依次定位主转速表、时速表、油压表、水温表、燃油表、电压表、增压表等多组圆形仪表的安装孔位，严格遵循改装车仪表台的人体工程学布局，确保驾驶位视线可无遮挡覆盖所有仪表读数区域。参数设计阶段对每款仪表的刻度盘弧度、指针长度、表圈直径做了1:1还原，主转速表最大刻度设置为8000RPM，时速表最大刻度为140MPH，其余辅助仪表的量程均匹配美式复古性能车的监测需求，同时预留了仪表背光走线槽、固定卡扣的安装间隙，所有配合公差控制在0.2mm以内，满足实际改装的装配精度要求。渲染材质部分针对不同部件做了差异化设置，仪表外圈采用抛光镀铬金属材质，添加细微的使用划痕纹理提升真实感，刻度盘为哑光白色PVC材质搭配红色警示刻度线，指针为喷涂红漆的金属材质，仪表台基底采用深色磨砂塑料材质，搭配深棕色实木纹理的三幅方向盘，整体光影效果还原了实车内饰的复古质感。结构原理上完整还原了多仪表组合的装配逻辑，每个独立仪表都包含表壳、刻度盘、指针、背光模组、接线柱五个子装配体，仪表之间通过集成线束连接至车辆ECU信号端，可实时反馈发动机转速、行驶速度、机油压力、冷却水温、燃油余量、充电电压、增压压力等核心运行参数，不同仪表的警示阈值对应刻度盘上的红色标识区域，当参数超出安全范围时指针进入红区提示驾驶员。软件兼容方面，模型保存为SolidWorks2010原生格式，同时可导出STEP、IGS等通用三维格式，兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，所有特征参数保留完整，可根据不同车型的改装需求调整仪表数量、布局和尺寸参数。研发教学应用层面，该模型可用于汽车内饰设计课程的装配实训案例，帮助学习者掌握多组件装配的约束方法、人体工程学布局的设计逻辑，也可作为复古改装车内饰研发的参考原型，用于改装方案的可视化展示、3D打印样件验证，同时也能为汽车仪表的结构设计教学提供具象的参考模型，帮助理解车载监测仪表的工作逻辑和装配要求。
