滚花齿面套筒式阻火器结构设计

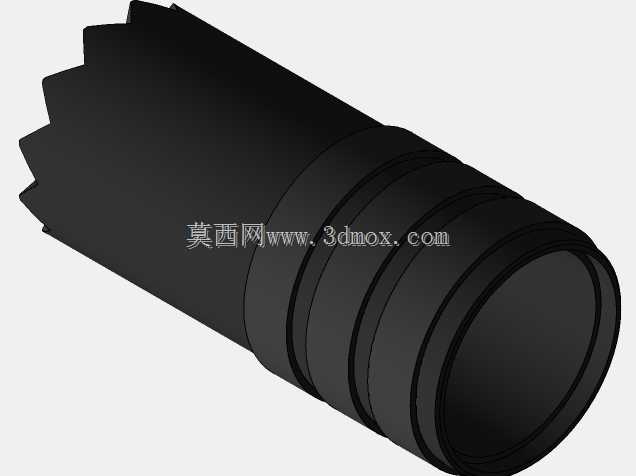

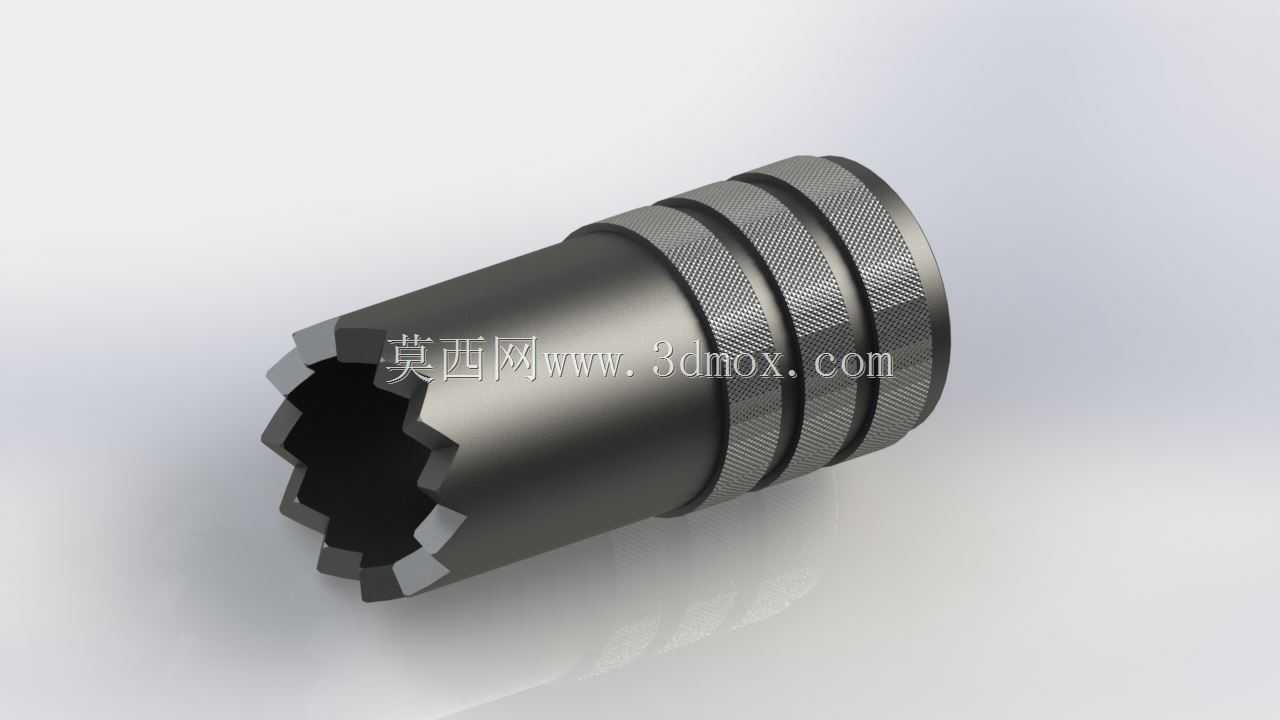

这款阻火器采用套筒式一体化结构设计，主要应用于可燃气体输送管路、小型内燃机进气端、易燃易爆工况的排气支路中，核心作用是阻断外部火焰逆向窜入管路内部，避免可燃介质被引燃引发爆燃事故，是易燃易爆流体输送系统中必备的安全防护元件。从结构设计逻辑来看，整体采用圆柱套筒构型，外圆周面加工三段等宽网纹滚花结构，滚花纹路深度控制在0.3-0.5mm区间，既可以在手动安装拆卸时提供足够的握持摩擦力，避免光滑金属表面打滑，也能在采用卡箍、抱箍类紧固件安装时，增大接触面摩擦系数，防止长期受管路振动影响出现松脱移位。产品一端采用多齿梅花状开口结构，齿形做了倒角钝化处理，既可以适配对应规格的花键式管路接头，实现快速对位插接，也能在安装时通过齿间间隙预留一定的安装容错空间，降低对接时的同轴度要求，适配现场安装的公差偏差。内部阻燃芯体与套筒外壳采用过盈压装配合，无需额外紧固件固定，外壳内壁加工有定位台阶，确保阻燃芯体安装到位后不会受管路气流冲击出现轴向窜动，芯体采用金属网叠层结构，流通间隙控制在可燃气体的最大灭火间隙以下，既能保证气流通畅通过，压降控制在管路系统允许范围内，又能在火焰窜入时通过冷壁效应快速淬熄火焰，阻断火焰传播路径。安装边界方面，整体外径与同规格管路接头匹配，轴向长度预留足够的安装操作空间，两端接口的同轴度公差控制在IT7级以内，安装时无需额外调整即可与上下游管路对齐，外圆滚花段距离两端接口预留足够的密封件安装位置，可适配O型圈、平垫片等多种密封形式，满足不同压力等级管路的密封需求。在实际选型应用中，该结构阻火器尤其适合安装空间紧凑、需要频繁拆卸清理维护的工况，滚花结构无需专用工具即可完成手动拆装，齿形接口的抗扭转能力优于普通光滑插接结构，可承受一定的管路扭转应力，避免接口处断裂泄漏。设计过程中针对外壳壁厚做了优化，在保证结构强度满足管路压力要求的前提下，尽可能降低整体重量，减少管路系统的额外承重负担，外壳边缘全部做圆角过渡处理，避免安装维护过程中锐边划伤操作人员，整体结构无多余突出部件，安装后不会与周边其他管路元件产生干涉。
