科幻手持激光发射装置结构设计

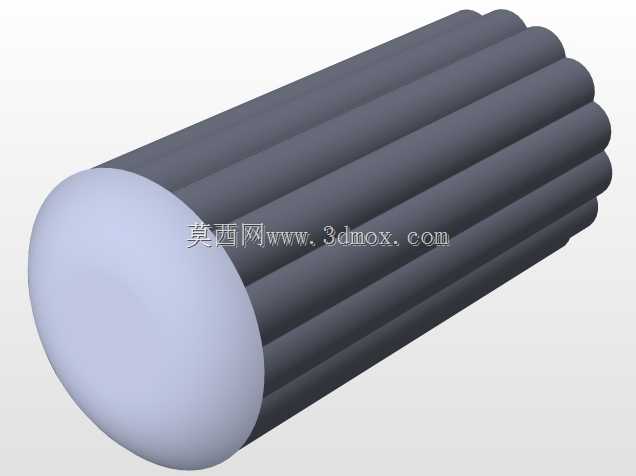

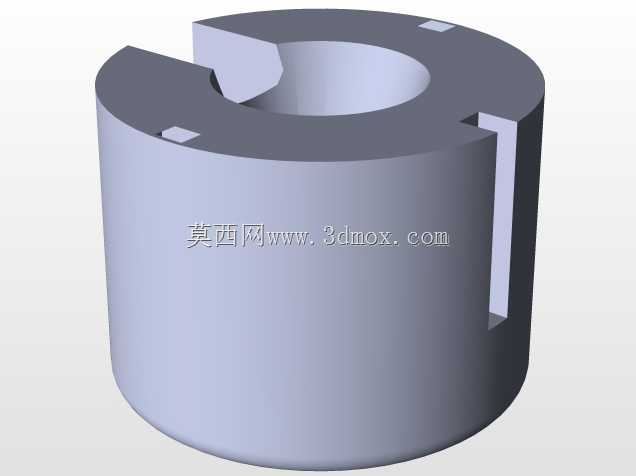

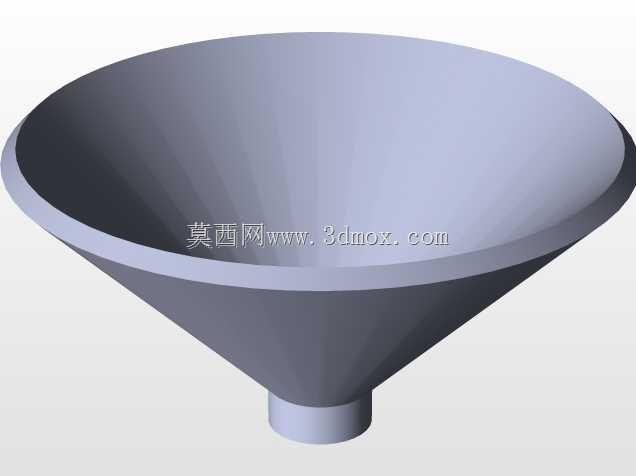

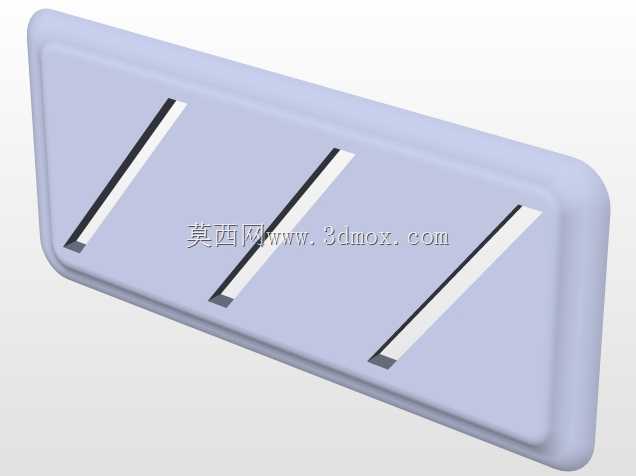

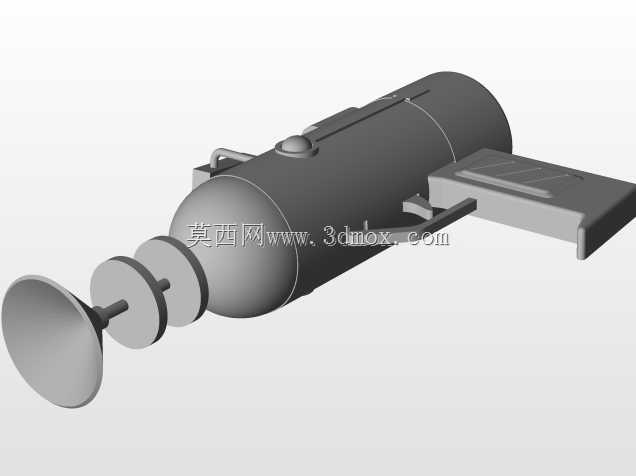

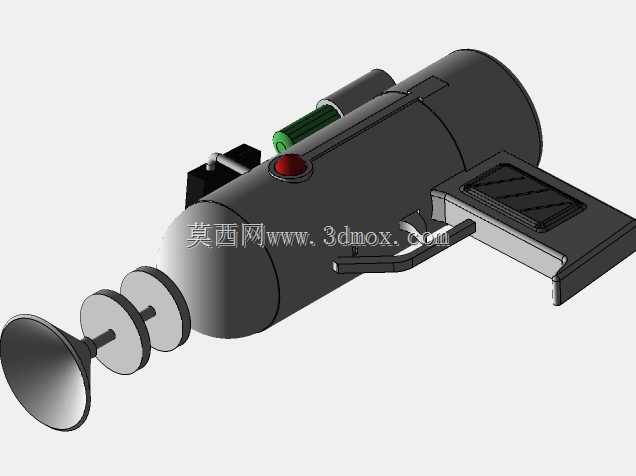

该手持装置的整体结构围绕单手握持操作逻辑搭建，握把区域做了贴合掌心弧度的曲面过渡，握持段的宽度控制在42mm，适配多数成年使用者的手掌开合范围，握把侧面预留的防滑纹理槽深度1.2mm，可在持续握持时降低滑动概率。装置主体的能量容纳舱采用圆柱式腔体结构，腔体直径78mm，轴向长度165mm，内部预留了直径62mm的柱状安装空间，可适配常规规格的储能模块安装，腔体尾部做了可拆卸式端盖结构，端盖与腔体采用卡扣式连接，拆卸行程控制在8mm，无需额外工具即可完成内部模块的更换操作。前端的光束发射调节结构采用三级同轴透镜组设计，最外侧的扩束透镜直径52mm，通过侧面的拨杆结构可实现透镜组的轴向位移调节，调节行程18mm，可对应不同的光束扩散角度需求，透镜组的安装基座采用卡槽式固定，每个透镜的安装位都预留了0.3mm的装配公差，方便后期更换不同焦距的透镜组件。装置顶部设置的触发按钮直径12mm，按钮的按压行程3mm，触发压力设置在15N，可避免误触情况发生，按钮下方的安装座与主体腔体采用一体化结构设计，减少了分体装配带来的结构松动风险。侧面附加的小型柱状组件直径18mm，长度65mm，通过侧面的卡扣结构固定在主体腔体上，可根据功能需求更换为辅助瞄准模块或者额外的储能扩展模块，该组件的安装面与主体腔体的贴合度控制在0.1mm以内，安装后不会出现晃动间隙。装置整体的重心设置在握把前方25mm位置，单手握持时可保持较好的平衡感，长时间握持不会出现明显的坠手感，所有外露的结构棱边都做了R2的圆角处理，避免操作时划伤手部。从应用场景来看，该结构可作为科幻主题玩具的结构原型，也可用于影视道具的实体化制作，所有结构件的壁厚都控制在2.5-3mm之间，适配常规的注塑加工工艺要求，装配时的对接面都设置了定位止口，可降低装配时的对位难度，提升批量生产时的装配效率。
