GHK G5气枪充电握持手柄结构设计

这款手柄是配套气枪使用的充电握持组件，在气枪实际使用场景中，同时承担握持受力与充电接口承载的双重功能，是气枪操作端核心的人机交互部件之一。从实际使用需求出发，设计阶段首先要考虑握持时的人机贴合度，手柄外侧的曲面弧度完全贴合手掌自然弯曲的形态，长时间据枪握持时不会产生硌手的应力集中点，拇指与其余四指的施力位置都做了对应的曲面过渡，保证据枪时的施力稳定性，不会因为手指出汗或者施力角度变化出现打滑的问题。

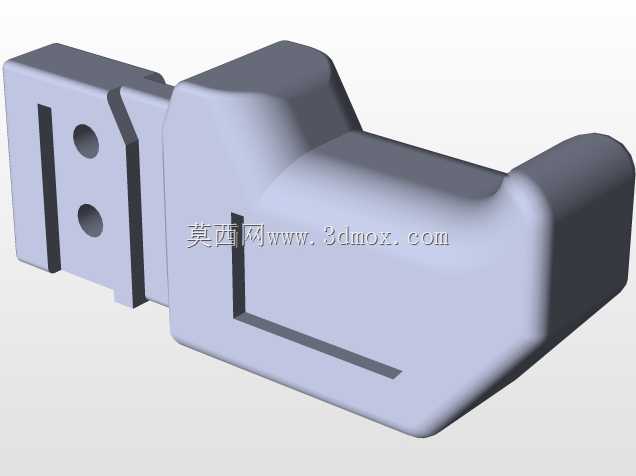

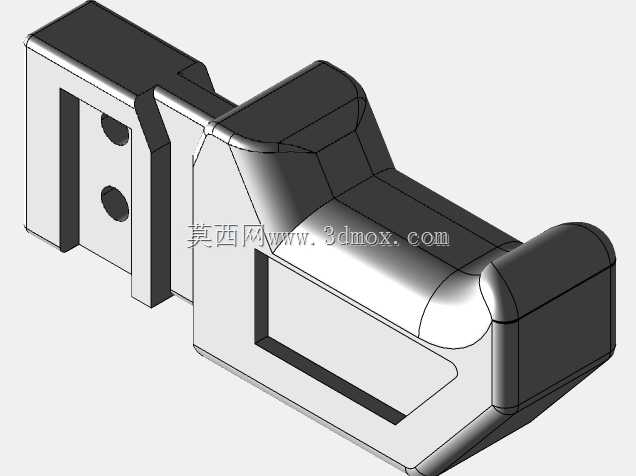

在安装边界的设计上，手柄左侧的插接结构做了双定位孔与限位槽的组合设计，两个圆形定位孔与气枪主体的定位销精准配合，插接到位后限位槽会卡在主体的凸台上，限制手柄前后、上下方向的窜动，安装后不需要额外做过多的紧固调整就能保证配合间隙控制在0.1mm以内，不会因为射击时的往复震动出现松脱。插接端的厚度尺寸与气枪主体的安装槽完全匹配，安装后外表面与主体外壳齐平，没有突出的棱角或者台阶，避免携行时勾挂衣物或者装具。

功能层面，手柄内部预留了充电模块的安装腔体，腔体的壁厚做了均匀化处理，整体壁厚保持在2.5mm，既可以保证内部容纳充电电路板与接线的空间，也能控制整体重量，不会因为手柄过重导致气枪整体重心后移过多影响据枪精度。手柄表面的长条形凹槽一方面是作为握持时的防滑结构，增加手指与手柄表面的接触摩擦力，另一方面也作为内部腔体的加强筋结构，提升手柄整体的抗冲击强度，即使意外跌落也不会出现壳体开裂的问题。

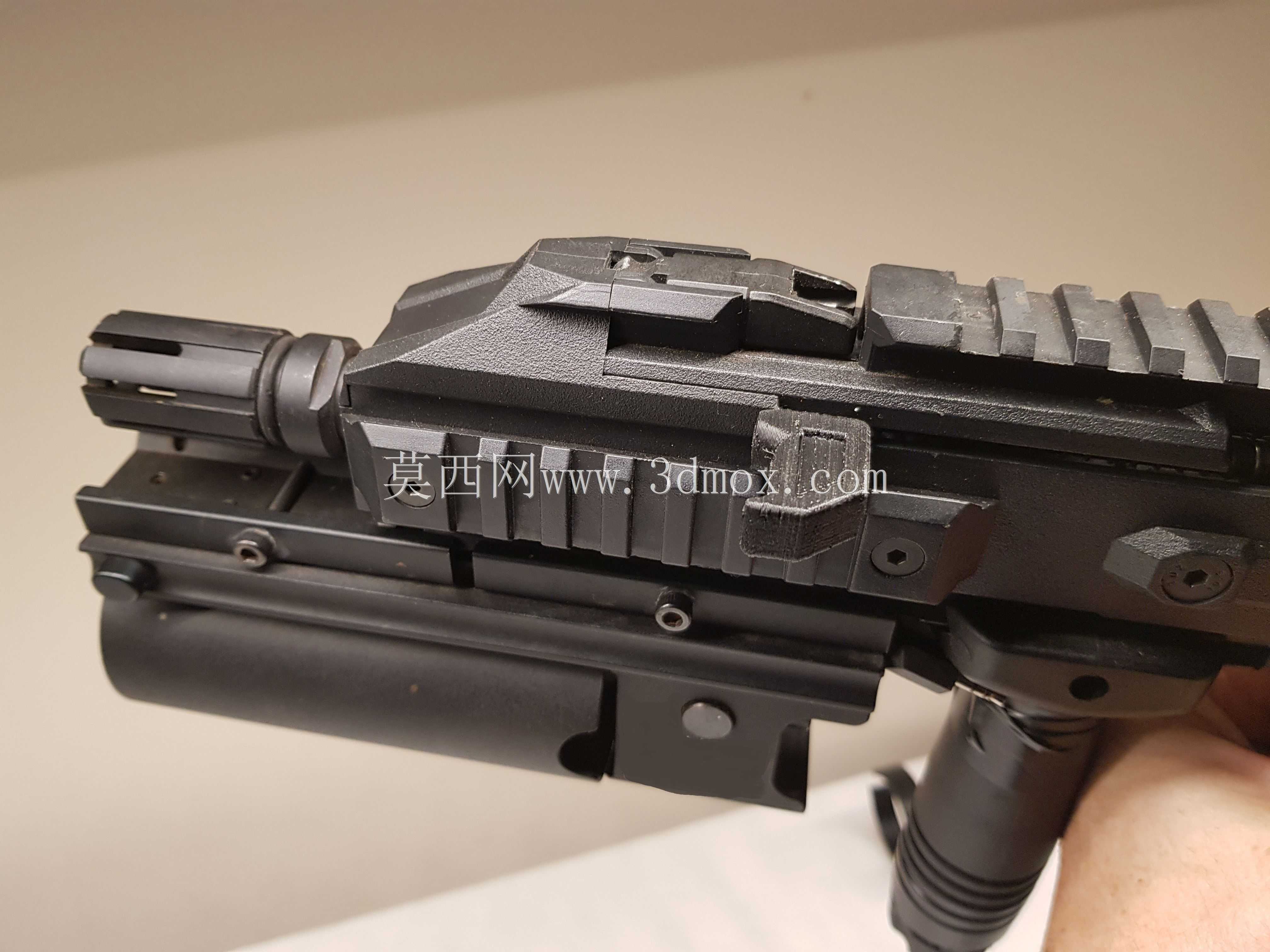

从结构设计的合理性来看，整个手柄没有出现壁厚突变的位置，所有转角位置都做了R2以上的圆角过渡，不管是采用注塑加工还是3D打印制作，都能避免应力集中导致的部件变形，同时脱模或者打印支撑的去除也更加方便。手柄末端的收窄设计是为了适配手掌小鱼际的贴合位置，据枪时手腕可以保持自然的伸直状态，长时间瞄准操作也不会过早产生肌肉疲劳。在实际装配场景中，这款手柄可以直接替换同型号气枪的原有握持部件，不需要对气枪主体做任何改装，插接到位后锁紧对应的固定螺丝即可完成安装，充电接口的位置与原有手柄的开孔位置完全对齐，不需要额外调整接线位置，维修替换的效率很高。
