便携式高压防卫电击装置结构设计

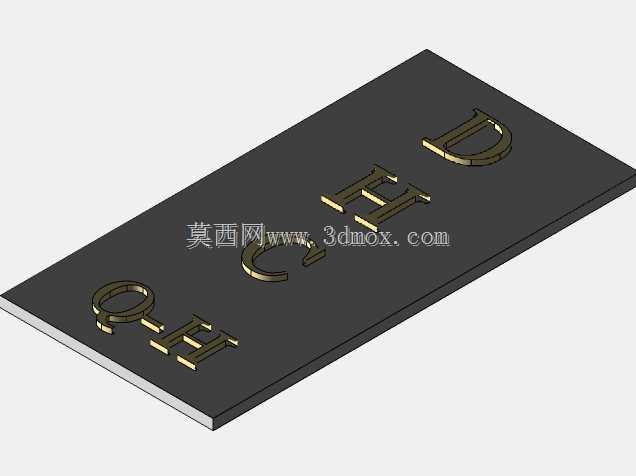

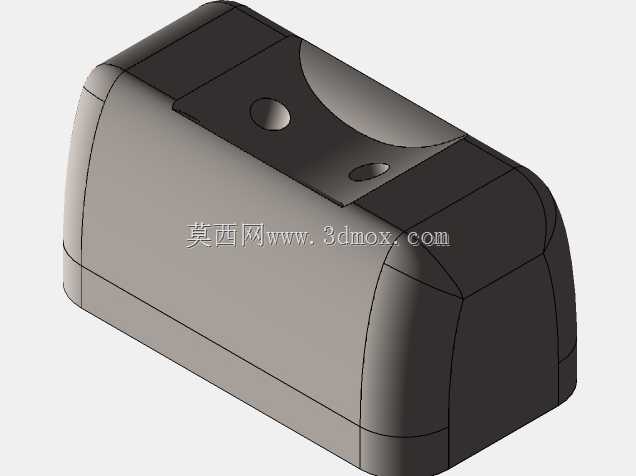

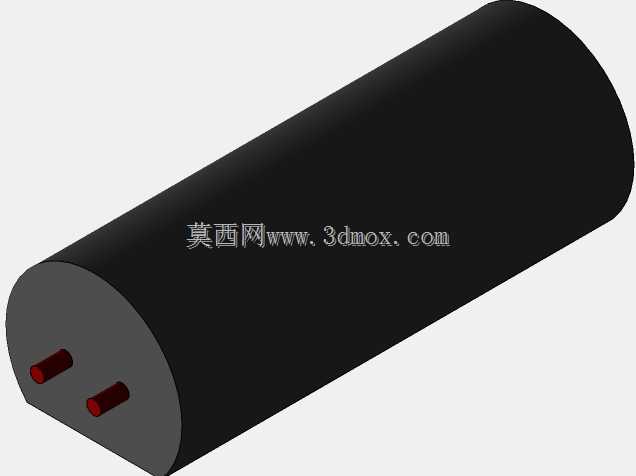

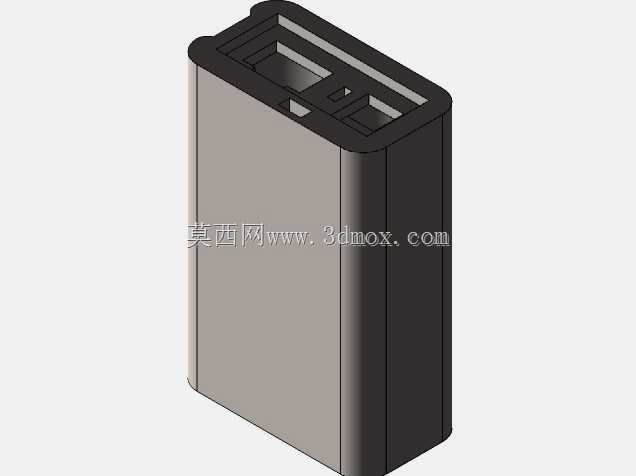

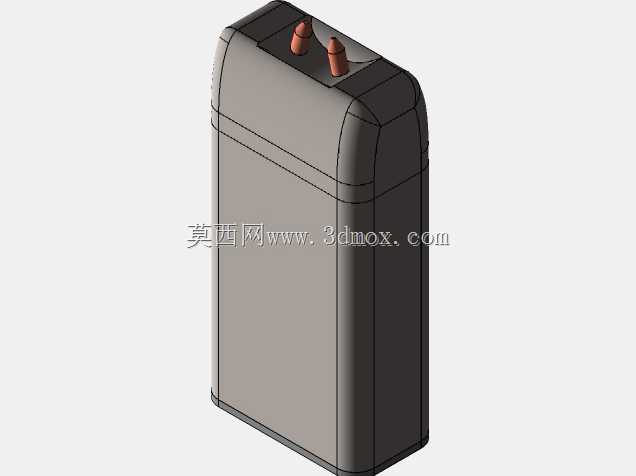

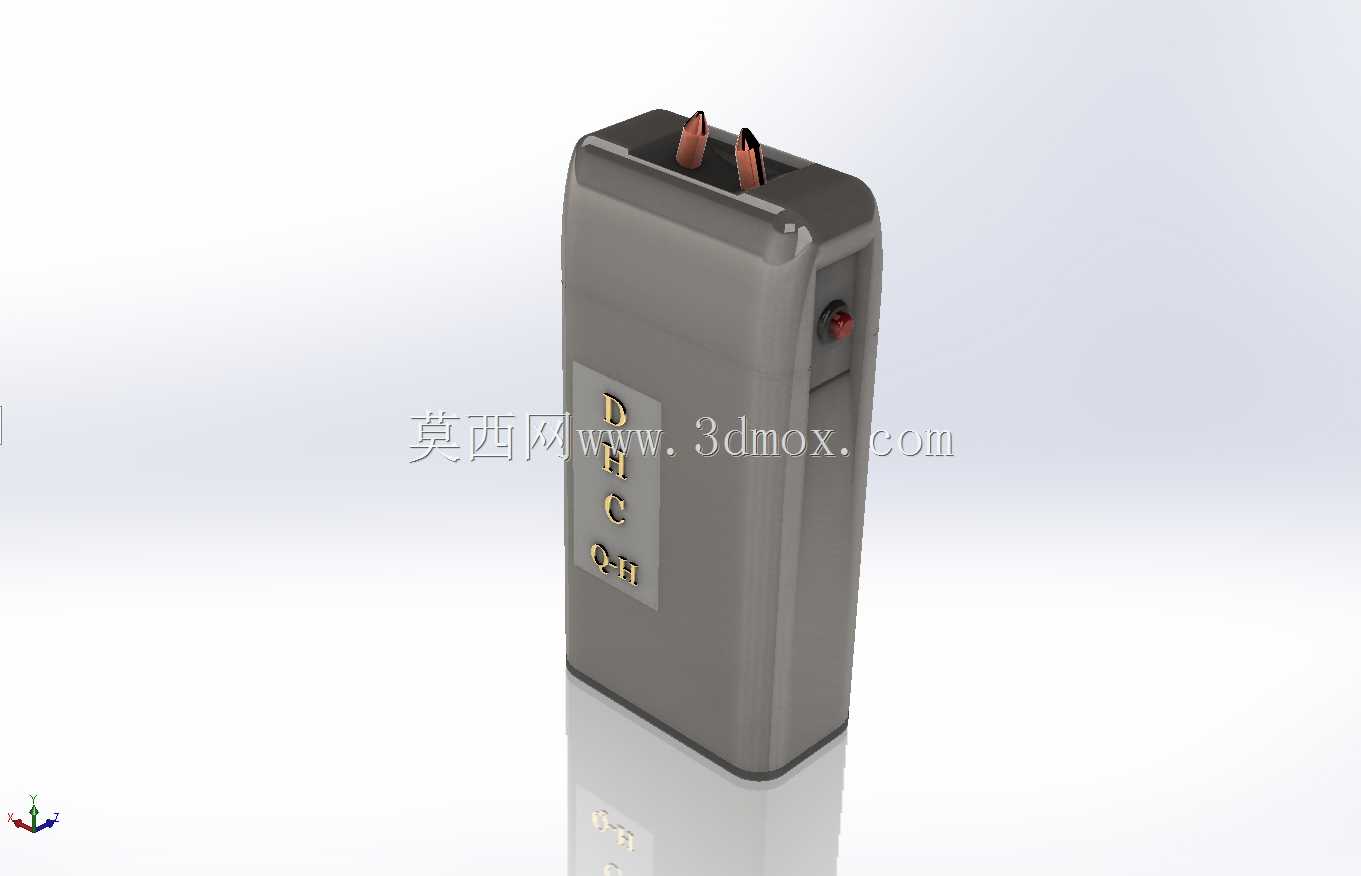

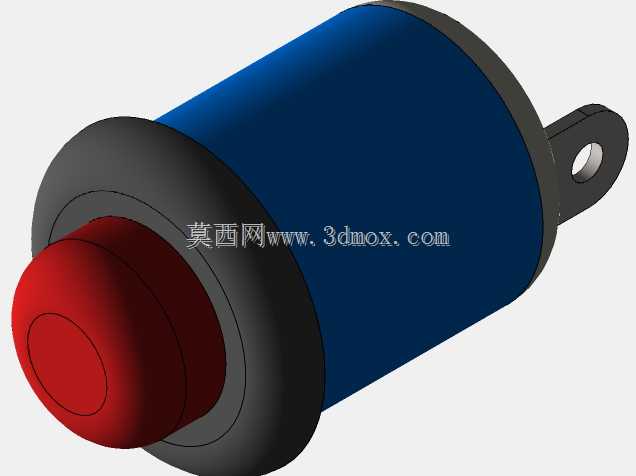

该款手持防卫装置的结构设计，核心围绕单人随身携行的使用场景展开，整体采用一体化长方体握持壳体，壳体边角做圆弧过渡处理，避免日常揣取时剐蹭衣物或划伤皮肤，握持段的厚度控制在单手握持舒适区间，成年男性单手握持时拇指可自然触碰侧部的控制按钮，无需调整握持姿态即可完成触发操作，适配突发场景下的快速响应需求。装置前端设置双电极输出端，电极突出壳体端面一定距离，触发时可保证高压输出端与接触目标之间形成有效放电间隙，避免电极被衣物等软质材料阻隔导致放电失效，电极根部做绝缘封胶处理，防止高压沿壳体表面爬电引发握持端漏电风险。内部腔体的布局采用分层堆叠设计，靠近握持底部的腔体预留18650规格电池的安装位，电池仓设置弹性顶紧结构，避免携行过程中电池晃动移位导致供电接触不良；电池仓上方依次排布升压功率模块与高压发生组件，高压组件与电池仓之间设置绝缘隔离挡板，阻断高压回路与低压供电回路之间的击穿路径，侧部的微型按钮通过防水硅胶帽与壳体密封配合，可满足日常雨天携带或短时间淋水场景下的使用需求，按钮的触发行程设置在合理区间，既避免日常携行时误触触发，又保证需要触发时可快速按动导通回路。壳体侧面预留标识嵌装槽，可用于粘贴产品参数或警示标识，壳体底部预留充电接口的安装位，无需拆开壳体即可完成内置电池的充电操作，整体装配采用卡扣加少量螺丝的固定方式，后期维护拆解时无需专用工具即可分开壳体，完成内部组件的检修更换。从安装边界来看，该装置的整体外形尺寸适配常规裤兜、随身挎包的收纳空间，无突出的尖锐结构，收纳时不会勾挂包内其他物品，内部各组件的安装位均设置定位筋，装配时可快速对位，减少组装过程中的调整工时，高压输出端的外侧可选配可拆卸的保护盖，非使用状态下盖住电极，避免积灰或意外触碰导致电极变形，保护盖与壳体之间采用卡扣连接，取下时无需额外操作，可在需要使用时快速移除。
