便携高压自卫电击装置结构设计

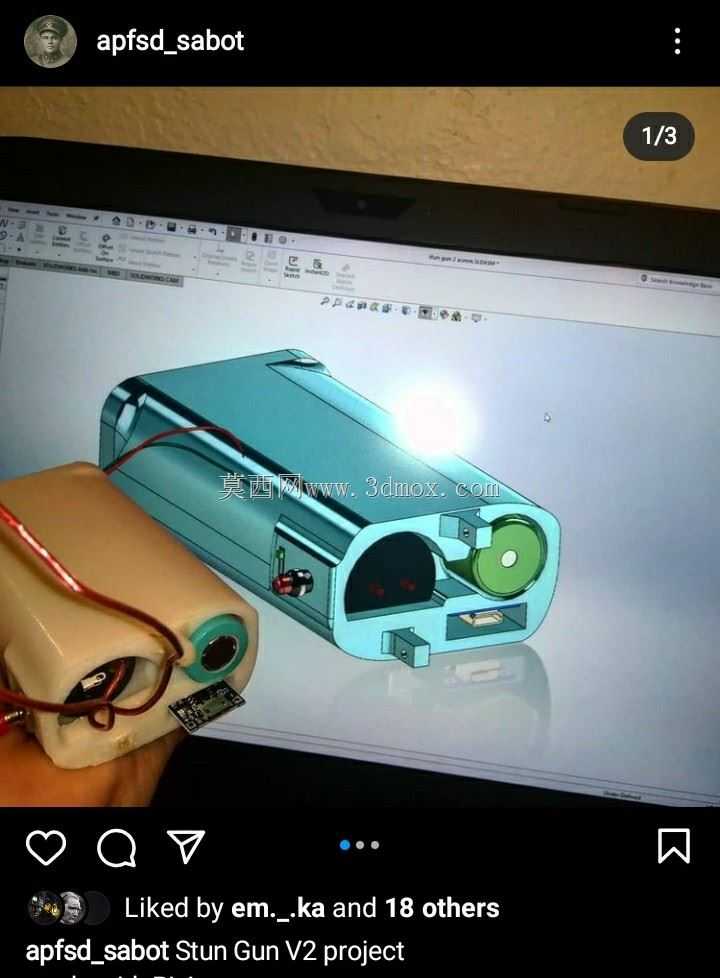

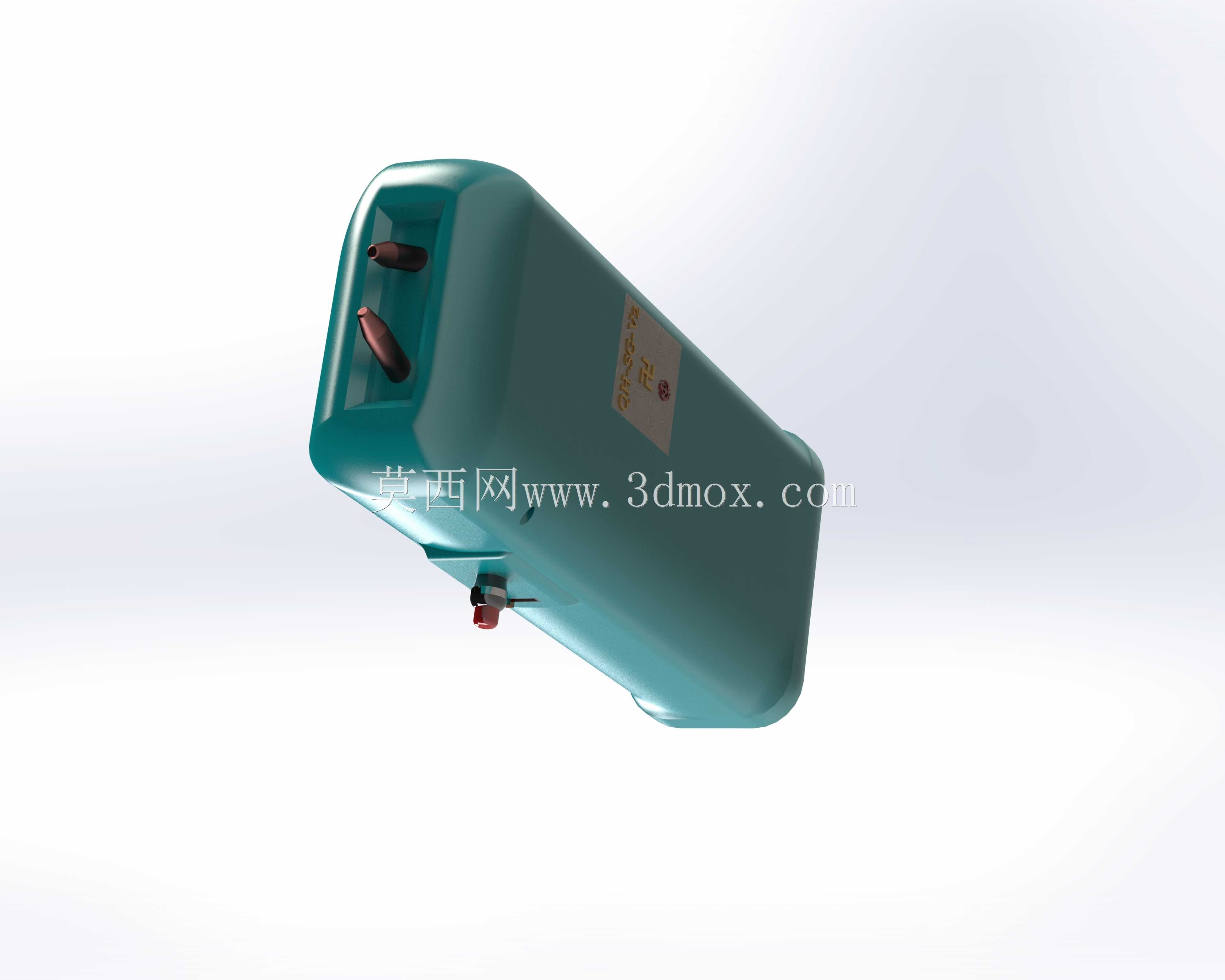

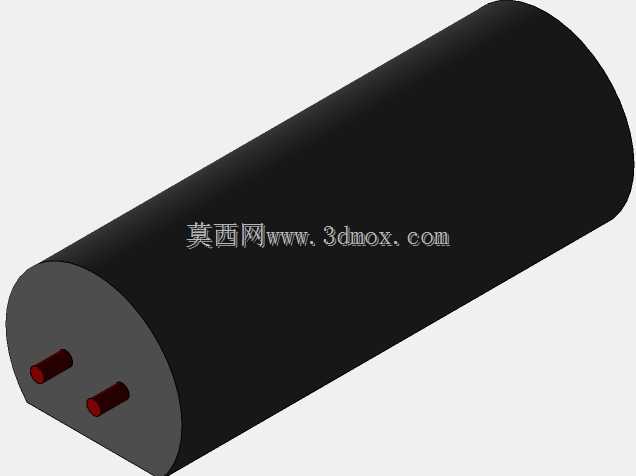

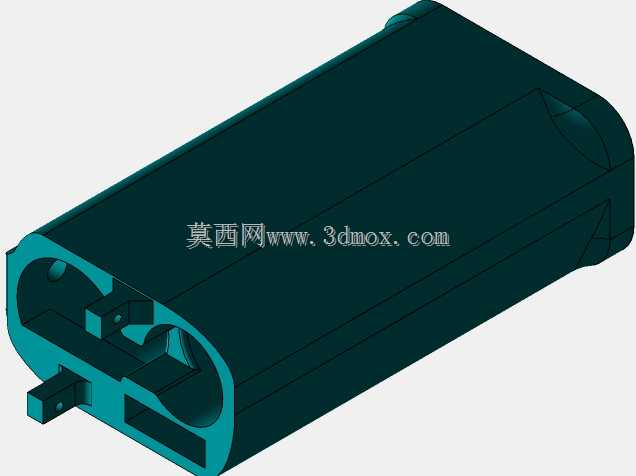

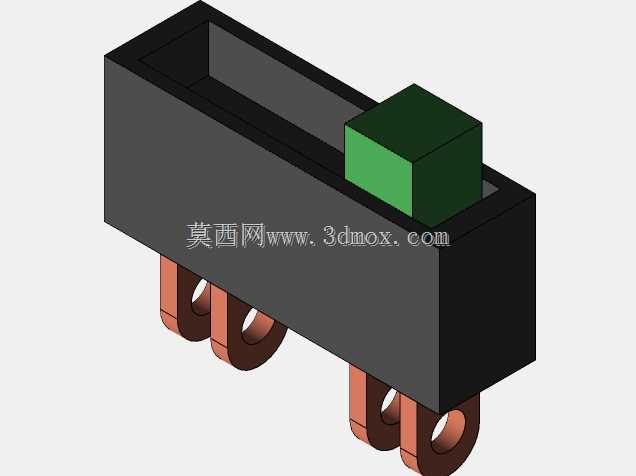

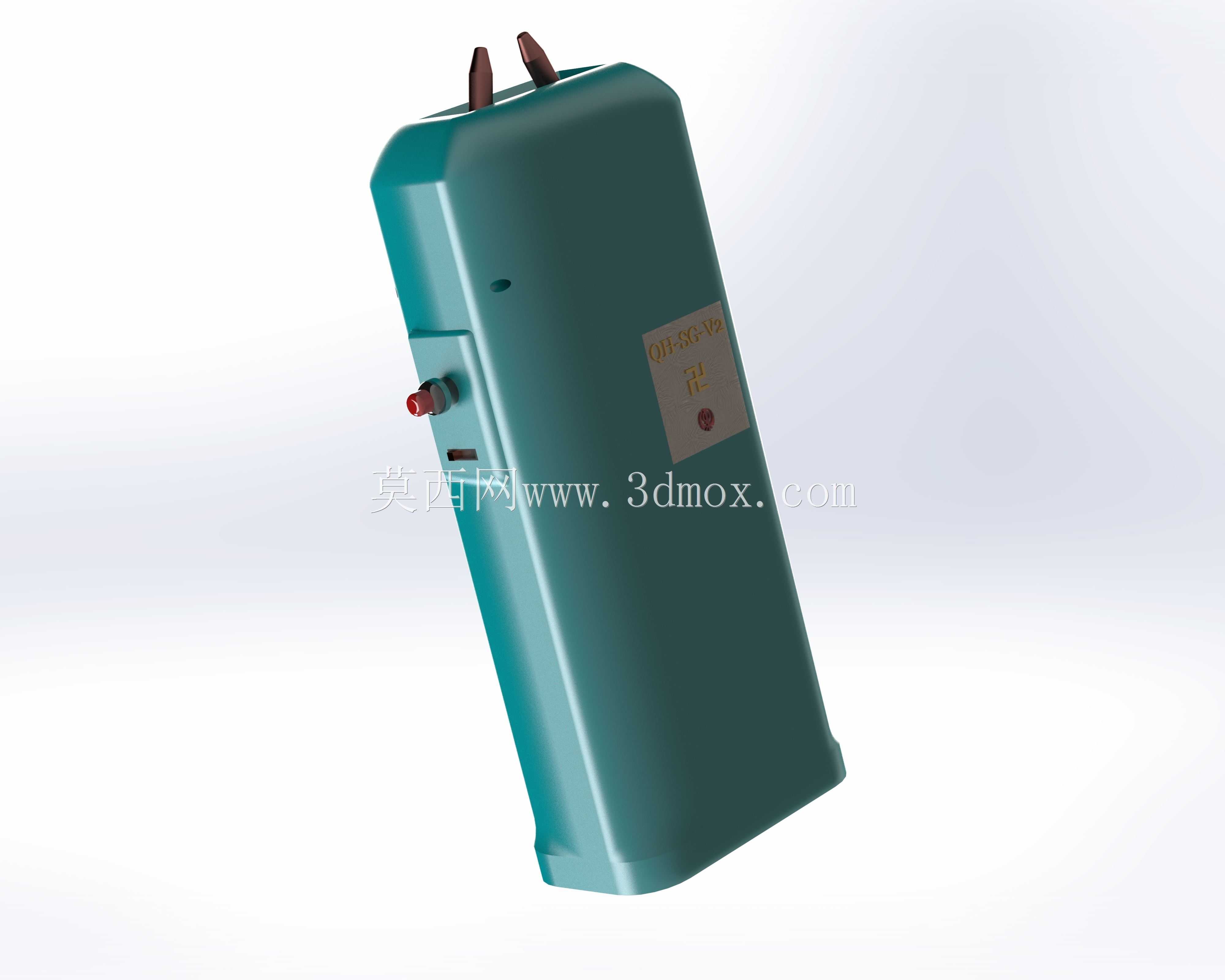

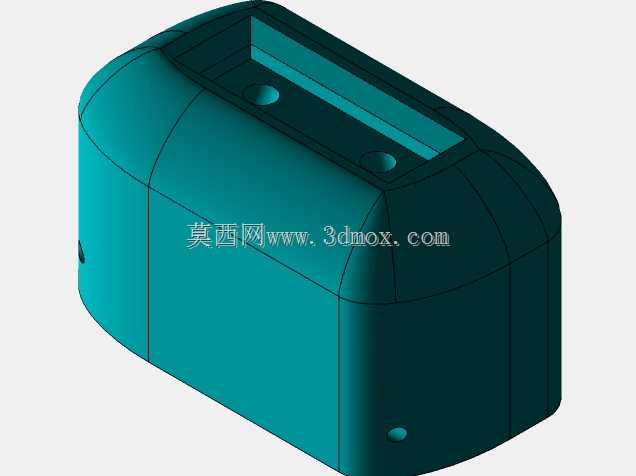

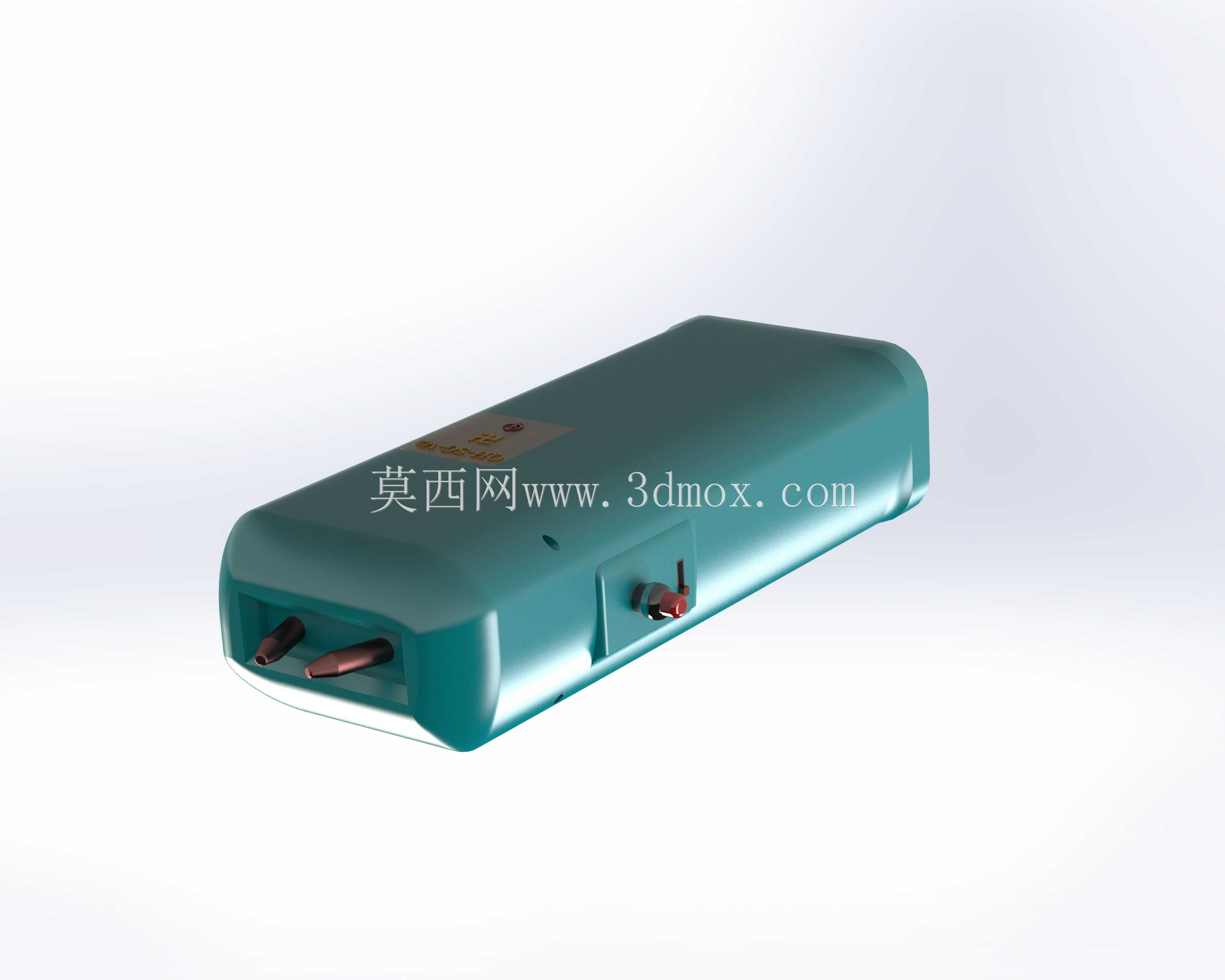

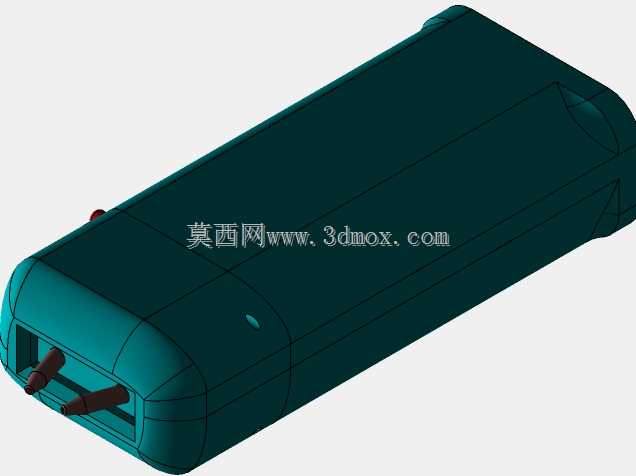

在个人安防装备的结构设计领域，便携电击装置的三维建模需要兼顾功能可靠性、握持人机工程与内部元件排布合理性，这类产品主要面向个人随身自卫场景，在遭遇突发侵害时可通过瞬时高压输出实现非致命性制停，避免防卫过当的同时有效保障使用者人身安全。从功能特性来看，该装置核心为高压发生模块与供电单元的集成，输出参数设定为1000千伏3.6伏，能够在接触目标瞬间释放高压脉冲，造成目标肌肉暂时性痉挛失能，不会造成永久性器质性损伤，符合民用自卫装备的安全设计准则。建模过程中首先需要梳理内部元件的安装边界，高压模块、电池组、触发开关、电极触点的排布需要避免高压爬电距离不足的问题，同时要预留足够的走线空间，高压输出线需要做绝缘隔离处理，避免内部击穿短路。外形设计采用贴合手掌弧度的流线型壳体，单手握持时触发按键刚好处于食指自然触碰位置，壳体边缘做R2-R3的圆角过渡，避免携带时剐蹭衣物或划伤皮肤，整体尺寸控制在手掌可完全握持的范围，便于放入口袋或随身包袋携带。壳体分为上下两部分，采用卡扣加螺丝的固定方式，既保证装配后的结构强度，也便于后期维护更换电池。前端电极突出壳体表面2mm，保证接触目标时能够有效导通高压回路，同时电极外侧设计有绝缘防护圈，避免使用者误触电极造成自伤。自锁结构设计在触发按键旁，日常携带时拨至锁定位置可防止误触触发，使用时只需拇指轻推即可解锁，解锁与触发动作可单手握持状态下连贯完成，无需额外双手操作。建模时先绘制壳体的外形草图，通过拉伸、切除命令构建主体腔体，再逐一绘制内部各元件的安装位，包括电池仓的卡槽、高压模块的固定柱、开关的安装槽，所有安装位的公差预留0.1-0.2mm的装配间隙，保证实物装配时元件能够顺利卡入。电极部分单独建模后通过装配约束与壳体前端配合，验证电极与内部高压模块接线端的对接位置是否合理，避免接线弯折角度过大造成线材疲劳断裂。完成内部结构排布后，对壳体做壁厚检查，保证整体壁厚均匀在2mm左右，避免注塑生产时出现缩痕或填充不足的问题，同时对受力较大的螺丝柱位置做加强筋处理，提升壳体抗摔落冲击的性能。最后通过装配干涉检查，确认所有零件之间无运动干涉，触发按键的按压行程为1.5mm，按压反馈清晰，自锁滑块滑动顺畅无卡滞，整体结构满足日常携带与突发使用的可靠性要求。
