VR设备配套枪托支撑结构设计

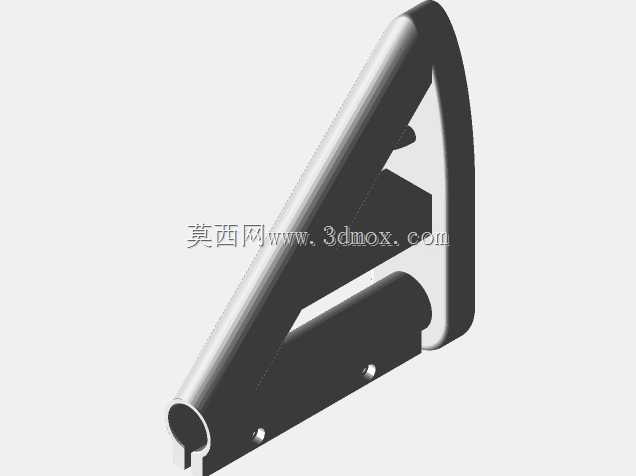

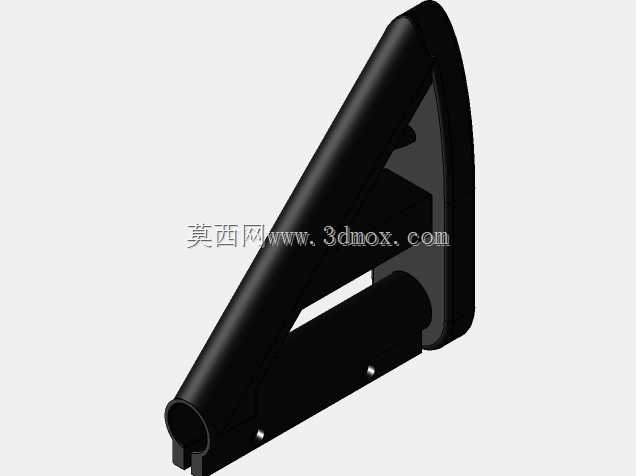

该结构主要面向VR体感射击类场景的外设适配需求，为头显配套的体感控制器提供稳定的肩部支撑载体，解决长时间手持控制器操作时的手臂疲劳问题，同时提升瞄准操作的稳定性，还原真实枪械抵肩操作的体感反馈，适用于家庭VR娱乐、线下VR体验场馆的射击类内容交互场景。结构整体采用三角支撑构型，主体承力部分为斜向延伸的托体，一端设置适配标准管径杆体的安装孔位，可兼容市面常见规格的碳纤维或金属延长杆，另一端设计为贴合肩部轮廓的弧形抵肩面，接触区域做了圆角过渡处理，避免长时间抵靠产生的压痕不适。中部的镂空框架结构在保证整体结构刚度的前提下，有效降低了整体自重，减少使用过程中的额外负重。安装接口部分采用标准M3内六角圆柱头螺钉配合螺母的锁紧形式，无需特殊定制紧固件，常规五金渠道即可获取配套安装零件，降低组装与后期维护的配件成本。设计过程中优先考虑3D打印工艺的成型可行性，所有结构均做了最小壁厚控制，无小于1.5mm的薄壁特征，无封闭空腔结构，无需额外添加支撑即可完成FDM或光固化工艺的打印成型，打印完成后仅需简单去除毛边即可完成组装，无需二次机加工处理。杆体适配部分预留了足够的调节余量，用户可根据自身臂长、肩宽的实际尺寸调整延长杆的伸出长度，适配不同身形的使用需求，默认适配的杆体长度参考多数成年用户的操作习惯设置，也可根据个人使用偏好更换不同长度的杆体。结构上的安装孔位均做了沉头处理，螺钉锁紧后头部不会突出结构表面，避免使用过程中剐蹭衣物或皮肤，所有外露棱边均做了R1以上的圆角处理，消除尖锐边角带来的安全隐患。抵肩面的弧度经过多轮人体工学验证，贴合肩部三角肌区域的自然轮廓，受力时压力分布均匀，不会出现局部应力集中导致的硌痛感，即使连续使用数小时也不会产生明显的不适。整体结构无活动易损部件，组装完成后结构稳定性强，反复拆装也不会出现连接松动的问题，可承受常规体感操作过程中的晃动、抵靠冲击力，满足高频次使用的强度要求。
