剖视结构手枪内部传动组件三维设计

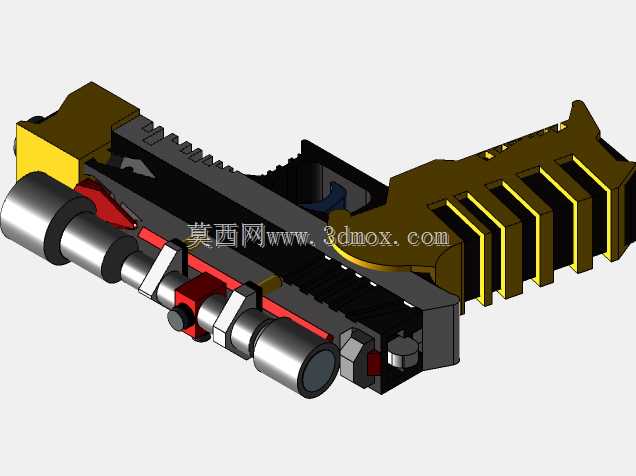

该剖视结构模型完整还原了手枪内部的核心传动与击发组件布局，在轻武器结构教学、战术装备研发验证、机械原理科普场景中均可发挥作用。从结构设计逻辑来看，模型采用半剖展示形式，将套筒往复运动轨道、击锤簧储能结构、扳机连杆传动路径、弹匣供弹托弹板位置全部做了外露处理，无需拆解实体枪械即可清晰观察各部件的运动配合关系。设计过程中严格遵循枪械内部的空间约束边界，套筒座内部的容弹槽宽度、击发机构的安装沉台深度、扳机护圈与连杆的活动间隙均按照实体枪械的尺寸比例做了等比例还原，各活动部件之间预留了合理的运动公差，可直接用于运动仿真演示，验证扳机扣力传递、击锤回转打击、套筒后坐复进的完整动作流程。从功能特性上看，模型区分了不同功能的部件材质配色，金属承力部件采用金属质感配色，弹性储能部件采用红色标识，握持结构采用防滑纹理处理，能够让观察者快速区分不同模块的功能属性。在实际应用中，这类剖视结构模型既可以作为军警院校轻武器教学的演示教具，帮助学员快速理解枪械内部的动作原理，也可以作为影视道具、仿真玩具开发的结构参考，在前期设计阶段验证内部结构的排布合理性，避免出现结构干涉、动作卡滞的问题。设计时充分考虑了安装边界的约束，所有内部组件均嵌套在套筒座的安装槽内，复进簧导杆的前后定位点、扳机转轴的安装孔位、击锤销轴的配合位置均做了精准对位，各部件之间不存在多余的突出结构，保证模拟装配时能够完全贴合，不会出现装配错位的问题。针对供弹结构部分，模型还原了托弹簧的压缩行程、抱弹口的限位尺寸，能够模拟枪弹从弹匣上升到进弹坡、再被推进弹膛的完整供弹路径，可用于验证供弹故障的产生原因，为结构优化提供直观的参考依据。
