Weihrauch HW45气枪传输端口优化结构

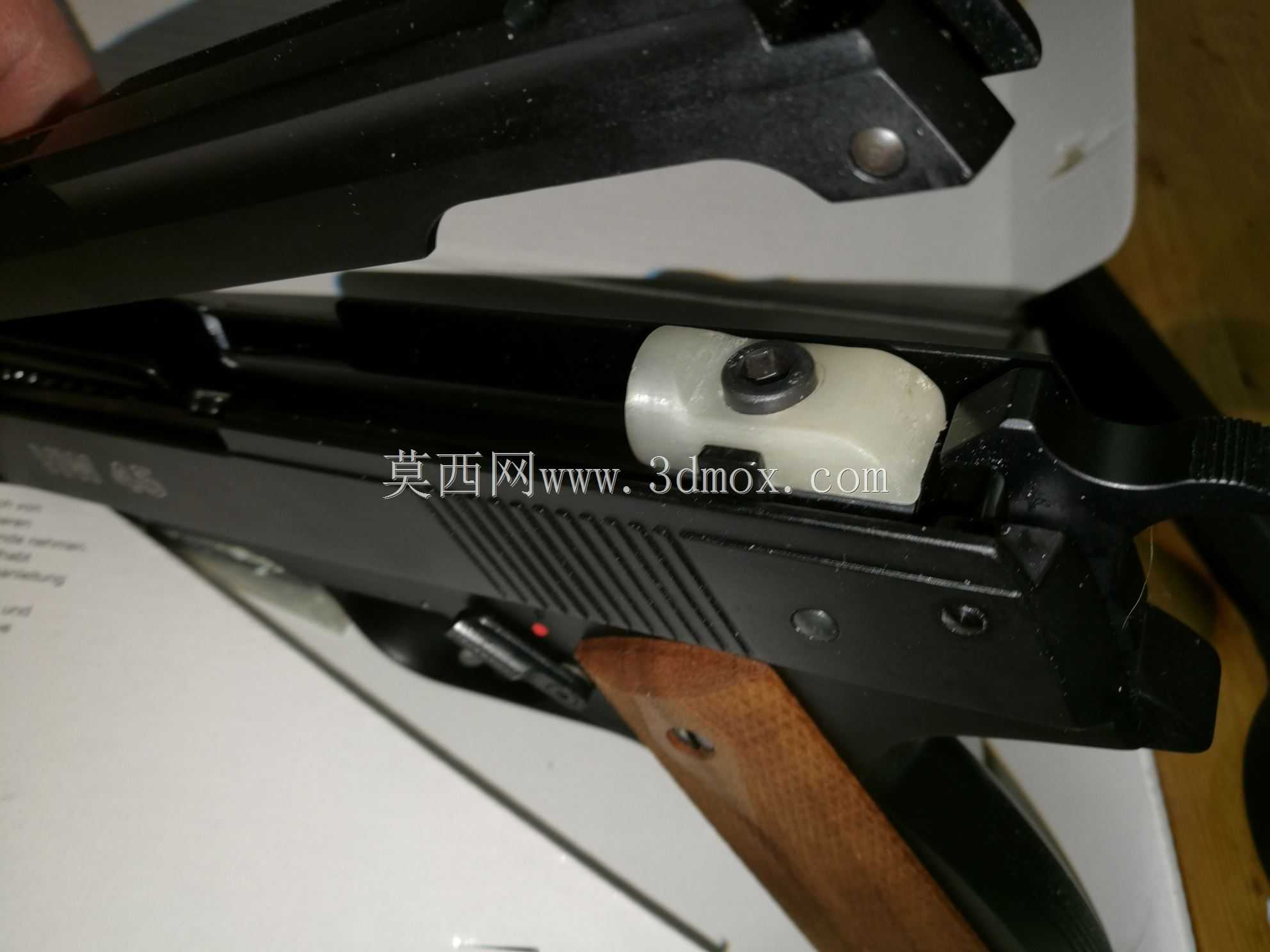

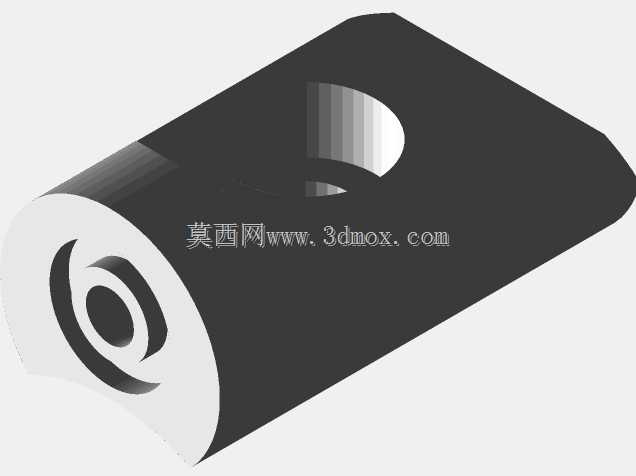

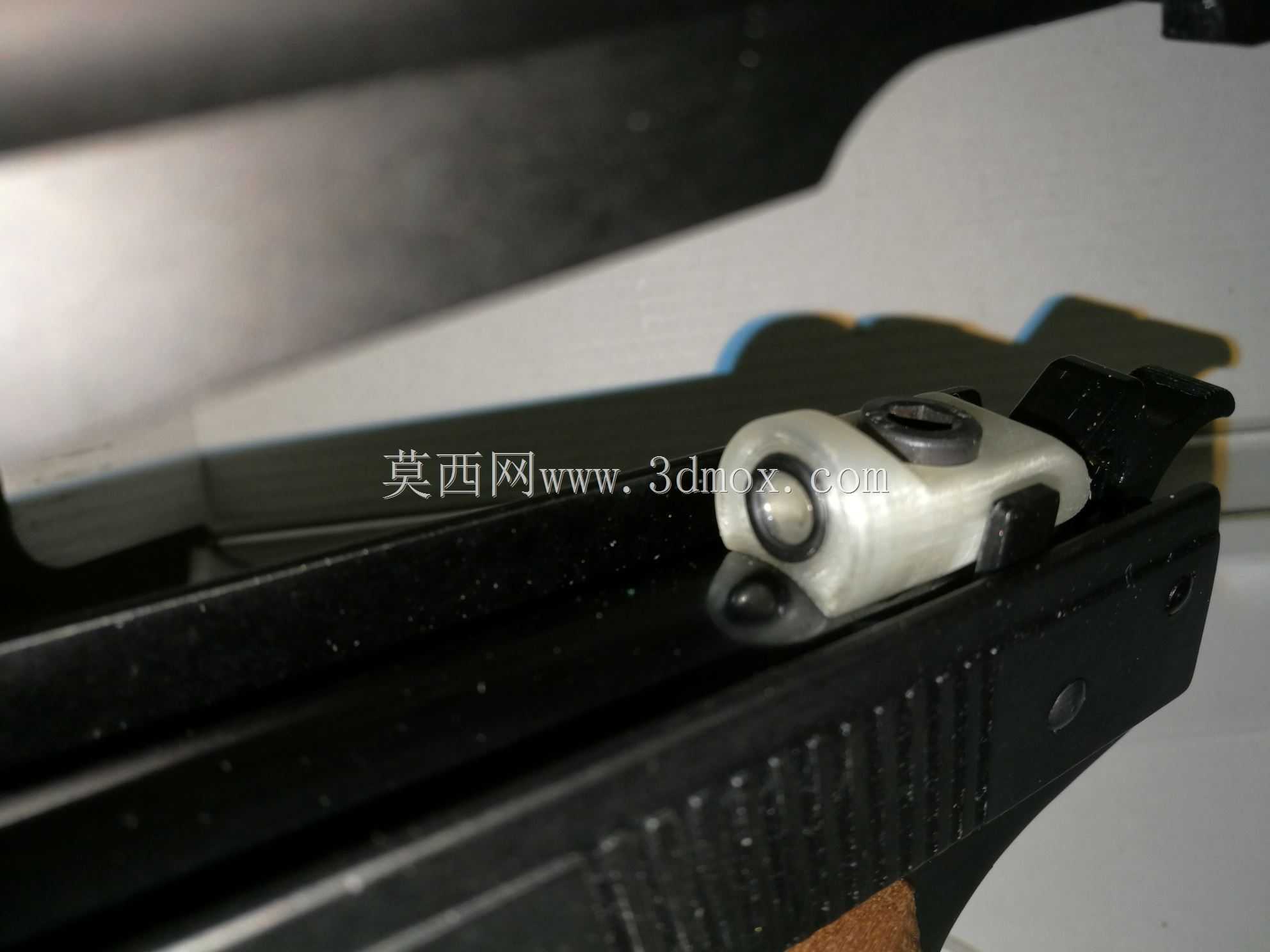

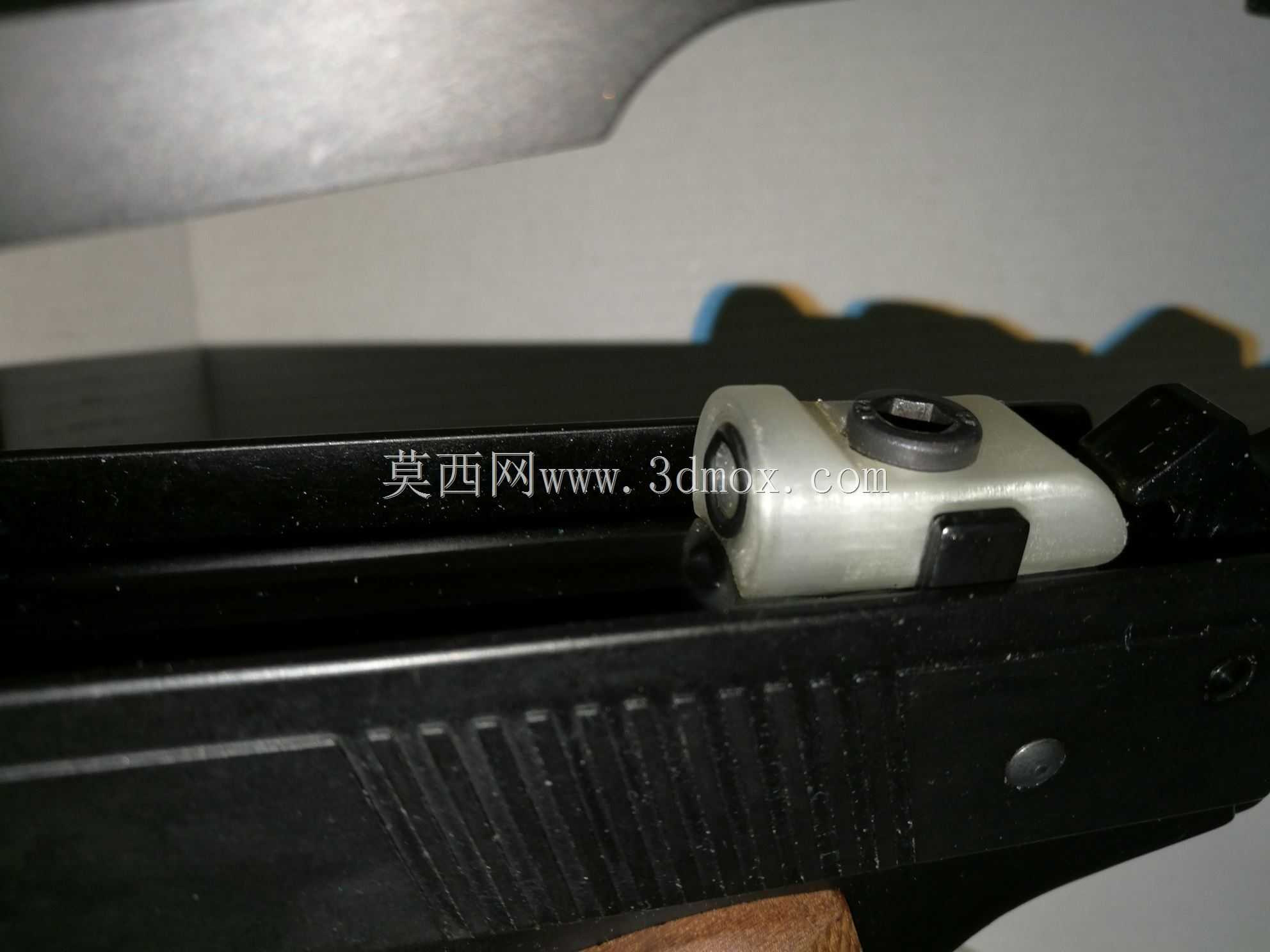

在气枪类气动器械的结构优化场景中，传输端口作为气源动力传递的核心衔接部件，直接影响击发过程中气流的导通效率与压力损失控制，是气动枪械结构调试与性能升级中常被重点关注的零部件。原有配套的传输端口采用90度直角钻孔的气道设计，气流在转角位置会形成明显的紊流区，不仅会造成不必要的气压损耗，长期使用过程中直角位置还容易积存气源携带的杂质颗粒，逐步收窄气道通径，影响动力输出的一致性。本次优化的传输端口结构，首先对气道走向做了平滑过渡处理，将原有的直角转角改为圆弧平滑过渡结构，有效降低气流转向时的紊流损耗，让高压气流能够更顺畅地从气缸输送至击发位置，减少动力传递过程中的压力损失。在孔径配置上，主气道采用半径4mm的平滑通孔，替代原有3mm孔径的直角孔，在保证结构强度满足气缸压力承载要求的前提下，扩大了气流导通的有效截面积，提升单位时间内的气流量，优化击发时的动力响应速度。除主气道外，结构上还预留了不同规格的辅助孔位，包含一个3.5mm的通孔、一个原尺寸3mm的直孔，以及一个带角度的3mm斜孔，可适配不同调试需求下的气道配置，无需在气缸本体上额外钻孔加工，避免对气缸整体结构强度造成不可逆的损伤，适配不想改动气缸本体结构的使用场景。从安装边界来看，该传输端口的外形尺寸完全匹配Weihrauch HW45气枪的原有安装位，安装时无需对枪身的衔接槽位做额外打磨或切削加工，可直接替换原有端口部件，装配公差控制在合理范围内，安装后与周边部件的贴合度良好，不会出现配合间隙过大导致的漏气问题。外形轮廓做了圆角过渡处理，没有尖锐的棱角结构，安装过程中不会刮伤枪身的表面涂层，部件的壁厚分布经过受力校核，在高压气流反复冲击的工况下，不会出现结构变形或开裂的问题，能够长期稳定承受气枪工作时的气缸压力。不同孔位的布局经过空间校验，不会与枪身内部的其他零部件产生运动干涉，无论是日常维护拆装还是更换不同孔位配置，都能保证部件安装到位后与周边结构的配合间隙符合使用要求，适配气枪性能调试、配件替换、结构升级等多种实际应用场景，为气动器械的气道优化提供了可直接复用的结构参考。
