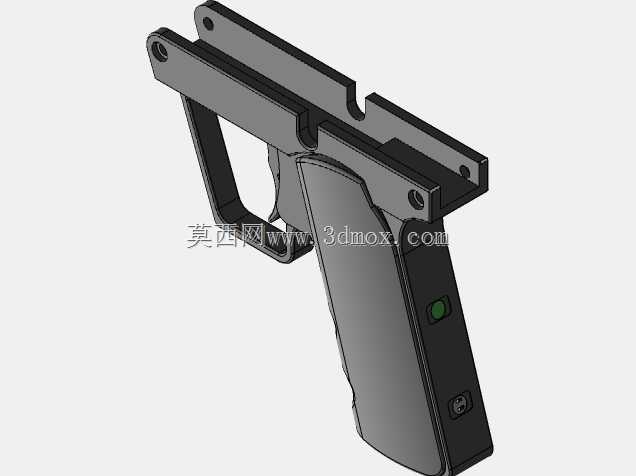

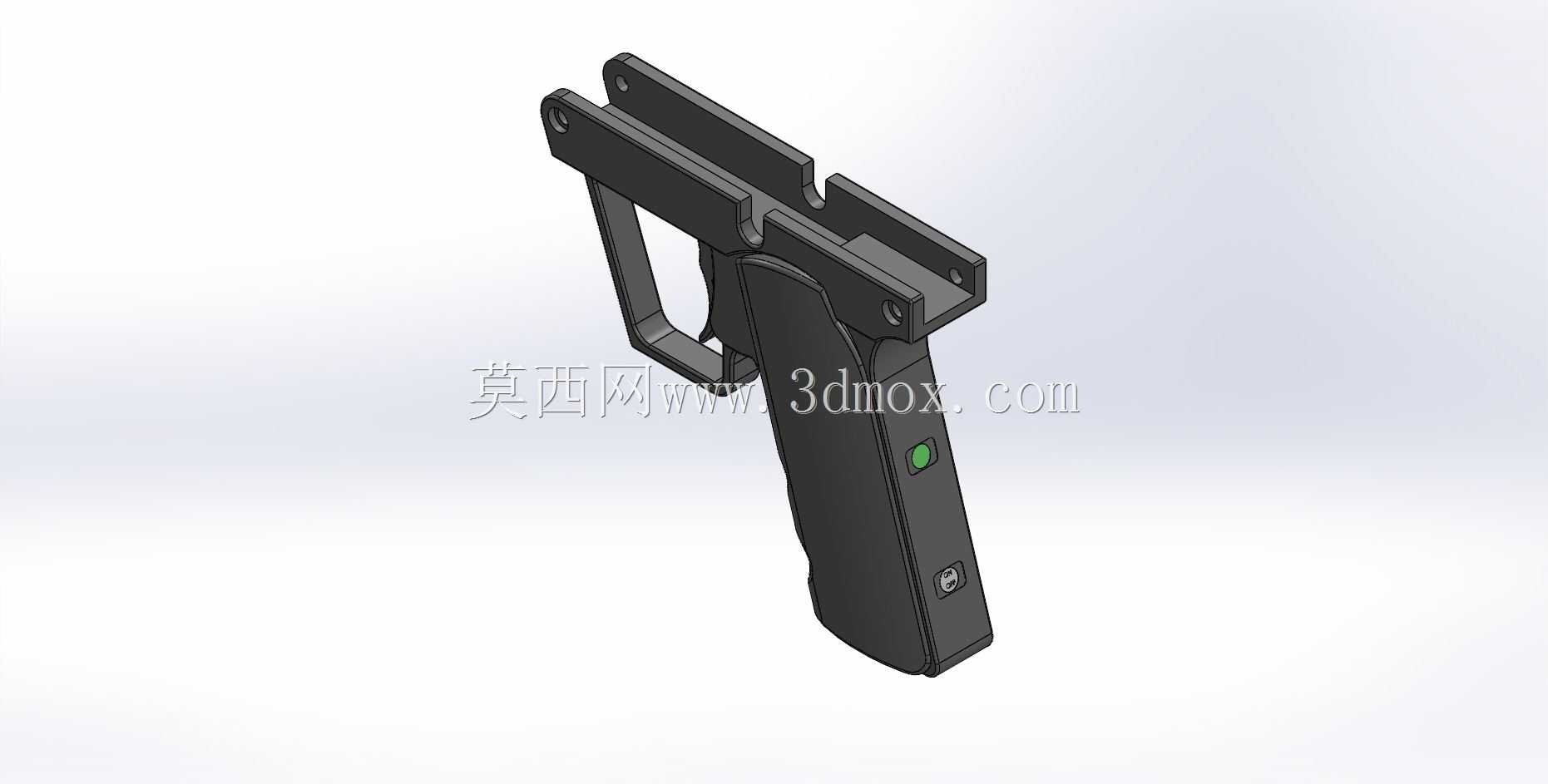

雷达炮原型配套手持电子机架结构

这款手持电子机架主要服务于雷达炮原型的测试与实操验证环节，作为原型设备的手持承载结构，它需要同时兼顾握持操作的人机适配性、内部电子元件的安装防护性，以及户外测试场景下的结构耐用性。从实际应用场景来看，这类机架多用于雷达炮原型的外场功能调试、短距离移动点位测试，操作人员需要单手握持完成设备的启停、信号触发等操作，因此结构设计首先要平衡握持手感与整体重量，避免长时间持握产生的操作疲劳。

在功能特性上，机架采用分体式拼接的结构布局，上部预留了多组安装孔位，可适配雷达炮原型的信号发射模块、接线端口的固定需求，孔位的位置公差控制在0.1mm以内，保证模块安装后不会出现偏移晃动，避免影响信号收发精度。握持区域做了贴合手掌弧度的曲面处理，侧面预留了功能按键的安装位，包括状态指示灯开孔、触发按键的嵌入槽，按键周边做了0.5mm的凸边防护，避免测试过程中误触。机架内部设置了走线槽，所有连接电子模块的线路都可隐藏在槽内，既避免外场测试时线路勾挂外物，也能减少线路暴露带来的信号干扰问题。

设计思路上优先考虑了原型迭代的适配性，上部的安装支架采用可微调的悬臂结构，可根据不同版本原型模块的尺寸差异，小范围调整安装间距，不需要重新加工整个机架就能适配多轮原型测试需求。结构材质选用高强度工程塑料作为建模参考，整体壁厚控制在2.5mm，既保证结构抗冲击强度，能承受外场测试时的意外磕碰，也能控制整体重量在单手握持的舒适区间。外形尺寸方面，整体高度控制在220mm，握持段的周长控制在90mm，适配大多数成年操作者的手掌尺寸，上部安装区域的宽度控制在80mm，不会因为过宽遮挡操作人员的视线，影响测试时的点位对准。安装边界上，机架底部做了平面处理，可临时放置在平整的测试台面上，不需要额外的支撑夹具就能保持直立，方便调试时临时解放双手整理测试线路、记录测试数据。机架后侧预留了挂绳孔位，可搭配腕带使用，避免手持操作时设备滑落造成原型部件损坏。
