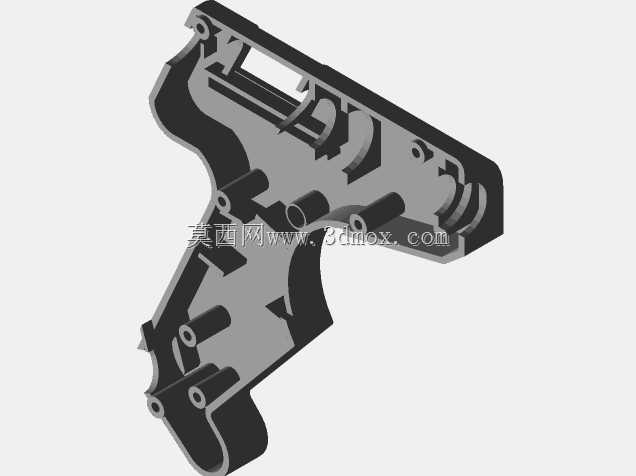

热熔胶枪左半壳体逆向结构设计

手持热熔胶枪作为家装维修、手工制作、工业小件粘接场景的常用工具，其壳体的结构合理性直接影响握持手感、内部元件安装稳定性与长期使用可靠性，本次呈现的是胶枪主体左半部分的逆向重构结构，是整套胶枪外壳的核心组成半件。从实际应用场景来看，这类半壳体需要适配胶枪内部的加热组件、送胶推杆、扳机传动结构、电源接线模块的安装定位，同时要和右半壳体完成精准扣合，形成完整的手持枪型轮廓，在日常跌落、按压施胶的工况下不能出现开裂、卡扣松脱的问题。设计过程中，逆向重构阶段优先还原了原壳体的所有安装柱位，每一处圆柱凸台的内径、高度、加强筋厚度都匹配对应螺丝的锁紧行程，避免装配后出现柱位滑牙、壳体翘边的问题；握持区域的曲面弧度完全贴合成年男性手掌自然握持的弯曲角度，虎口位置的过渡圆角做了加厚处理，长时间握持施胶不会出现硌手的情况，同时枪身侧面的镂空槽位既为内部加热模块预留了散热空间，也能减少壳体整体的用料重量，降低手持操作的疲劳感。从安装边界来看，该左半壳体和右半壳体的合模面做了0.1mm的错位止口设计，扣合后不会出现边缘错位刮手的问题，所有内部的筋位走向都顺着内部元件的排布方向设置，扳机活动区域预留了足够的摆动间隙，不会出现扳机卡滞、回弹受阻的情况；枪身上端的胶棒插入通道位置做了同轴度校准，和右半壳体扣合后形成的导胶通道和加热腔中心完全对齐，避免送胶过程中出现胶棒偏斜、漏胶的问题。壳体尾部的进线位置做了防弯折的圆弧过渡结构，电源线引出位置不会因为反复弯折出现线皮破损的隐患，同时所有卡扣的扣合量控制在0.8mm，既保证装配后的扣合强度，也方便后期维修拆卸时不会掰断卡扣。在结构强度设计上，握持区域的外壁厚度均匀控制在2.2mm，安装柱位和壳体连接处都做了三角加强筋连接，从1.2米高度自由跌落至水泥地面时，柱位和卡扣位置不会出现断裂问题，完全满足手持工具的日常使用强度要求。
