AK306型360度防空转管武器结构模型

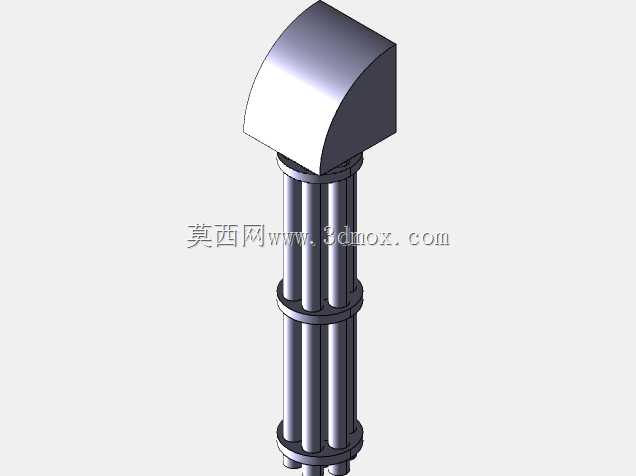

该转管武器结构模型还原了近程防空转管炮的核心机械构造，在舰载近防系统、要地低空防御阵地、机载辅助武器站等场景中，这类转管武器承担着拦截低空突防飞行器、近距反导、压制地面轻装甲目标的核心作用，依靠多管旋转的连续发射机制，能在短时间内形成密集弹幕，覆盖目标的机动规避路径。从结构设计逻辑来看，模型完整呈现了转管武器的核心传动与支撑结构，外层的环形支撑壳体承担着多根炮管的定位约束作用，每根身管沿圆周方向均匀排布，在旋转过程中依次完成装填、击发、退壳的循环动作，这种结构能大幅提升持续射击时的散热效率，避免单管持续射击带来的过热变形问题，同时将连续后坐力沿圆周方向均匀分散，降低单根身管的受力载荷。模型中可以看到身管组与尾部旋转支撑座的配合结构，安装边界上，尾部的定位法兰需要和武器站的回转俯仰机构做同轴配合，法兰上的定位销孔对应驱动机构的动力输出端，保证旋转动力传递的同轴度，避免高速旋转时出现动不平衡量引发的振动问题。身管组的外径尺寸适配常规近防武器站的防护护罩内径，前端的炮口收拢结构能在射击时对弹丸出膛初始姿态做约束，同时配合炮口制退结构降低部分后坐冲击。在实际结构设计中，这类转管武器的旋转支撑采用了多层滚动轴承配合的结构，模型中还原的环形支撑结构对应了轴承的安装位，能承受高速旋转时的径向载荷与连续射击带来的轴向冲击，身管之间的定位隔套结构也在模型中有所体现，保证每根身管的相对位置精度，避免长期射击后出现身管偏移影响射弹散布。从应用适配性来看，该结构模型可用于近防武器站的结构原理演示、转管武器传动结构的教学参考，也能作为装备展示场景的等比例缩放结构样件，还原真实装备的结构比例与装配关系，帮助结构设计人员理解转管武器的动力传递路径、支撑结构受力特点，在做同类武器站的配套结构设计时，可参考其安装法兰的尺寸配合逻辑、身管组的排布方式，优化配套回转机构的负载匹配设计，避免出现结构干涉或者动平衡不达标的问题。
