手持式电阻点焊作业枪体结构设计

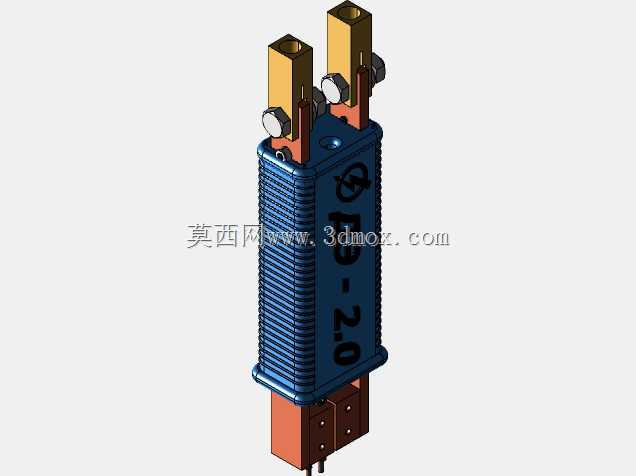

这款点焊枪主要面向薄板件定位焊接场景，在汽车白车身补焊、五金壳体拼接、低压电器元件引脚固定、钣金维修工位都有大量应用，区别于固定式点焊机的大占地局限，手持结构可以灵活适配工位上无法移动的大型工件局部焊点作业，也能在小批量多品种的钣金加工产线里快速切换作业点位，不需要为每款工件定制专用焊接工装。从结构设计逻辑来看，枪体主体采用绝缘耐压的工程塑料外壳，外壳表面做了周向防滑肋条设计，握持时可以抵消焊接加压过程的反向作用力，避免作业时打滑脱手，外壳上预留的标识区域可以直接模压设备参数与警示标识，不需要额外粘贴铭牌，长期在焊接飞溅的高温环境下也不会出现标识脱落问题。枪体内部集成了电流传导通路与加压触发机构，两端伸出的电极臂采用高导电铜材搭配绝缘固定座，电极头的安装位置预留了标准锥度配合接口，可以根据不同焊接厚度的板材更换不同端面直径的电极帽，不需要拆解整个枪体就能完成电极耗材的更换维护。设计时充分考虑了手持作业的操作边界，枪身重心落在握持区域中心位置，单手握持时不会出现前端偏重或者后端坠手的问题，长时间连续作业能降低操作人员的手臂负荷。电极臂的伸出长度经过反复校核，既保证了足够的作业深度，可以伸入箱体类工件的内部完成侧壁焊点焊接，也控制了臂长带来的刚性变形问题，焊接加压时电极端面不会出现错位偏移，保证焊点熔核的成型一致性。枪体尾部的接线端做了防弯折防护结构，连接焊接变压器的二次侧电缆在频繁拖拽转动时不会出现线芯折断的问题，电极加压的触发开关布置在握持区域的食指自然触碰位置，作业时不需要调整手型就能完成加压通电的操作流程，触发机构的行程做了冗余设计，避免误触引发的意外通电问题。整体结构没有多余的冗余部件，所有连接位置都做了绝缘隔离处理，焊接过程中不会出现枪体漏电的安全隐患，外壳的散热肋条同时可以兼顾内部传导热量的散出，连续焊接作业时枪体握持区域的温度不会超过安全阈值，适配长时间工位作业的使用需求。
