带轮式木质炮架的老式舰载台炮

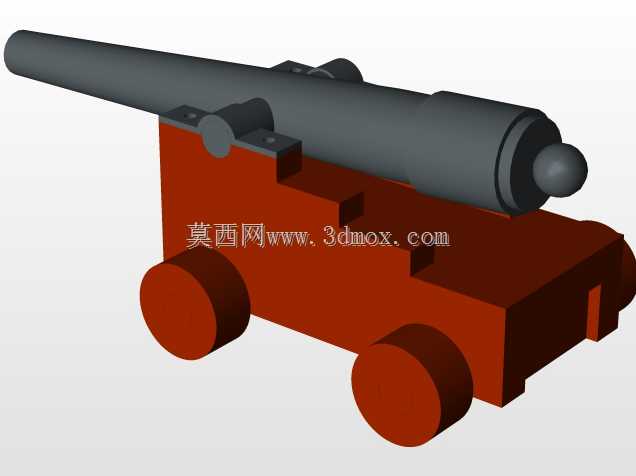

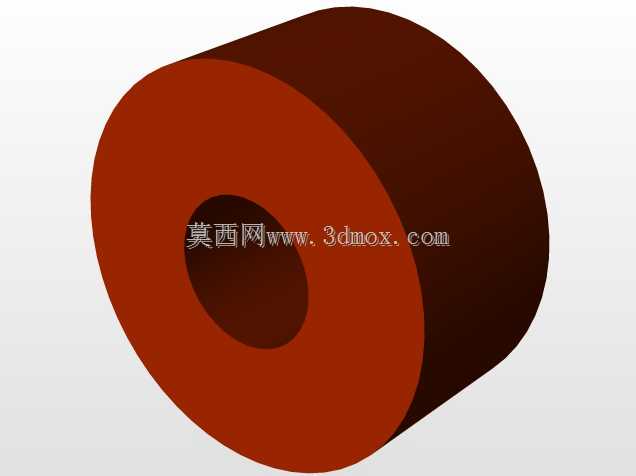

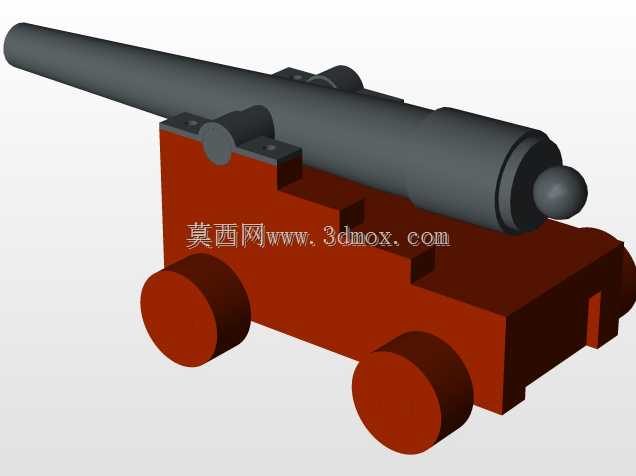

这款台炮的三维结构还原了近代舷侧舰载火炮的典型构造，整体分为炮身与炮架两大核心总成，炮身采用前滑膛铸铁炮的经典锥柱造型，从炮尾至炮口呈现平滑的外径递减趋势，炮身中部设置两道凸起的炮耳轴，是实现炮身俯仰角度调整的核心受力结构，炮尾处的球形凸起为点火击发结构的安装位，炮身外壁的环形加强筋对应火药燃气压力最高的膛压区域，可在不额外增加炮身整体壁厚的前提下提升结构强度，控制整炮重量。配套的轮式炮架采用硬木拼接的框式承载结构，架体上开设与炮耳轴匹配的半圆定位槽，装配后炮身可绕耳轴轴线完成-5°至20°范围的俯仰调节，满足不同射程的射击角度需求。炮架底部设置四个实心木质滚轮，滚轮轴线与炮身轴线垂直，既可以在甲板的木质轨道上完成短距离的位置调整，也能在火炮发射时通过滚轮后移抵消部分后坐力，架体尾部预留的楔形槽可配套安装止退楔块，射击时楔入滚轮与甲板轨道之间，限制炮架过度后移。从安装边界来看，整炮的横向宽度适配近代风帆战舰的舷侧炮门尺寸，炮架底部的滚轮间距与甲板预设的导向轨距完全匹配，推入炮位后炮口可伸出舷侧炮门完成射击，收回时可完全退入舷墙内侧，关闭炮门即可完成防护。这类台炮在实际应用中主要配备于风帆战舰的舷侧炮位，也可作为要塞岸防的固定火器使用，日常可通过炮架滚轮调整射向，配合俯仰角度调整覆盖不同距离的目标，结构上没有复杂的自动机构，所有部件均可通过传统铸造、木工工艺加工完成，维护难度极低，适配近代的工业加工水平。建模过程中对炮身与炮架的配合间隙做了符合实际装配要求的预留，耳轴与定位槽的配合公差控制在合理范围，既保证转动顺畅也不会出现过大的旷量，滚轮与架体的连接轴结构也做了还原，可直观呈现整炮的装配关系与动作逻辑，对于研究近代火器结构、复古场景搭建都有实际参考价值。
