ES-020型钨丝电子枪结构设计

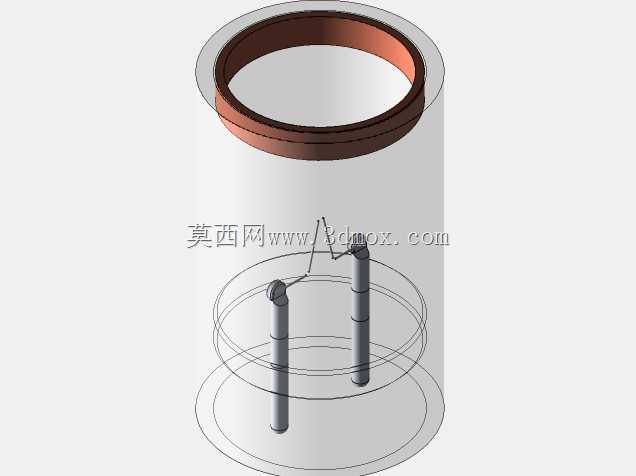

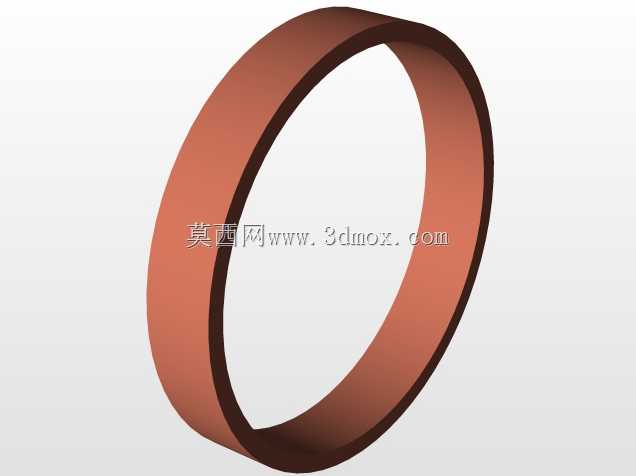

该电子枪核心采用ES-020规格钨丝作为发射阴极，这类结构常见于真空镀膜、电子束焊接、小型电子束加工设备的核心发射单元，日常工况下需要在10^-3Pa以上的真空环境中工作，避免钨丝高温氧化失效。从结构布局来看，整体采用同轴圆筒式封装，外层金属筒作为真空腔体的边界同时承担屏蔽杂散电子的作用，顶部的环形凸缘为安装定位面，设计时预留了标准密封槽位，可直接与真空腔体的法兰接口匹配安装，安装时需保证阴极组件与阳极的同轴度误差控制在0.05mm以内，避免电子束轨迹偏移。三根支撑柱采用耐高温钼材质加工，既承担钨丝阴极的固定支撑作用，同时作为阴极加热电流的导通通路，支撑柱与外层屏蔽筒之间采用陶瓷绝缘件隔离，避免高压击穿，绝缘件的爬电距离按照10kV工作电压设计，满足常规中压电子枪的绝缘要求。设计过程中优先考虑钨丝的热变形补偿，钨丝在工作温度下会产生一定的热伸长，支撑柱上的固定结构预留了微量的弹性余量，避免热应力拉断钨丝，同时三根支撑柱的分布角度经过优化，保证钨丝受热后的形变均匀，电子发射面的位置偏差控制在允许范围内。外层屏蔽筒的内径尺寸根据电子束的发散角设计，既能够完全遮挡杂散电子轰击腔体壁，又不会遮挡正常的电子束通路，筒壁厚度兼顾结构强度与真空排气效率，避免过厚导致腔体抽气时间过长。实际应用中，该结构可直接替换同规格的进口电子枪组件，安装接口完全兼容，钨丝的工作寿命在额定加热功率下可达数十小时，更换时仅需拆卸顶部法兰即可完成阴极组件的更换，维护操作便捷。结构建模时对所有配合面做了公差匹配，绝缘件与金属件的配合采用小间隙公差，避免热胀冷缩导致陶瓷件碎裂，所有棱角位置均做了圆角处理，避免高压工况下的尖端放电问题。
