复古轮式仿古礼炮结构设计方案

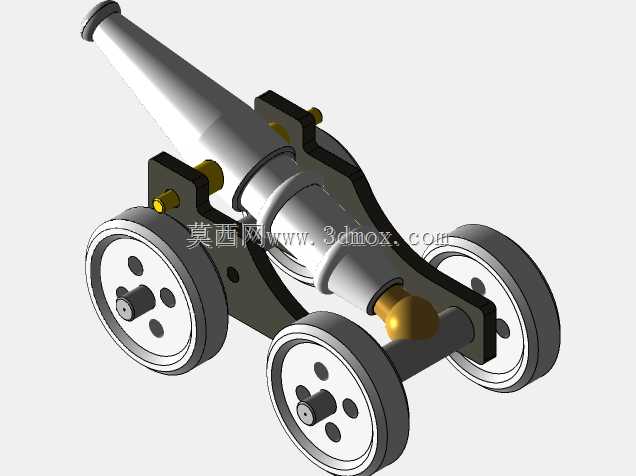

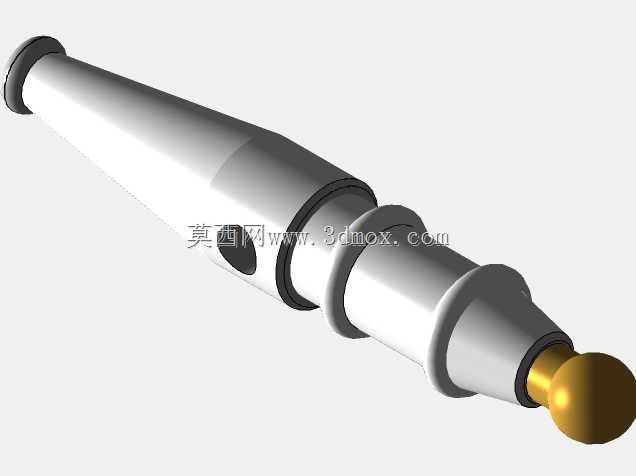

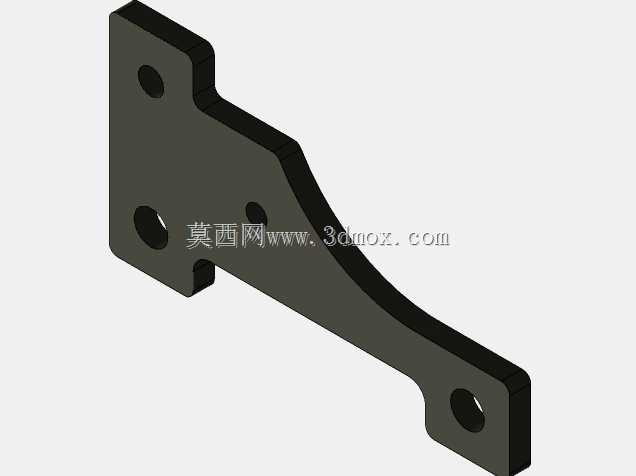

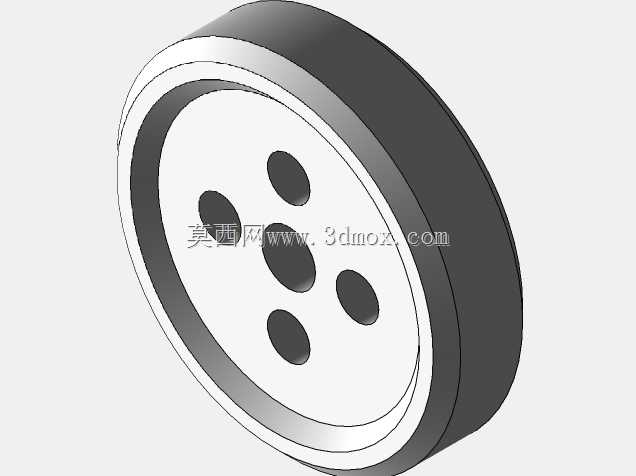

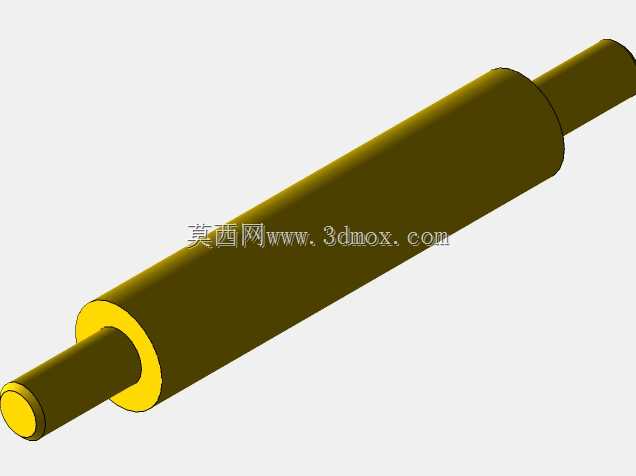

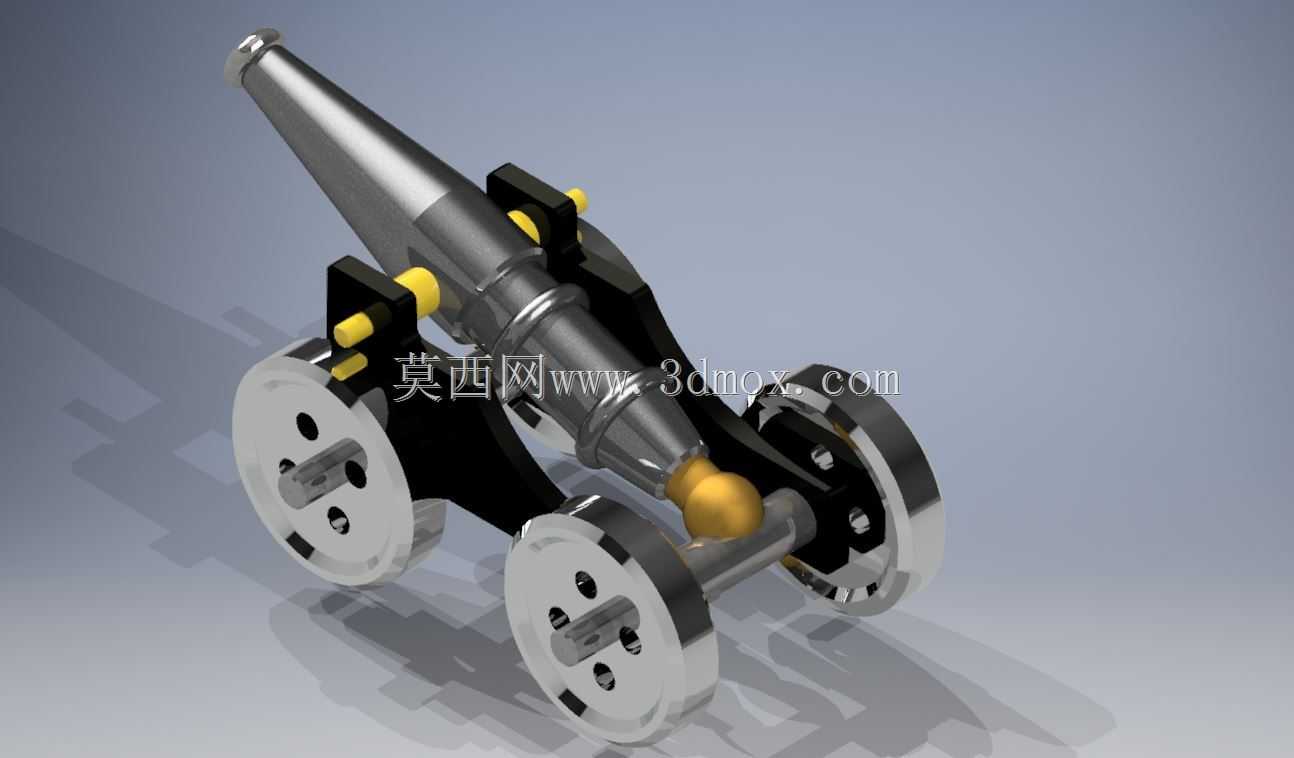

这款仿古轮式礼炮的结构设计，最初是面向文旅场景仿古展演、主题展馆陈设、收藏类工艺摆件开发做的三维结构还原，整体结构拆分逻辑完全遵循易加工、易装配的工程原则，没有做过度复杂的一体化曲面，所有部件都可以通过常规机加工、金属3D打印或者精密铸造实现量产。从安装边界来看，整体轮距控制在适配常规桌面陈设、小型展陈台放置的尺寸范围，炮管仰角预留了手动调节的结构余量，轮架与炮身的连接轴做了同轴度公差约束，避免装配后出现炮身偏转、转动卡滞的问题。炮管部分采用锥度渐缩的外形设计，内壁预留了实心结构或者中空填装的可选方案，若是作为展演用途，中空结构可以适配专用的礼炮发声模块，尾部的堵头结构做了快拆设计，方便日常维护与模块更换，炮管外壁的加强箍结构不只是装饰作用，同时也做了壁厚补强，避免金属件长期放置出现形变。两侧的炮架采用对称式结构设计，连接炮管的支撑耳轴做了耐磨衬套的预留安装位，降低转动磨损，黄色的轴套限位结构既可以锁定炮管仰角，也能在需要调整角度时快速松开操作，不需要额外的专用工具。底部的行走轮采用辐板式结构，轮缘做了圆角处理，避免搬运过程中剐蹭操作人员或者放置台面，轮轴贯穿两侧炮架底部，两端做了防脱卡簧的安装槽，保证轮组不会在移动过程中松脱。炮口位置的细节做了圆弧过渡，没有尖锐棱角，符合工艺摆件的安全设计要求，炮尾的球形结构既平衡了炮身整体重心，避免炮管前倾，也作为装饰结构还原了老式火炮的外形特征。整套装配结构的干涉检查在建模阶段就已经完成，所有连接孔位都做了公差匹配，不管是做金属材质的收藏摆件，还是做树脂材质的拼装模型，都可以直接导出工程图用于生产，不需要额外做结构调整。针对不同的应用场景，结构上还预留了改装空间，比如作为儿童玩具类产品开发时，可以在炮架位置加装声光模块的安装位，轮组可以换成塑料材质降低整体重量，炮管部分做轻量化掏空处理，保证使用安全；若是作为展馆1:1复原展品，则可以加大整体尺寸，炮架部分采用铸铁材质做旧处理，还原古炮的金属质感。
