可3D打印手持酒精喷射枪结构设计

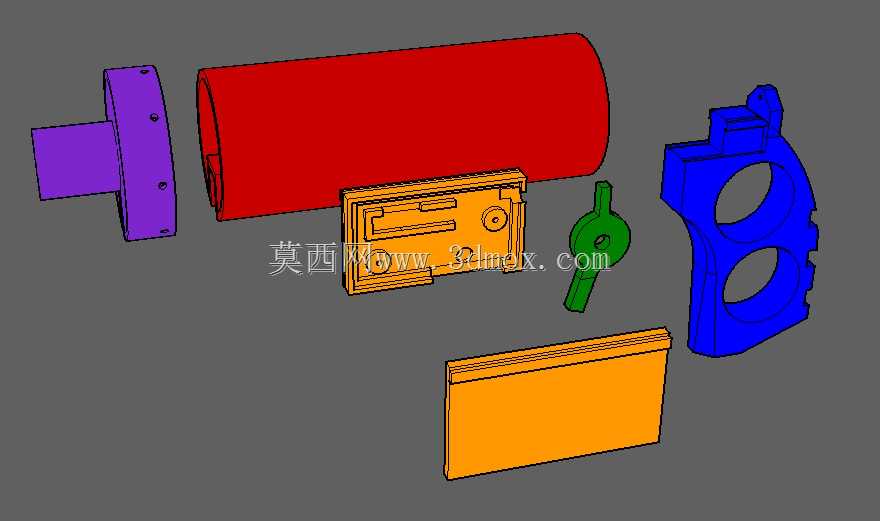

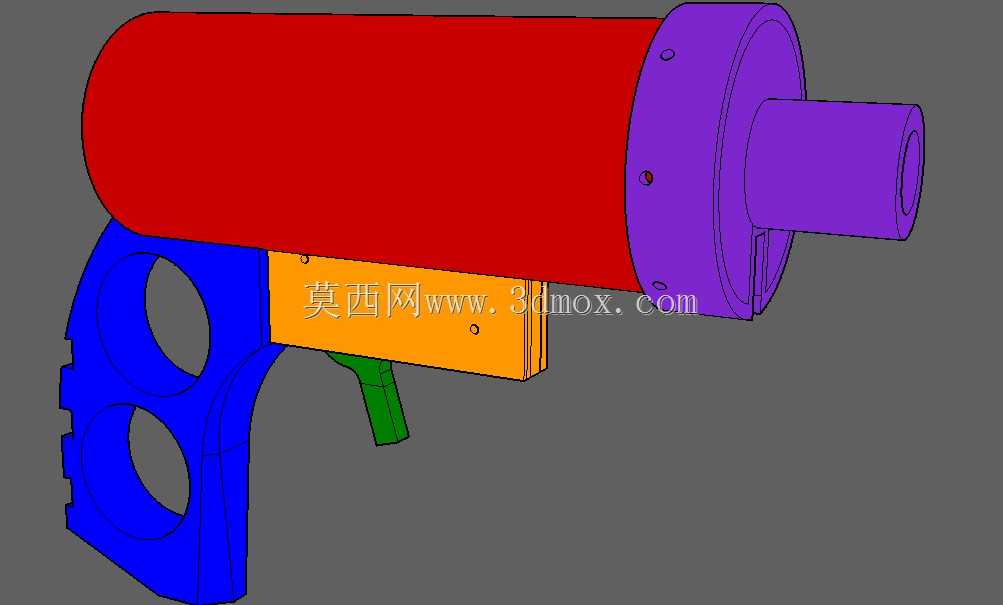

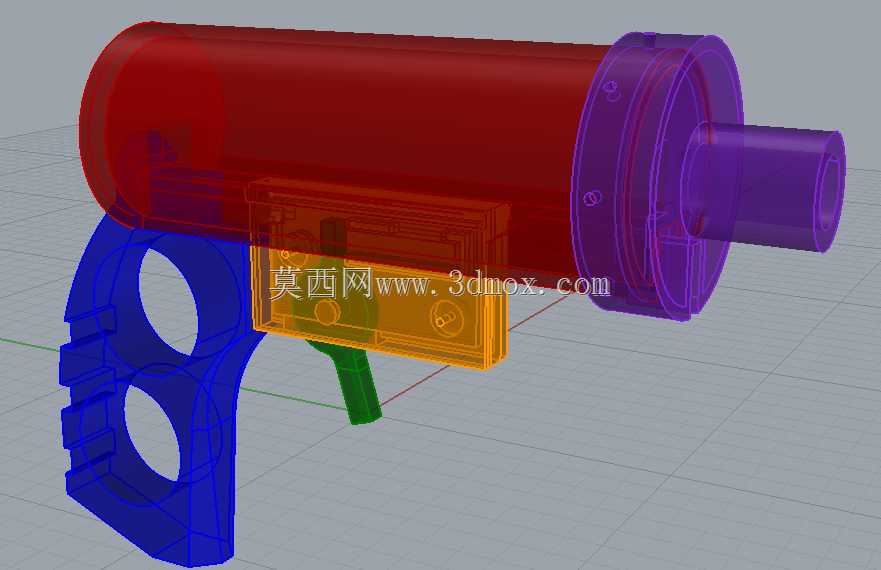

这款手持酒精喷射装置的结构设计，首先围绕日常消杀、小范围喷涂作业的实际使用场景展开，在结构布局上充分考虑手持操作的人机工程特性，握把区域采用双指孔的镂空造型，适配不同手型的握持习惯，长时间操作不易产生疲劳感。储液腔体采用大容积筒式结构，布置在装置上部，能够减少加注频次，同时腔体与握把的衔接位置做了圆弧过渡处理，避免应力集中，适配FDM3D打印的工艺特性，减少打印过程中的支撑用量，降低打印后处理的工作量。前端的喷射衔接段采用阶梯轴式结构，能够适配常规的雾化喷嘴组件，安装时仅需通过过盈配合或者少量粘接即可完成固定，不需要额外设计复杂的连接卡扣，兼顾打印成型的便利性与装配的便捷性。扳机结构采用杠杆式布局，铰接位置预留了标准的销轴安装孔位，扳动行程控制在10毫米到15毫米之间，既能够保证足够的按压反馈，又不会因为行程过大导致操作费力。在设计过程中，各个部件的壁厚均控制在2毫米到3毫米之间，既能够满足手持使用的结构强度要求，避免日常使用中出现摔碰开裂的问题，又能够减少3D打印的材料消耗，缩短打印时长。各个部件的拼接位置均设计了定位止口，装配时能够快速对齐，不需要额外的治具辅助，普通用户在家用桌面级3D打印机上即可完成全部零件的制作，组装完成后整体长度控制在180毫米左右，宽度不超过120毫米，能够放入常规的工具包或者收纳袋中，方便外出携带使用。储液腔体的内壁做了光滑过渡处理，没有多余的凸起结构，加注酒精后不会出现残留积液的问题，尾部的加注口位置预留了密封塞的安装位，能够避免携带过程中出现液体渗漏。整体结构没有复杂的曲面造型，所有特征均采用规则的几何结构拼接而成，打印时不需要添加过多的支撑结构，各个打印面的倾斜角度均大于45度，能够有效避免打印过程中出现翘边、塌角等工艺缺陷。扳机与握把之间预留了足够的间隙，不会因为打印误差导致扳机卡滞，活动部位的间隙控制在0.3毫米左右，既能够保证活动顺畅，又不会出现过大的旷量。这款装置除了用于日常的酒精消杀作业外，还可以通过更换不同的喷嘴，适配小型工件的脱模剂喷涂、小面积涂装等作业场景，储液腔体也可以根据使用需求更换不同容积的规格，整体结构具备良好的拓展性。
