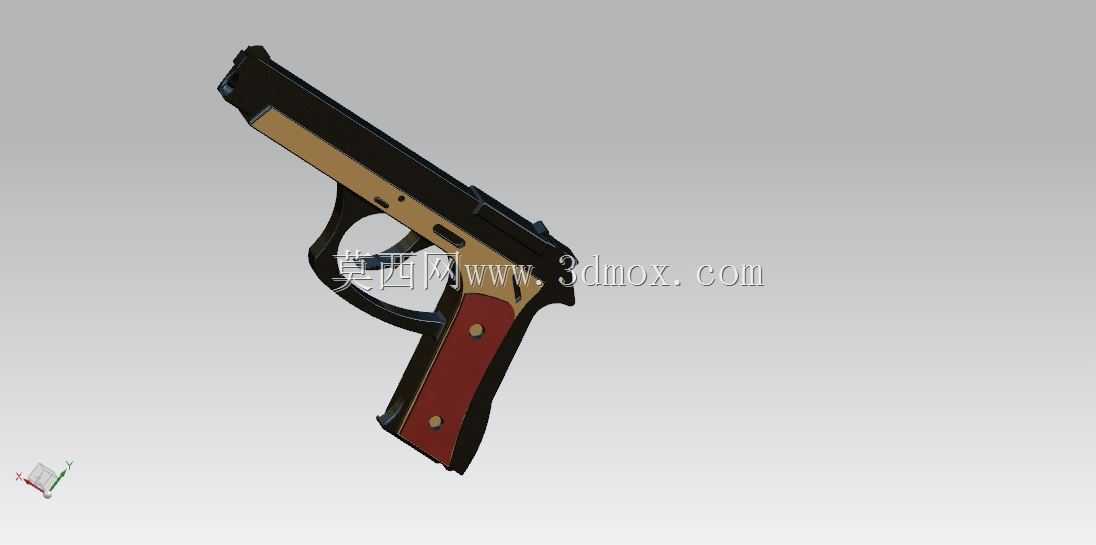

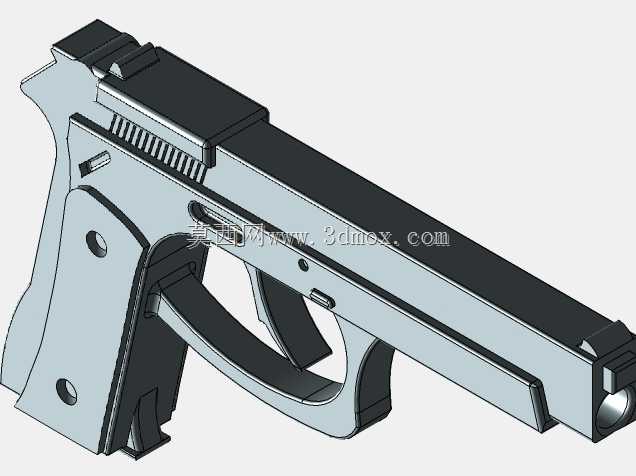

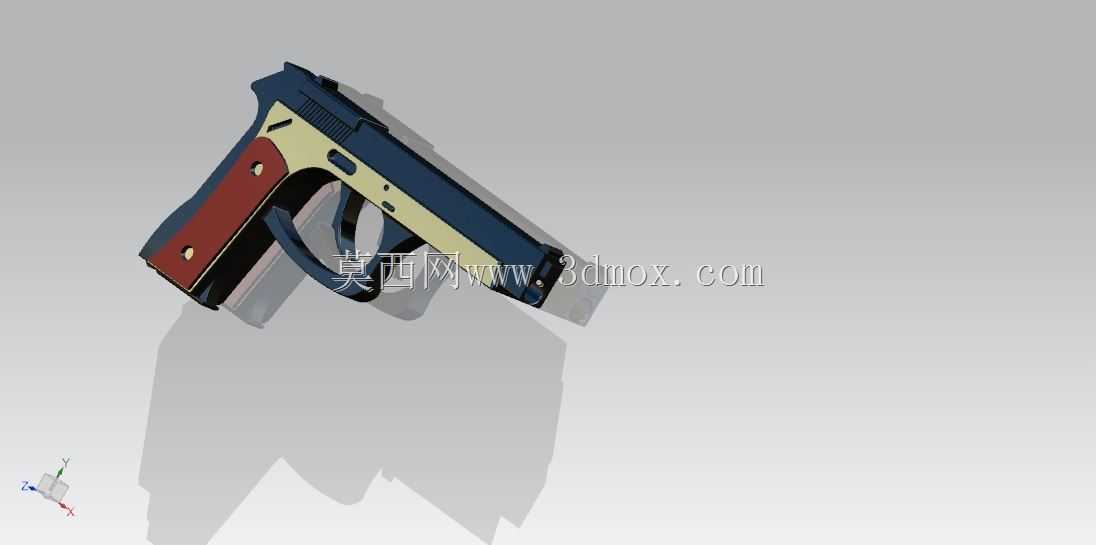

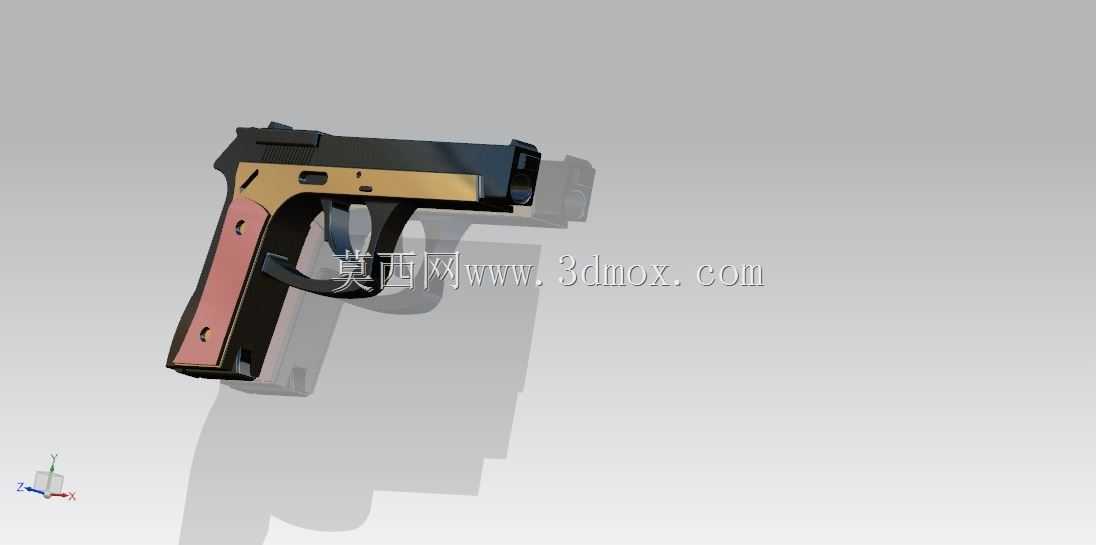

紧凑型半自动手枪外观结构三维数模

该款手枪三维数模完整还原了紧凑型自卫手枪的整体结构布局，建模过程中严格参照同类型制式手枪的人机工程参数，握把片采用双色拼接结构，握持区域的弧度贴合成年男性手掌自然弯曲形态，虎口位置做了圆弧过渡处理，避免连续握持时产生硌手的不适感。套筒部分采用前后端防滑纹设计，前端防滑纹用于日常上膛操作时的手指施力，后端防滑纹则适配故障排除时的快速拉套筒动作，套筒与底把的配合间隙控制在0.15mm以内，既保证滑动顺畅，又不会出现旷量晃动的问题。扳机护圈做了加大处理，适配戴手套操作的使用场景，护圈前缘做了圆弧倒角，避免勾挂衣物影响出枪速度。弹匣释放按钮设置在扳机护圈后缘的底把侧面，位置刚好对应握持时拇指的自然放置区域，按压行程控制在3mm左右，既保证操作反馈清晰，又不会因为误触导致弹匣脱落。从结构设计逻辑来看，该模型采用常见的枪管短后坐自动原理布局，枪管尾部的闭锁凸笋与套筒内壁的闭锁槽配合位置做了精准还原，抽壳钩位于套筒弹底窝右侧，尺寸参数适配9mm帕拉贝鲁姆弹的底缘厚度，抛壳挺的位置对应底把上的抛壳窗开口，抛壳角度经过模拟验证，能够保证空弹壳向右上方抛出，不会掉落在射手身上。整体外形尺寸控制在全长180mm、全高125mm、宽度30mm的范围内，属于紧凑型隐蔽携带手枪的尺寸区间，安装边界上，套筒前后的准星、照门采用燕尾槽固定结构，可根据实际射击需求调整风偏，握把底部的弹匣插口做了喇叭口导向设计，方便快速更换弹匣时的弹匣对位。在实际应用场景中，该数模可用于轻武器结构教学演示、战术装备模拟开发、影视道具三维预览等场景，建模时对各个零件的装配关系做了完整约束，可直接用于拆解动画制作，各个活动部件的运动行程都参照实物参数设置，扳机转动角度、套筒后坐距离、弹匣托弹板升降行程都和实物保持一致，能够直观展示手枪从供弹、上膛、闭锁到击发、抽壳、抛壳的完整动作流程。握把片采用的分体式固定结构，通过两个沉头螺钉固定在底把的握把框架上，拆卸维护时只需拧下螺钉即可更换握把片，适配不同手型的握持需求，扳机采用双动设计结构，扣压扳机的过程中同时完成击锤压倒与释放动作，击锤的转动轴位置做了限位结构，避免击锤转动超程撞击底把。
