三脚架支撑式光电探测瞄准装置结构

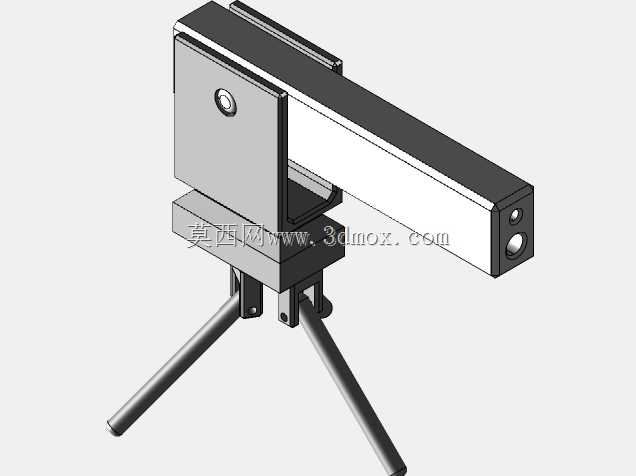

这款带三脚架支撑的探测类设备结构，在户外勘测、临时点位布防、野外作业场景中有着很广的适用空间，区别于固定安装的探测设备，它不需要提前做预埋基础，展开支腿就能快速完成架设，转场时收拢支腿即可携带，很适合需要频繁更换作业点位的使用需求。从结构设计逻辑来看，上部的主体舱体采用矩形截面的封闭式壳体，一方面可以给内部的光学元件、电路模块提供稳定的安装腔体，避免户外扬尘、淋水对内部元件造成影响，另一方面平直的壳体外侧也预留了扩展接口，后期可以根据使用需求加装辅助照明、激光指示这类外接模块。主体舱体和三脚架的连接部位做了可转动的铰接结构，水平方向可以360度回转调整朝向，俯仰方向也预留了足够的调节角度，作业时不需要挪动三脚架的整体位置，只需要转动上部舱体就能覆盖大范围的探测区域，锁紧结构采用侧面的旋钮式压块，调整到位后拧紧旋钮就能固定姿态，不会在观测过程中出现滑移偏移。三脚架的支腿采用薄壁金属管材制作，单根支腿都可以独立调整伸展角度，在不平整的野外地面、台阶坡面这类非水平安装面上，可以通过分别调整三根支腿的外张幅度，让上部的设备舱体保持水平状态，保证探测基准的准确性。支腿末端做了圆弧收头处理，既可以在硬质水泥地面上稳定支撑，也能在松软的泥土地面插入表层土体，提升架设后的整体抗风稳定性。需要注意的是当前呈现的结构中，三脚架的支腿锁定、快装连接结构未做完整呈现，实际应用中需要补充支腿长度调节的锁止结构、快装板的定位销结构，才能满足实际使用中的快速拆装、高度调整需求。上部舱体前端预留的两个同轴安装孔，是给光学探测镜头预留的安装位，孔位的同轴度公差在建模时做了严格控制，避免镜头安装后出现光轴偏移的问题，舱体侧面的圆形沉孔是操作旋钮的安装位，用来控制内部元件的焦距调整或者模式切换，所有的安装孔位都做了止口设计，装配时可以直接定位，不需要额外做调整找正，能有效提升装配效率。
