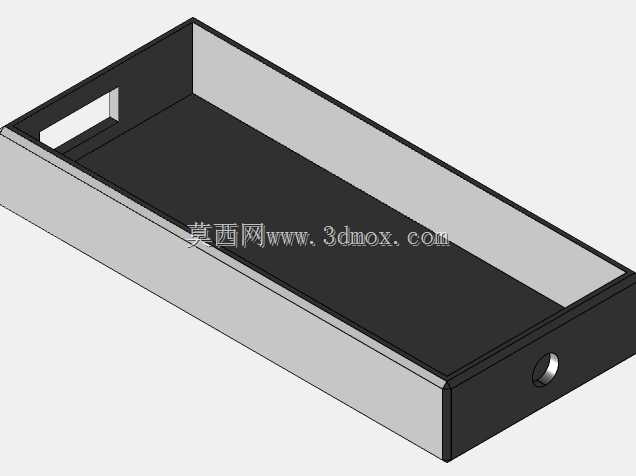

嵌入式铝制设备控制箱体结构设计

这款铝制控制箱体主要面向小型工业电控单元、桌面式检测设备、便携数据采集终端的安装场景，在实验室测试台架、小型生产线旁侧工位、户外便携检测装备中都能适配安装，区别于常规焊接铁制箱体，铝制基材的自重更轻，同时具备不错的抗锈蚀能力，在湿度偏高的车间环境中也能长期保持壳体结构稳定，不会轻易出现表层锈胀卡合不严的问题。从结构设计逻辑来看，箱体采用弯折拼合的成型思路，侧板与底板通过折边咬合加紧固件锁合的方式拼接，没有多余的外露焊缝，既减少了加工工序的复杂度，也能保证壳体拼接处的平面度，避免后期安装内部元器件时出现干涉问题。箱体侧边预留的开孔对应线缆穿装与接口固定位，开孔边缘做了翻边处理，既可以提升开孔处的结构强度，避免线缆长期摩擦割破绝缘层，也能配合防水胶圈实现基础的防尘防泼溅能力，适配车间常见的少量切削液飞溅、浮尘堆积的使用环境。箱体内腔做了统一的平面度处理，底部预留了通用的安装螺柱孔位，孔位间距兼容市面上主流的小型PLC模块、接线端子排、信号转换板的安装尺寸，不需要二次打孔就能直接固定内部电控元件，能大幅缩短装配环节的工时。箱体的敞口边缘做了内嵌台阶设计，这个结构主要是为了配合上盖安装，台阶处可以嵌入密封胶条，同时上盖扣合后不会出现外凸错位的问题，整体外观齐整，也能避免外力磕碰导致上盖移位。从安装边界来看，箱体的长宽尺寸适配标准的设备安装槽位，深度可以容纳常规厚度的电控板加接线空间，侧边的固定耳可以直接锁装在设备机架的预留安装位上，不需要额外设计转接支架，不管是嵌入设备台面安装，还是壁挂式固定都能适配。在实际选型使用中，这类铝制箱体的散热表现优于同厚度的塑料壳体，内部元器件工作产生的热量可以通过铝制壳体快速向外传导，不需要额外加装小型散热风扇就能满足小功率电控单元的散热需求，能减少设备内部的积灰问题，也能降低后期运维的清理频次。箱体边角处做了小圆弧过渡处理，没有尖锐的裁切棱角，装配作业时不会划伤操作人员，也能避免磕碰时出现边角变形凹陷的问题，整体结构兼顾了加工便利性、装配适配性与实际使用的耐用性，适合小批量设备配套时直接选用，也能根据具体的接口需求在预留区域二次开孔调整，不需要改动主体结构就能满足不同的接线需求。
