创意T型手持震动敲击工具结构设计

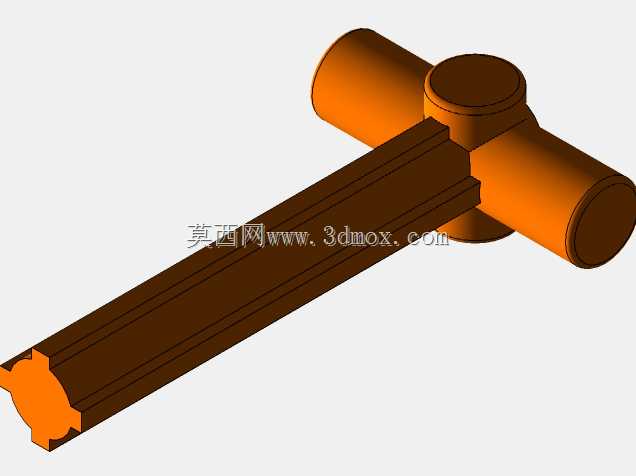

这款T型结构的手持震动敲击构件，在日常设备维保、小型构件装配场景中有着很实用的适配空间，区别于传统固定式锤头的敲击工具，它的核心设计逻辑是将震动传导路径与握持受力段做了同轴度优化，避免敲击过程中震感直接反向传递到握持部位造成操作疲劳。从结构布局来看，横向的敲击端采用对称圆柱式设计，两端的敲击面做了等径圆弧过渡，没有尖锐棱角，在敲击脆性材质构件时能有效分散接触应力，减少被敲击件的崩边风险，同时对称式的配重布局让整个敲击端的质心落在纵向握持杆的轴线上，挥动过程中不会出现偏摆力矩，新手操作也能较好控制敲击落点。纵向的握持杆采用带纵向加强筋的异型截面设计，不是常规的圆形光杆，这种截面一方面提升了杆身的抗弯曲模量，在承受斜向敲击力的时候不容易出现弯折变形，另一方面筋条形成的凹凸面能增加握持时的摩擦力，沾有少量油污的情况下也不容易打滑。杆身末端的异型卡位结构，是专门为配套外接延长杆或者助力手柄设计的，当需要处理位置较深、或者需要更大敲击力矩的作业场景时，可以直接在末端加装适配的延长构件，不需要额外更换工具，拓展了使用场景的适配范围。设计过程中特意将震动发生的内置腔体集成在横向敲击端的中心位置，没有额外突出的外置结构，整个工具的外轮廓没有多余的凸起，在狭窄空间内作业时不会被周边构件卡滞，横向敲击端的外径与纵向杆身的长度比例经过反复调整，保证单手握持时的整体重量落在手部舒适承重区间，长时间握持作业不会有明显的坠手感。安装边界方面，整个构件的外轮廓最大尺寸控制在常规手动工具的收纳尺寸范围内，可以直接放入普通的工具腰包或者便携工具箱，不需要预留特殊的收纳空间，末端的卡位结构采用通用的异型榫接尺寸，不需要定制专门的配套连接件，市面上常规的同规格延长配件都可以直接适配使用。震动传导路径上，敲击端与握持杆的连接部位做了台阶式的缓冲隔层设计，能过滤掉大部分高频震动，只保留敲击需要的低频冲击力传递到作业面，既保证了敲击作业的效率，又能降低长期使用这类工具对操作人员手部关节的损伤。
