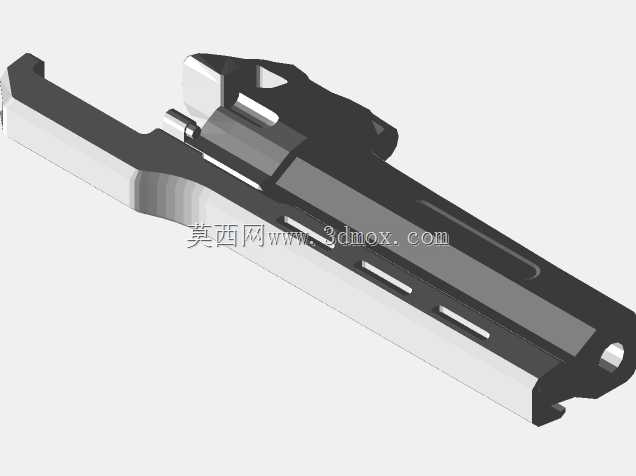

长条式快装锁紧夹持工装结构

该结构件多用于工装夹具领域的快速锁紧工位，常见于小型自动化装配线的工件定位环节，也可适配手动工装台的快速夹装需求，在电子元器件组装、小型五金件加工定位场景中，能够实现工件的快速压紧与释放，减少工位操作的辅助时长。从结构设计来看，整体采用长条式一体化布局，主体沿长度方向设置多道平行的减重槽，在保证整体抗弯刚度的前提下，有效降低构件自身重量，同时槽体结构可作为安装调节的导向位，适配不同安装间距的固定需求。构件一端设置铰接式压合端头，内置销轴连接位，可配合压杆组件实现杠杆式锁紧动作，压合面做了平齐处理，保证与被夹持工件表面的贴合度，避免压接过程中出现工件偏移或表面压损。另一端设置限位挡边，挡边处预留销孔，可与工装底座的定位销配合，实现构件本身的快速定位安装，无需额外调整安装位置即可保证锁紧行程的准确性。设计过程中优先考虑了操作的便捷性，构件侧面的防滑棱结构，方便手动调整位置时的抓持，同时整体棱角处均做了小倒角处理，避免操作过程中出现锐边划伤的安全隐患。安装边界方面，构件整体长度适配常规小型工装台的安装间距，宽度方向尺寸控制在窄幅区间，可在密集排布的工装工位中并排安装，不会出现相邻构件的运动干涉；厚度方向预留足够的压合行程空间，适配10mm以内厚度的工件夹持需求，铰接端的转动间隙控制在合理范围，既保证锁紧动作的顺畅，又避免间隙过大导致的压合位置偏差。构件的受力路径经过优化，锁紧时的作用力沿主体长度方向传递至底部安装位，多道加强筋结构对应受力集中区域设置，避免长期反复锁紧操作后出现构件变形，保证长期使用的定位精度。在实际产线应用中，该类结构可单独作为手动夹具使用，也可集成到自动化工装的气动压紧模组中，替换原有复杂的多零件锁紧结构，减少工装的装配零件数量，降低后期维护的备件成本。
