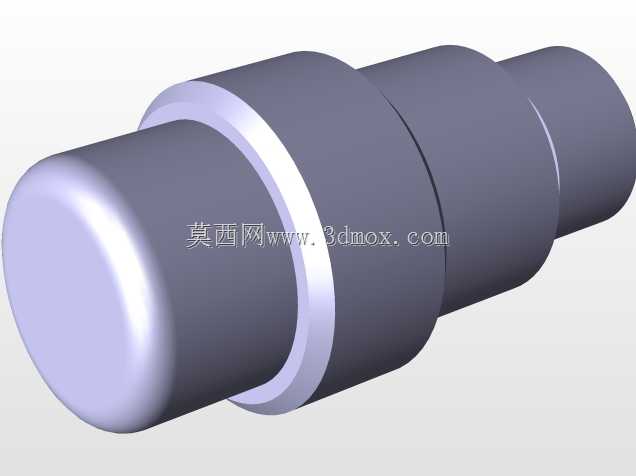

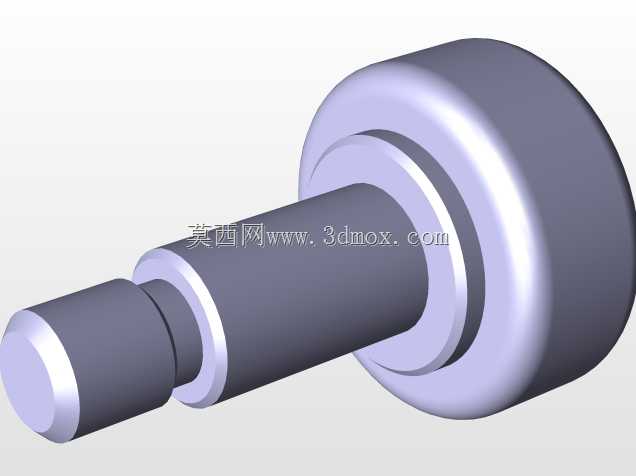

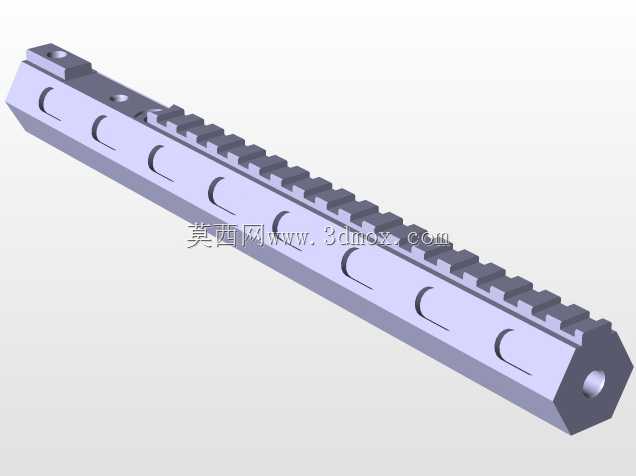

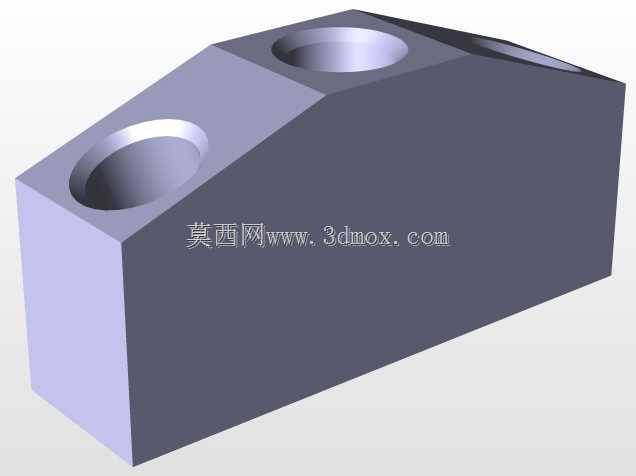

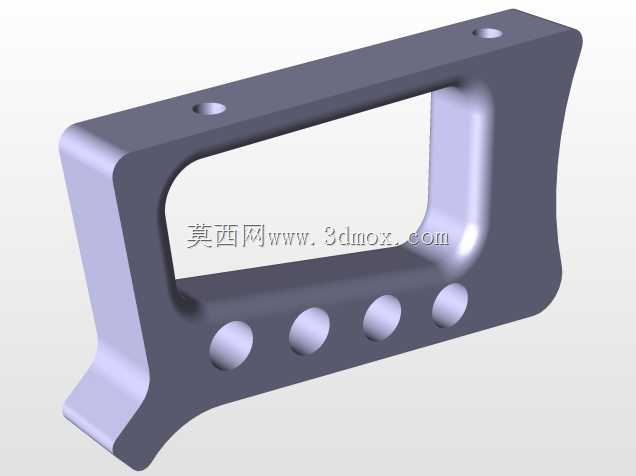

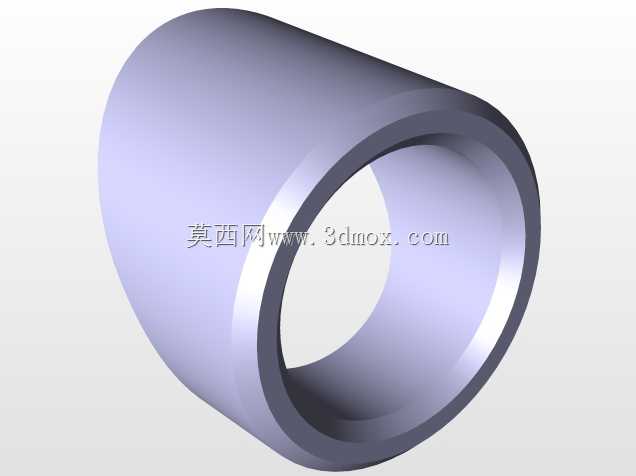

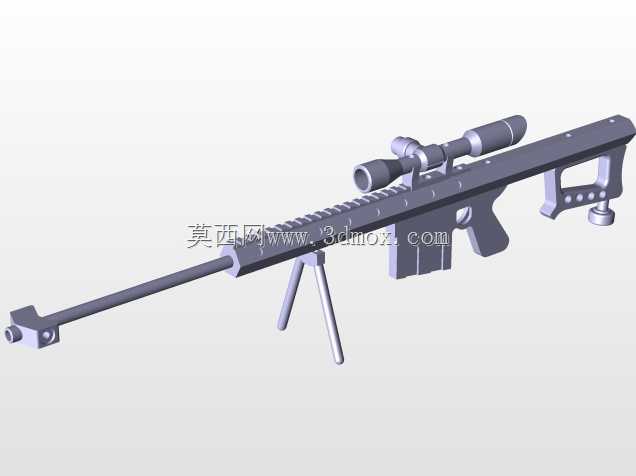

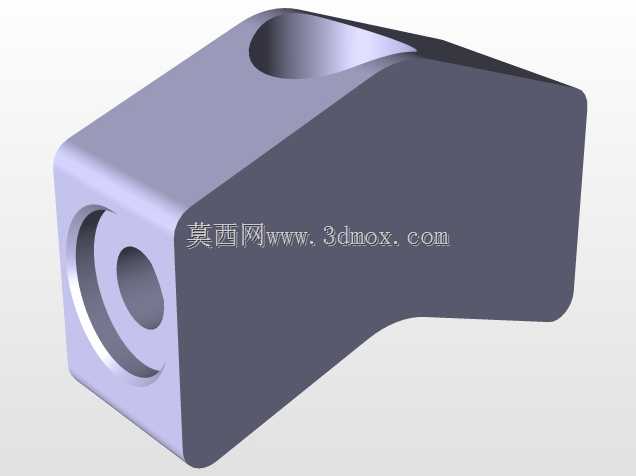

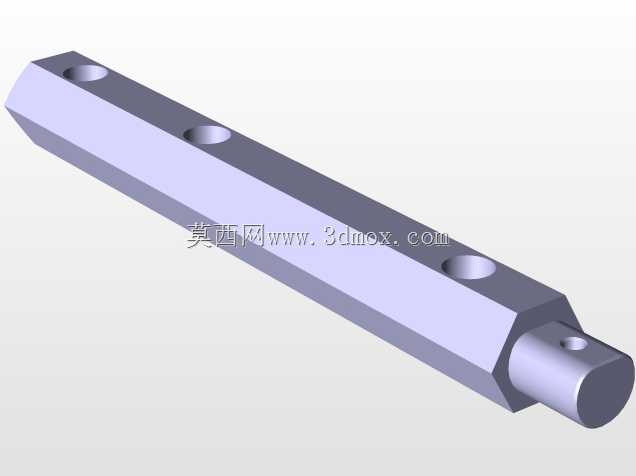

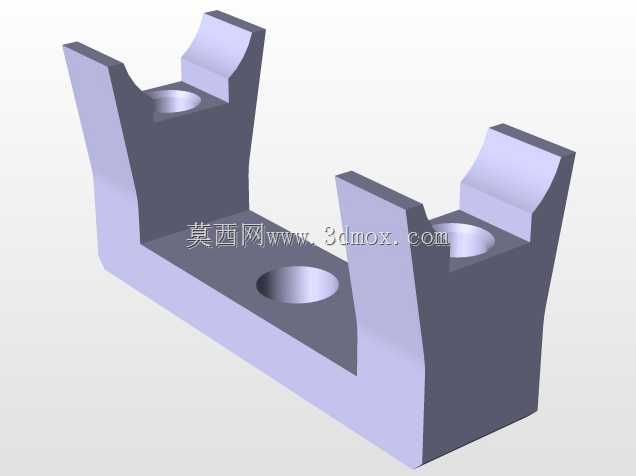

同轴阶梯轴类零件结构设计练习素材

这类同轴阶梯轴结构在常规机械传动场景中应用十分广泛，小到小型手持设备的传动杆件，大到输送线的从动辊轴，都能见到同类型结构的身影。从实际使用场景来看，这类零件主要承担扭矩传递、部件支撑、运动导向的作用，不同直径的轴段分别对应不同的装配需求：直径较细的端部轴段通常用来安装轴承、传动轮或者连接端盖，轴肩位置可以直接作为装配定位的基准面，无需额外加装定位套就能控制配套零件的轴向安装位置，减少装配环节的零件数量，降低整体装配累计误差。

在设计这类轴件的时候，首先要明确各轴段的配合公差要求，和轴承、传动件配合的轴段需要根据配合等级选择对应的公差带，非配合的外圆面可以适当放宽公差要求来降低加工成本。轴端的圆角过渡是设计中容易被忽略的细节，不同直径轴段衔接处的圆角半径需要匹配配套零件的倒角尺寸，既要避免应力集中导致轴件在交变载荷下出现断裂，也要保证配套零件能顺利装配到位，不会因为圆角过大导致零件无法贴紧轴肩定位面。

从安装边界来看，这类轴件的总长度需要匹配安装腔体的内部空间，端部伸出长度要提前计算好传动件的安装空间，避免和周边的壳体、其他传动部件发生运动干涉。轴件的同轴度公差需要根据使用转速来设定，高转速工况下要适当提高同轴度要求，减少运转过程中的径向跳动，降低轴承的额外载荷，延长整套传动结构的使用寿命。外圆表面的粗糙度也要对应功能需求，配合面的粗糙度要满足密封或者传动的要求，非配合面可以保留加工后的原始表面状态，减少不必要的精加工工序。

对于建模练习来说，这类结构可以很好地训练草图旋转、轴段特征创建、倒角圆角参数设置的基础操作，通过调整各轴段的直径、长度参数，就能适配不同的装配场景，练习过程中可以同步思考不同参数对应的加工工艺要求，把建模和实际生产的需求结合起来，避免出现脱离加工实际的不合理设计。
