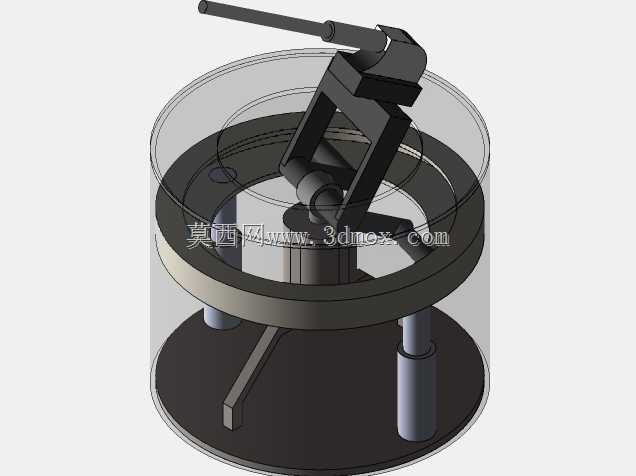

带防护外罩的遥控回转式炮座结构

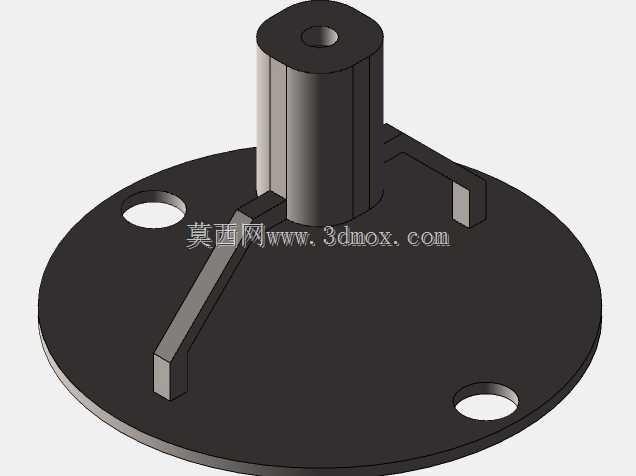

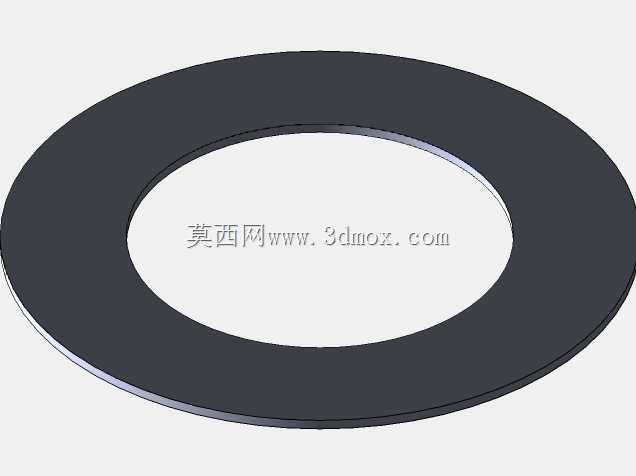

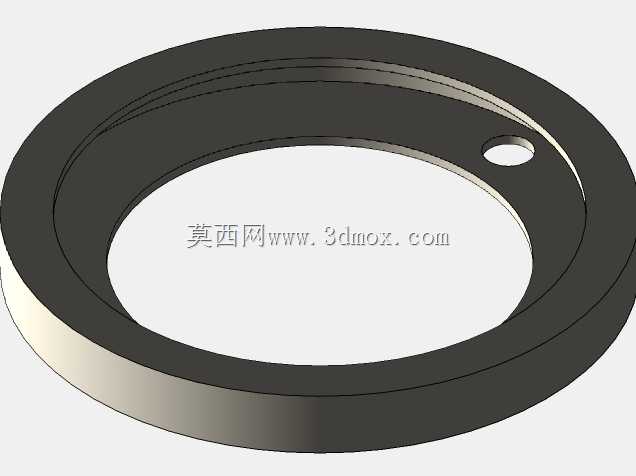

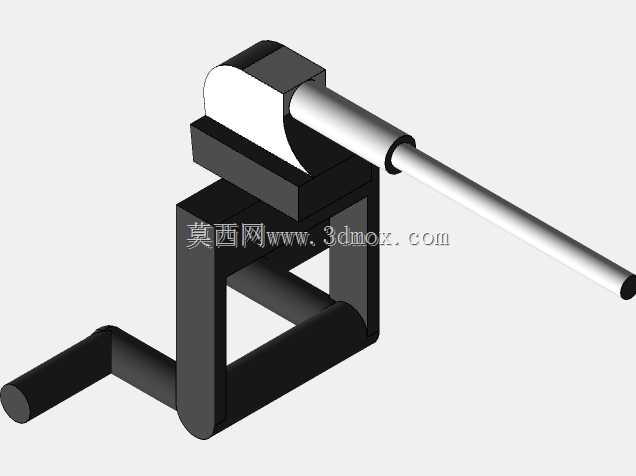

该结构主要面向安防值守、固定点位模拟演练、靶场实训场景的非致命性威慑装备需求设计，核心是实现炮管的水平全向回转与俯仰角度调节，通过遥控信号完成方位调整与击发动作，替代人工近距离操作，降低值守人员的暴露风险。设计阶段首先明确了安装边界，整体采用圆柱式分层布局，底部为圆形安装基座，基座上均布三根支撑立柱，既承担上部回转结构的全部载荷，也预留了内部走线空间，遥控信号线缆、动力供电线缆可从立柱内部空腔穿过，避免外露线缆在回转过程中发生缠绕剐蹭。回转支承设置在支撑立柱上方的环形承载平台处，平台外侧加装透明圆柱形防护外罩，外罩上下端分别与顶部环形压盖、底部基座做密封配合，可阻挡户外环境下的沙尘、雨水侵入内部传动结构，同时不会遮挡炮管的瞄准视线，日常维护时只需拆卸顶部压盖即可完成内部传动件的润滑与检修。炮管俯仰支架采用叉形铰接结构，铰接点处设置阻尼轴套，可在俯仰调节范围内任意角度锁止，无需额外加装锁紧机构即可保持炮管的瞄准姿态，适配不同高度的目标点位。水平回转采用内置齿轮传动结构，驱动电机隐藏在环形承载平台下方，传动齿轮与回转支承的内齿圈啮合，传动间隙控制在0.2度以内，保证方位调节的精准度，避免遥控操作时出现过冲或定位偏差。整体结构的安装基准为底部圆形基座的下平面，基座上预留四个均布的安装孔，可直接通过螺栓固定在混凝土基座、移动载具顶部平台或固定岗亭的顶面，安装时只需保证基座平面的水平度误差不超过千分之二，即可保证回转过程的顺畅性，不会出现卡滞或偏载磨损。设计过程中特意将所有传动部件都布置在防护外罩内部，外露部件仅保留炮管段，既降低了外部碰撞对传动结构的损坏概率，也简化了日常清洁维护的流程，外罩采用透明高强度工程塑料材质，抗冲击性能满足户外使用要求，同时不会对遥控信号产生屏蔽，保证遥控操作的信号稳定性。炮管的俯仰角度范围覆盖水平向下10度至向上45度，水平回转可实现360度无死角转动，适配不同场景下的目标覆盖需求，支撑立柱的高度经过反复校核，既保证了炮管俯仰时不会与基座、外罩发生运动干涉，也控制了整体结构的重心高度，避免回转启停时出现晃动。
