里克和莫蒂主题门式手持发射器结构设计

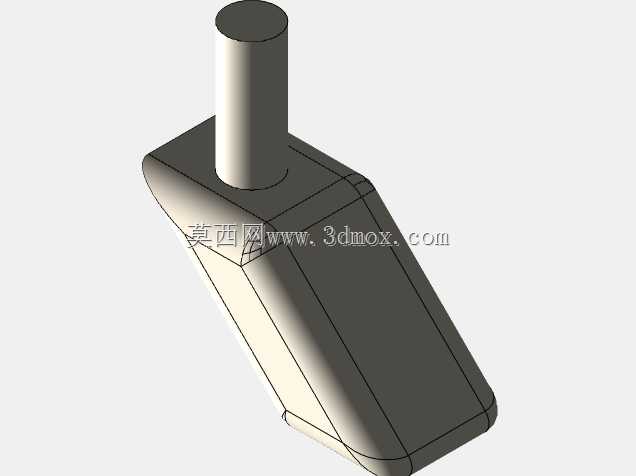

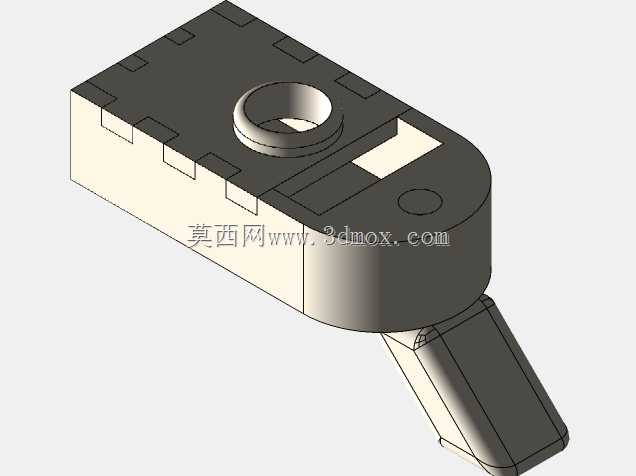

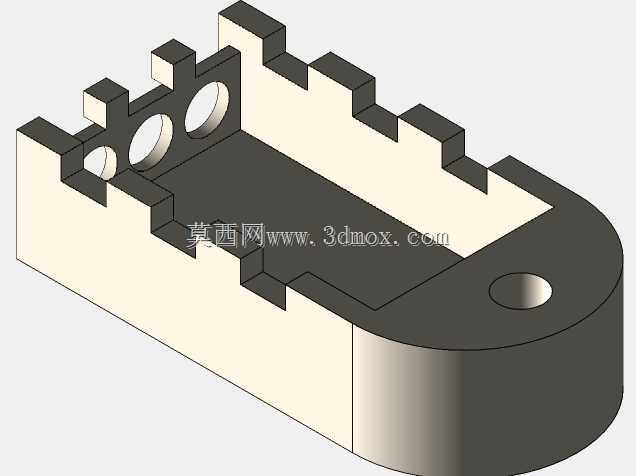

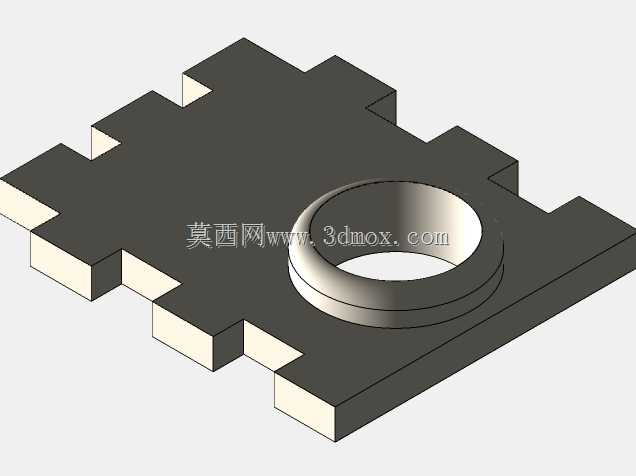

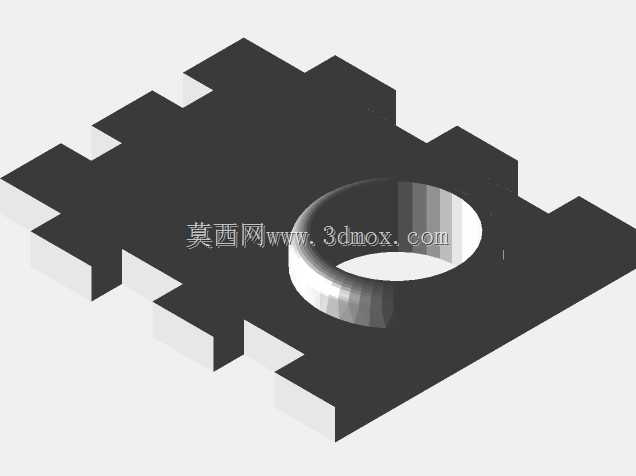

这款门式手持装置的设计，最初是面向卡通IP衍生的实体道具制作场景，可用于cosplay活动展示、主题潮玩手办配套、创意桌面摆件制作等领域，区别于常规的仿真枪械结构，整体走的是卡通化的块面拼接设计路线，没有尖锐的棱角，所有外露棱边都做了小尺寸的圆角过渡，避免使用过程中出现磕碰划伤的问题。从功能结构来看，装置分为上部的功能舱段与下部的握持段两个核心部分，上部舱段采用上下分壳的装配逻辑，壳体边缘预留了均匀分布的卡扣槽位，不需要额外打螺丝就能实现上下壳的紧密扣合，装配效率更高，也方便后期对内部的功能模块进行拆装调整。舱段顶部居中位置设计了带环形凸台的圆形安装位，可用来放置发光模块或者触发按键，凸台的高度做了严格控制，既保证安装件有足够的定位支撑，又不会突出过多破坏整体的块面视觉效果；舱段侧面预留的方形缺口，是为功能触发拨杆预留的活动空间，缺口边缘做了加厚处理，避免频繁拨动拨杆时出现壳体边缘崩裂的问题。下部握持段采用符合人体工学的倾斜角度设计，和上部舱段的连接位置做了圆弧过渡，没有生硬的直角转折，握持时手掌贴合度更好，长时间持握也不会出现硌手的问题；握持段的壁厚做了均匀化处理，整体壁厚控制在2mm左右，既保证壳体有足够的结构强度，不会因为轻微挤压出现变形，也不会因为壁厚过大导致整体重量超标，拿取时手感更轻盈。设计过程中特意控制了整体的安装边界，整体外轮廓尺寸控制在手掌可完全握持的范围内，不需要额外预留过大的安装空间，不管是作为手持道具使用，还是放在桌面作为摆件，都不会占用过多空间。壳体表面的凹槽设计，一方面是还原卡通原作里的外观细节，另一方面也能增加壳体表面的摩擦力，手持时不容易打滑；所有的装配定位柱都做了导向斜角设计，装配时可以快速对准孔位，降低装配难度。结构上没有复杂的异形曲面，所有特征都可以通过常规的注塑工艺或者3D打印工艺实现，不需要特殊的加工工序，不管是小批量的手板制作，还是批量的注塑生产，都能有效控制加工成本。内部的空腔预留了足够的走线空间，可以根据使用需求加装发光、发声模块，不需要额外对壳体进行二次打磨修改，拓展性较强。
