内窥镜器械操作端剪式执行机构

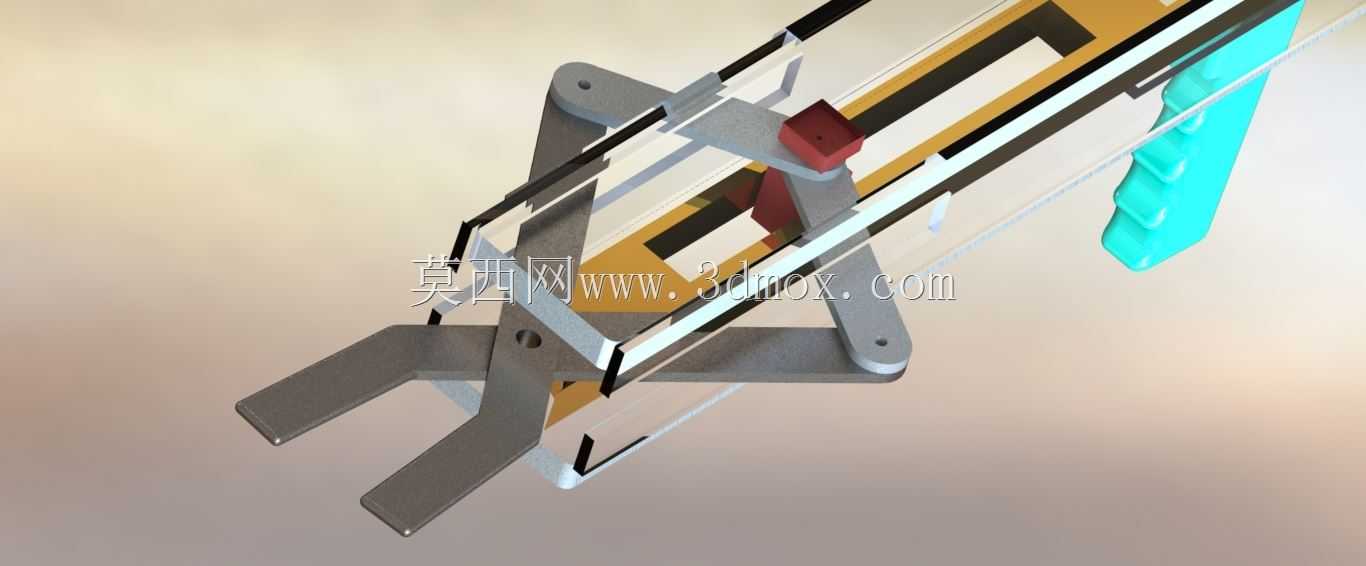

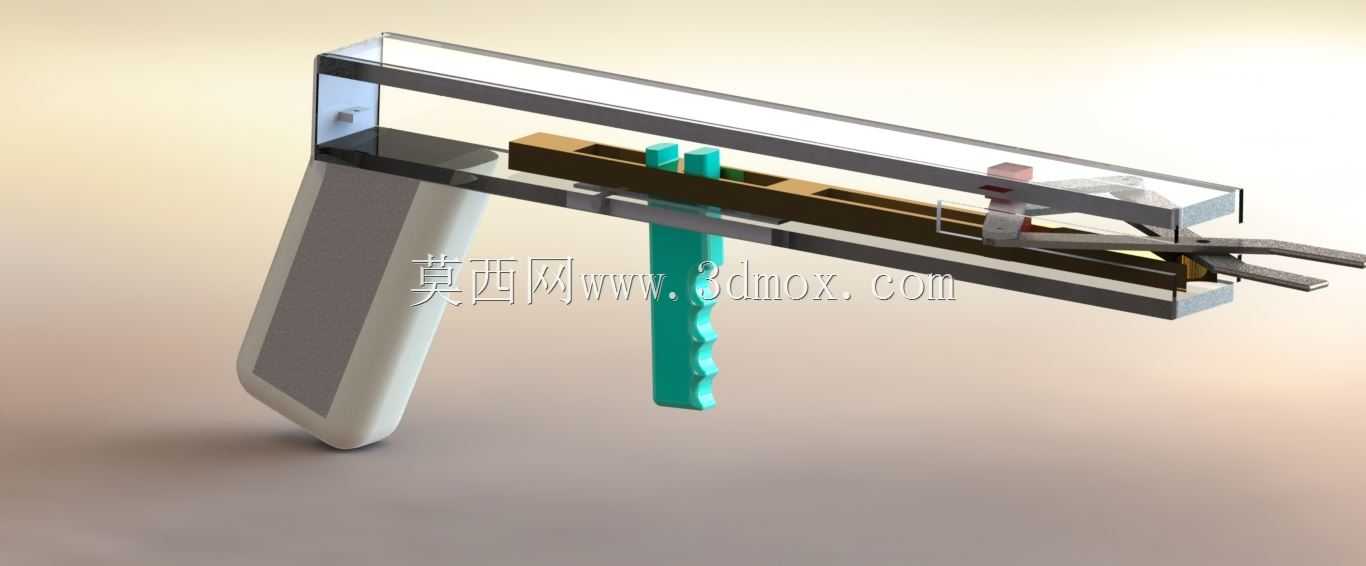

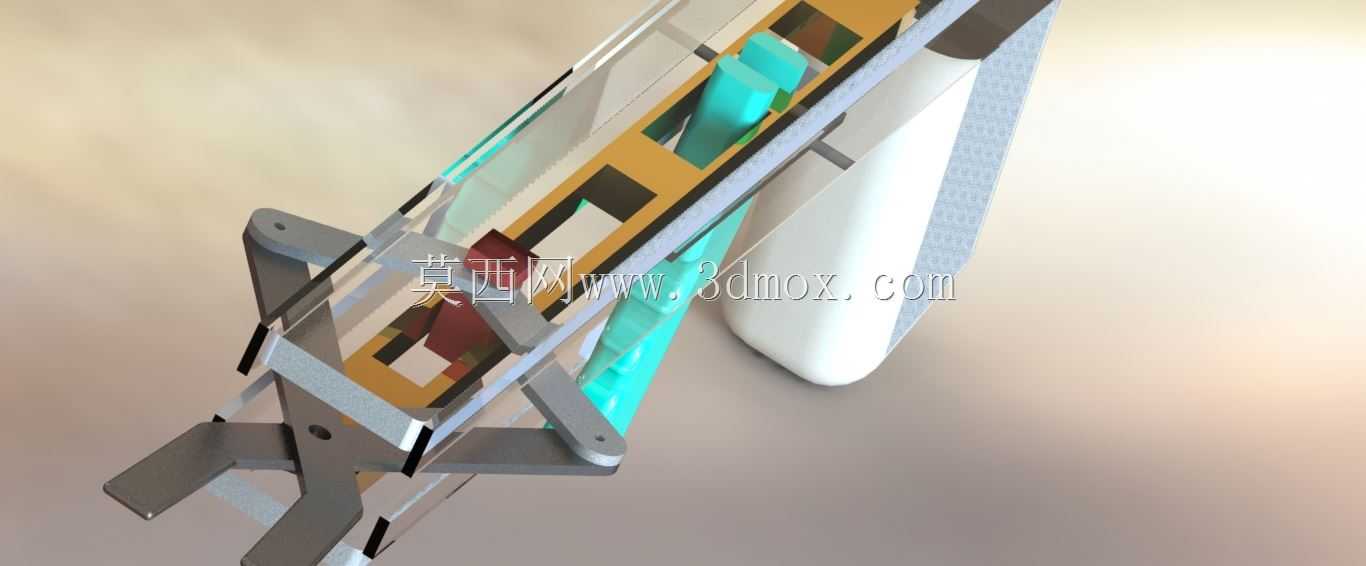

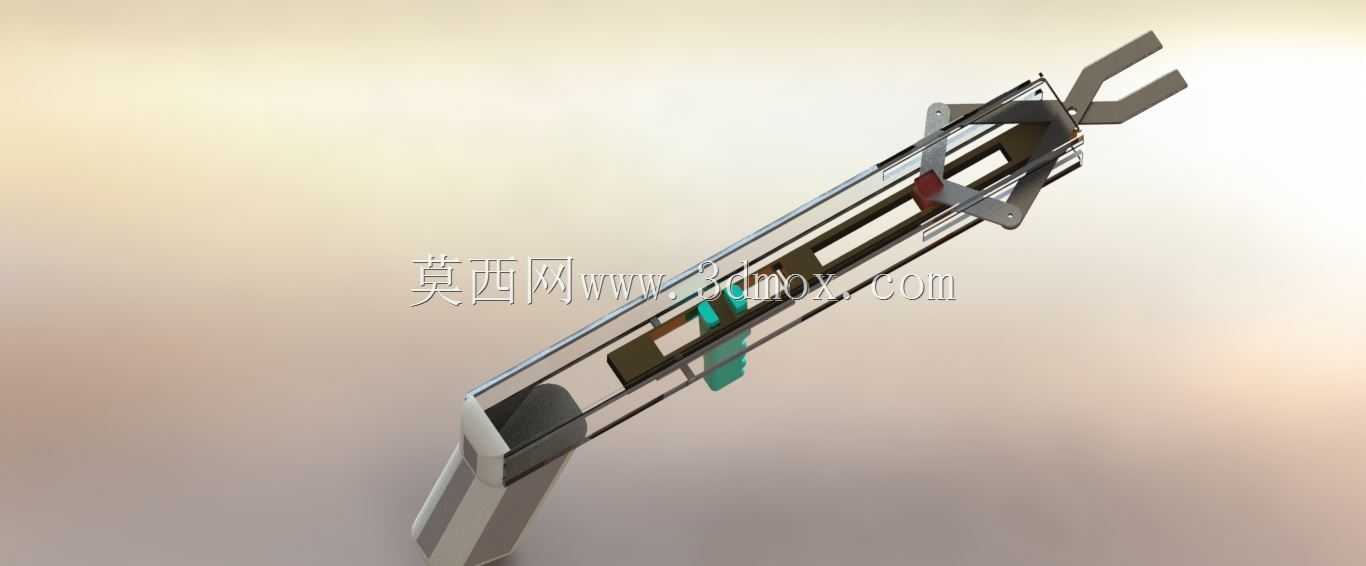

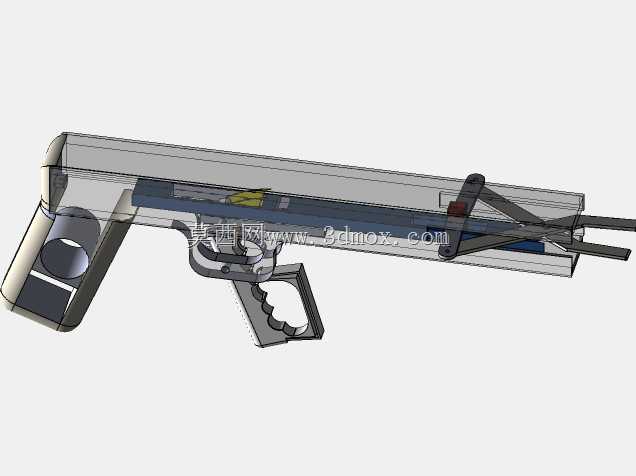

这套剪式执行机构是内窥镜配套操作器械的核心工作端结构，主要适配微创诊疗场景下的腔内组织剪切、异物夹取作业，可配合软质或硬质内窥镜的工作通道送入人体自然腔道或手术建立的微创通道内，完成常规器械无法抵达位置的精细操作。从结构设计来看，该机构采用平行四边形连杆传动逻辑，操作端的握把施力后，通过内置的传动杆将轴向推力转化为前端剪爪的开合动作，相比传统的钢丝牵拉结构，这套连杆传动的力传递效率更高，操作时的力反馈更清晰，能有效避免钢丝牵拉带来的虚位、动作滞后问题，在进行精细剪切操作时可以更精准地控制开合角度与夹持力度。前端的两个剪爪采用对称式布局，刃口做了贴合度优化，闭合时刃口全程无间隙，既能完成软组织的剪切作业，也可以夹持细小的异物或缝合针，剪爪根部的铰接点做了限位设计，最大开合角度控制在12度，适配常规内窥镜工作通道的尺寸边界，不会出现张开后卡滞在通道内的问题。整体结构的外轮廓做了圆角过渡处理，所有外露的棱边都做了倒钝，送入腔道时不会刮擦损伤腔道内壁，传动部分的连杆都隐藏在主体护壳内部，避免组织或体液渗入结构缝隙造成卡滞，也方便术后的清洗消毒。从安装边界来看，这套执行机构的主体截面尺寸适配直径10mm以内的内窥镜工作通道，后端的操作握把贴合手掌握持曲线，长时间操作也不易产生疲劳，握把上的防滑凸起结构可以保证戴医用手套操作时不会打滑。设计时充分考虑了微创器械的使用需求，整体结构没有多余的突出部件，传动路径短，操作响应快，剪爪的开合行程与握把的按动行程做了匹配优化，小幅度的握把动作就能带动剪爪完成完整的开合过程，适合在狭小的腔内空间完成精细操作。
