敞篷军用越野吉普车三维结构设计

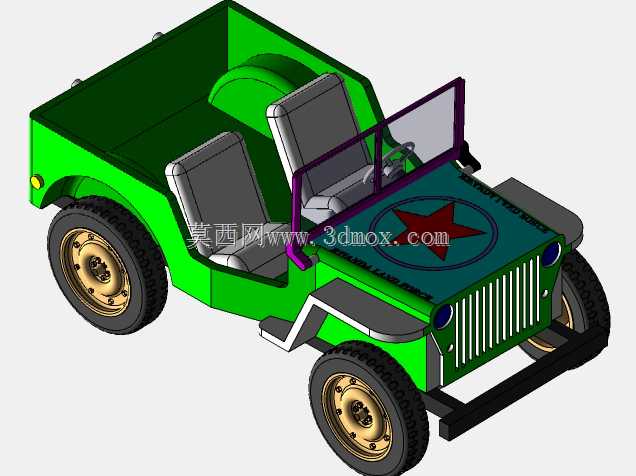

该款敞篷越野吉普的三维结构设计，核心围绕复杂地形下的人员通勤、轻型战术机动需求展开，在结构设计阶段优先考虑了非铺装路面的通过性与改装拓展空间。从整车布局来看，采用短轴距双座敞篷构型，前轮轮距与后轮轮距保持一致，最小离地间隙预留了充足的缓冲空间，能够适配沟壑、碎石坡等复杂野外地形的通行需求，前保险杠采用突出式刚性结构设计，可在低速碰撞时吸收冲击力，同时预留了外置绞盘、牵引钩的安装接口，方便后续拓展自救、拖挂功能。

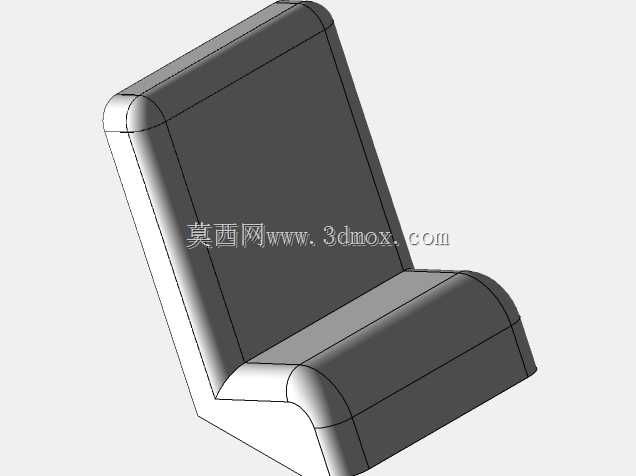

动力舱与乘员舱之间设置了独立的防火隔断，乘员舱采用无顶敞篷设计，既可以降低整车整备质量，也方便人员快速上下车，同时适配架设轻型装备的使用需求；座椅采用独立式人机工程布局，靠背角度与坐垫高度按照长时间越野乘坐的姿态设定，能够缓冲路面颠簸带来的冲击力，前风挡采用可翻倒结构，在特殊使用场景下可以向前放倒固定在引擎舱盖上方，降低整车正面投影高度。

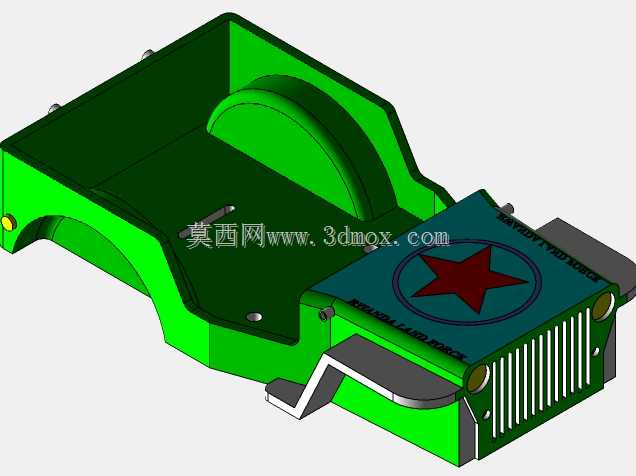

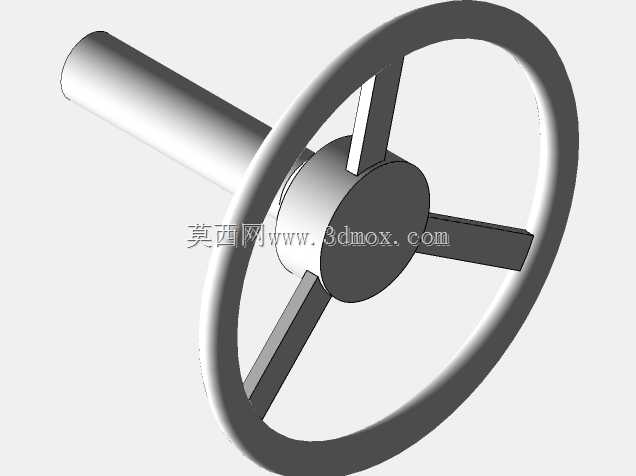

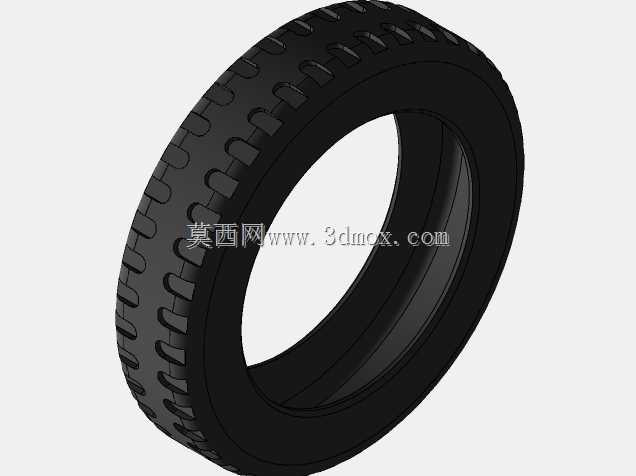

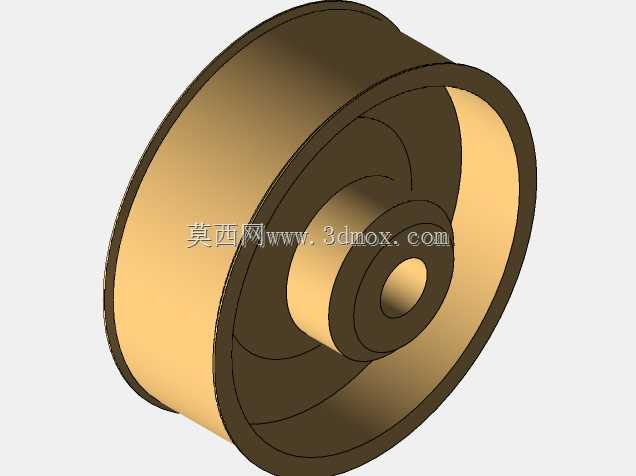

行走系统部分，轮胎采用大颗粒越野花纹设计，轮辋为钢制多辐结构，能够承受大扭矩输出与路面冲击，悬架系统预留了足够的跳动行程，避免越野工况下悬架触底失效；转向系统采用循环球结构，适配大尺寸越野轮胎的转向力矩需求，制动系统为四轮鼓式构型，在泥泞、涉水工况下具备更好的密封性与可靠性。引擎舱盖表面预留了标识安装区域，前部采用竖向格栅进气结构，既能够保证散热效率，也可以对前部散热部件形成防护，两侧圆形大灯采用内嵌式安装，降低越野过程中被飞石击碎的概率。

在建模过程中，所有部件的安装边界都做了干涉校验，比如转向轮在最大转角状态下不会与翼子板、前保险杠发生剐蹭，座椅调节行程内不会与后方动力舱隔断、侧方车身结构发生碰撞，敞篷状态下乘员的头部空间预留了足够的安全余量，同时整车的外廓尺寸满足轻型越野车辆的道路通行限界要求，既可以通过常规公路的限宽设施，也能够适配大部分运输机、通用运输车辆的装载空间，方便跨区域投送使用。车身侧面的脚踏结构采用突出式设计，方便人员踩踏上下车，同时也能对车身侧面形成一定防护，避免侧面剐蹭直接损伤车身主结构。
