长筒型空心轴驱动电机结构设计

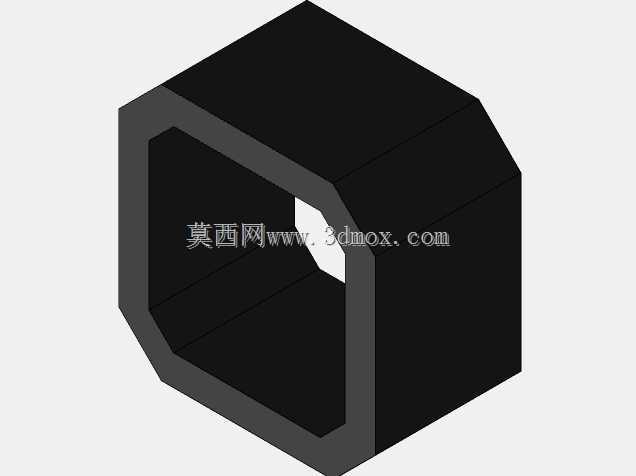

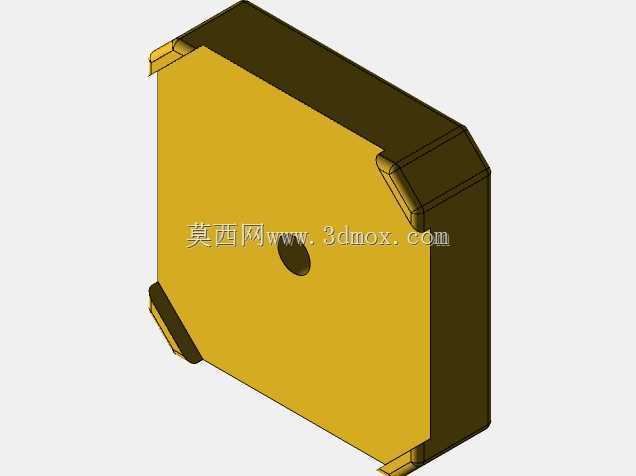

　　在自动化输送线、精密辊筒传动设备、小型电动执行机构的设计场景中，这类长筒型空心轴结构的动力部件常被用作核心驱动单元，区别于常规实心轴电机的安装逻辑，其空心贯通的轴芯设计可直接穿设走线、穿装定位杆或是配套芯轴类传动件，大幅压缩设备整体的轴向安装空间，尤其适合对安装厚度有严格限制的窄幅输送、内置走线的电动辊组场景。从结构设计逻辑来看，该部件采用一体化长筒式外壳设计，外壳主体做哑光黑色表面处理，既可以在工业车间多粉尘、少量油污的使用环境下降低表面污渍附着的辨识度，也能通过金属壳体的均匀壁厚实现运行过程中的热量均匀散出，避免局部热量堆积导致的绕组性能衰减。端部的安装定位端采用同轴阶梯结构设计，外圈的定位止口与设备安装位的基准孔配合时，

　　可直接保证转子组件与安装基准的同轴度，无需额外做同轴度校准工序，能有效降低现场装配的调试难度，减少因安装偏心导致的运行振动、轴承磨损过快问题。空心轴的内孔做了精密的公差匹配设计，既可以满足穿设线缆时的过线空间需求，也可以在配套外接传动轴时，通过内孔与外接轴的间隙配合传递扭矩，端部的内孔倒角设计可方便装配时的轴件导入，避免硬敲装配导致的轴端变形、轴承内圈损伤。从安装边界来看，该部件整体为细长圆柱形态，径向尺寸远小于轴向长度，安装时仅需固定端部的安装法兰位即可，筒身部分无需额外设置支撑点，可直接嵌入辊筒内部、狭长安装腔体内使用，适配那些径向安装空间局促、轴向有足够布置空间的设备结构。在实际功能实现上，

　　这类结构的动力部件可直接作为电动辊的内置动力源，替代传统的外置电机加链轮传动的结构，省去了外露传动件的防护设计需求，也降低了传动过程中的噪音与功率损耗，运行时动力直接通过空心轴传递给辊筒外壁，传动链路更短，传动效率更高。设计过程中需要重点控制长筒壳体的直线度公差，若壳体直线度超差，会导致内部转子与定子之间的气隙不均匀，运行时出现电磁噪音增大、输出扭矩波动的问题，同时两端轴承位的同轴度公差需要控制在0.02mm以内，才能保证长轴转子高速运行时的动平衡性能，避免出现径向窜动。空心轴的壁厚设计需要兼顾扭矩传递能力与内孔过线空间，壁厚过薄会导致轴件抗扭强度不足，大负载启动时出现轴件扭转变形，壁厚过厚则会压缩内孔可用空间，

　　无法满足穿线或是穿装芯轴的使用需求，设计时需要根据额定输出扭矩做对应的强度校核，选取合适的壁厚参数。端部的出线位置做了密封结构预留，可配套密封圈实现端部的防尘防油防护，适配车间内有少量切削液、油污飞溅的使用场景，避免异物进入壳体内部影响绕组绝缘性能与轴承润滑效果。在配套设备选型时，需要注意该部件的径向安装尺寸与安装腔的内径匹配，预留0.5-1mm的装配间隙，避免装配时出现壳体挤压变形，同时轴向固定时需要预留0.1mm左右的热膨胀间隙，避免设备长时间运行升温后，壳体热胀伸长导致的轴承轴向受力异常。这类结构的动力部件相比传统分体式电机加传动辊的结构，整体集成度更高，装配工序更少，在物流分拣线、小型传送带、精密印刷设备的辊筒驱动场景中有着广泛的应用空间，其一体化的结构也减少了外露部件的安全隐患，无需额外设置传动件防护罩，更符合现代工业设备紧凑化、集成化的设计趋势。
