带M4螺钉孔多规格非自锁枪夹结构

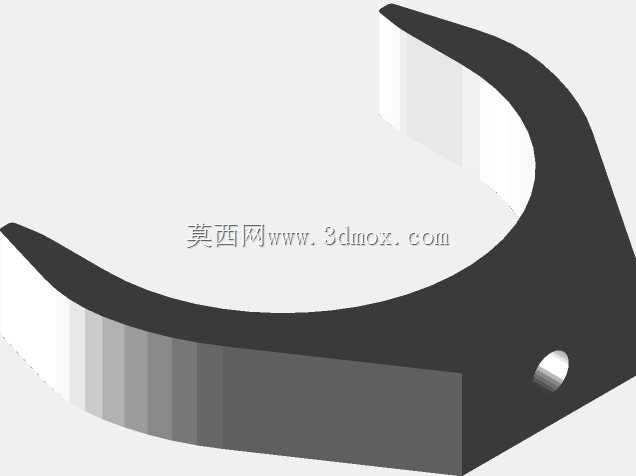

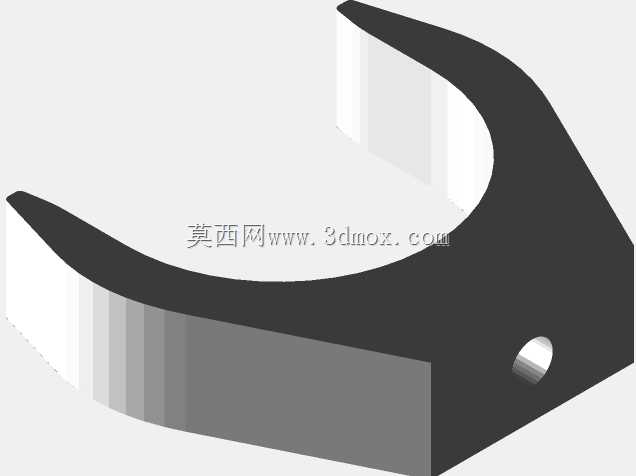

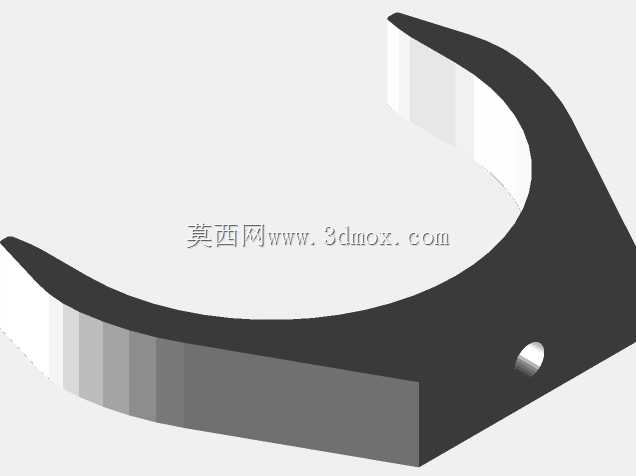

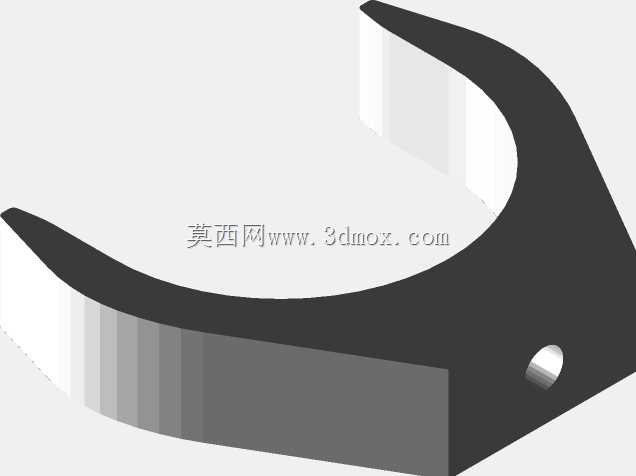

这类带M4螺钉孔的枪夹，主要适配气枪类器械的夹持固定需求，在民用射击运动器材维护、工装夹持工位、户外气枪配件改装场景中都有实际应用，核心作用是为枪身提供稳定的辅助夹持点位，避免使用过程中枪身部件移位，同时也可作为配套工装的夹持接口，拓展气枪的加装适配性。设计之初首先考虑的是不同管径枪身的适配需求，因此做了五种不同曲率半径的规格，分别对应r15、r17.5、r20、r25、r30的夹持内弧，也就是适配直径30mm到60mm的圆柱类枪身部位，选型时可直接根据待夹持部位的外径匹配对应规格，无需额外修配内弧面。结构上采用单侧开口的C型夹持形态，开口端的弧度做了平滑过渡处理，安装时可直接从侧方卡入待夹持部位，不需要从杆件端部穿装，大幅提升了现场装配的效率，尤其是在已组装完成的枪身加装场景下，这种侧装结构能避免拆解原有枪身部件。夹持臂的厚度做了等强度设计，弧面受力最大的根部位置厚度比端部厚1.2mm，既保证夹持状态下的结构刚性，不会因为拧紧螺钉出现臂体变形导致夹持力不足，也尽可能控制了整体重量，避免加装后对枪身的重心平衡造成过大影响。端部预留的M4螺钉孔为通孔设计，安装时可直接穿入标准M4内六角螺钉，配合对应的压块或者直接顶紧在枪身表面，实现锁紧固定，孔位的位置做了偏心处理，螺钉拧紧时的顶紧力方向正对夹持弧面的圆心位置，能保证锁紧时受力均匀，不会出现单侧受力导致夹偏的问题。需要注意的是，这类枪夹不属于自锁式结构，夹持力完全依靠M4螺钉的顶紧力提供，因此在大后坐力的使用场景下，需要配合防滑垫片使用，或者在接触面上做滚花处理提升摩擦力，避免连续射击过程中出现夹件滑移的问题。外形上整体没有尖锐棱角，所有外边缘都做了R1的倒角处理，既避免安装使用过程中划伤操作人员，也能减少应力集中点，提升零件的抗疲劳强度，安装边界上，单个夹件的最大外轮廓宽度不超过40mm，突出枪身表面的高度不超过15mm，加装后不会影响枪身的正常握持操作，也不会和其他瞄准配件、握把配件产生安装干涉。建模过程中对弧面的贴合度做了公差预留，内弧面的尺寸比标称适配直径小0.1mm，保证卡入后能和枪身表面充分贴合，避免出现线接触导致的夹持力不足问题，螺钉孔的位置和夹持臂的垂直度控制在0.05mm以内，保证螺钉拧紧时不会出现别劲的情况，延长螺钉和夹件的使用寿命。
