库伯拉海盗枪结构件三维设计

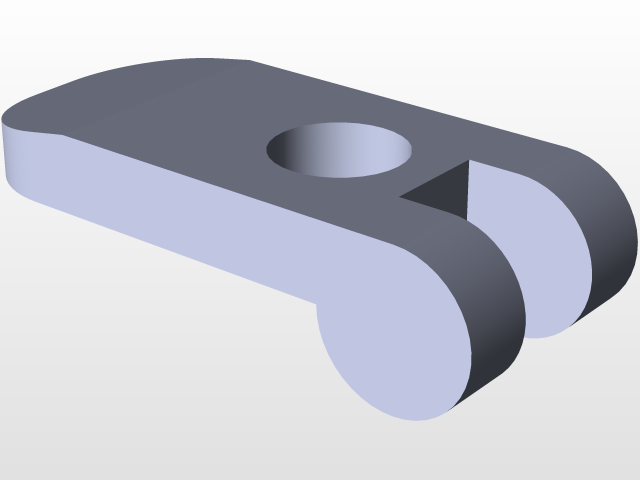

该结构件属于枪械类铰接连接构件，主要应用于轻武器的活动部件衔接场景，承担枪械开合、转动部位的载荷传递与运动限位作用，在轻武器设计、仿真教具制作、影视道具枪械搭建领域均有实际使用需求。从结构功能来看，该零件一端为双叉式铰接耳结构，可通过销轴与对应配合件实现绕轴转动，另一端为带通孔的平直段，可通过紧固件与枪身主体结构实现刚性连接，中间的通孔可用于穿设销轴或定位销，保证零件安装后的同轴度与定位精度。设计过程中优先考虑铰接部位的转动灵活性与结构强度，双叉耳的内侧间距需与配合件的连接端厚度保持严格公差配合，避免转动过程中出现卡滞或旷量过大的问题；零件整体采用等厚板材类结构设计，外轮廓的圆弧过渡可有效降低应力集中系数，在承受冲击载荷时避免尖角处出现应力断裂风险。外形尺寸方面，零件整体长度方向的安装边界需适配枪身对应位置的安装空间，双叉耳的外圆弧半径与平直段宽度保持一致，保证零件外轮廓的流畅性，中间通孔的直径需匹配对应销轴的尺寸公差，采用基孔制配合设计，兼顾装配便利性与连接可靠性。建模过程中先绘制主体轮廓草图，通过拉伸特征生成基础实体，再对铰接耳部位进行切除开槽，最后完成所有棱边的圆角过渡处理，所有特征均采用全参数化驱动，可根据实际装配需求快速调整各部位尺寸参数，适配不同规格的枪械结构改装或教具制作需求。零件的壁厚设计充分考虑轻量化与结构强度的平衡，在保证铰接部位抗冲击强度的前提下尽可能减小整体厚度，降低整体结构重量，铰接耳的根部做了加厚过渡处理，避免转动受力时根部出现断裂失效。
