霍夫曼SDR78射钉枪夹下部优化结构

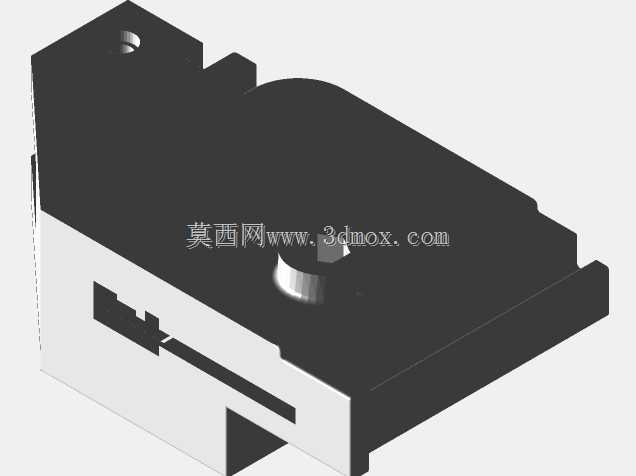

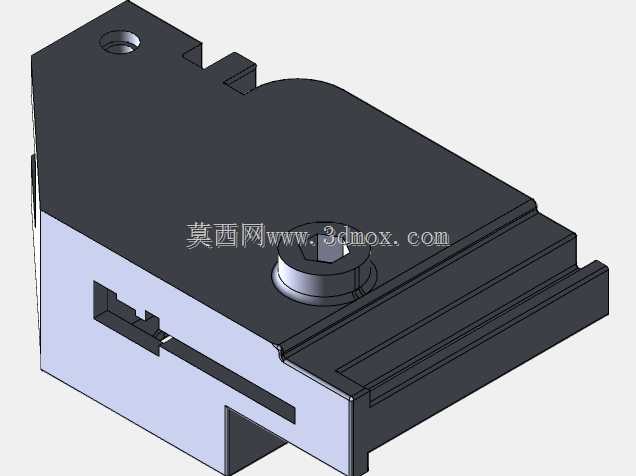

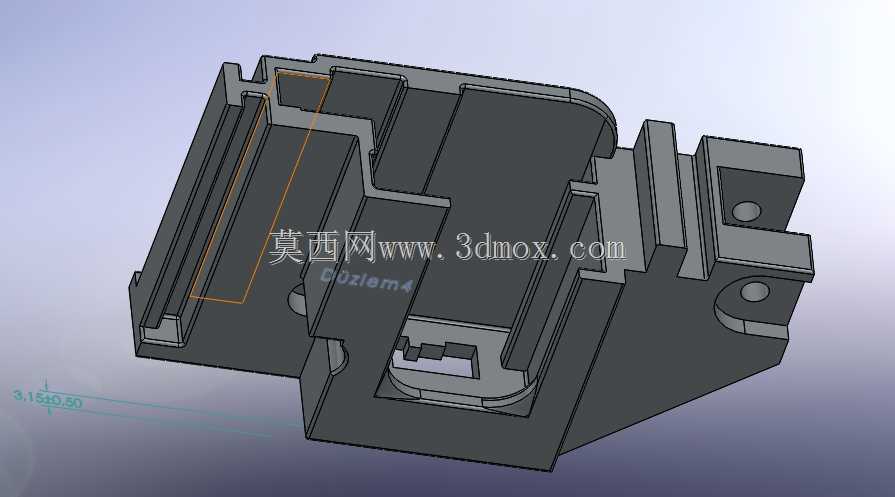

在建筑装修、机电安装、钣金固定这类现场紧固作业场景里，射钉枪是替代人工锤击、实现快速基材固定的核心手持工具，而枪夹下部作为射钉排料、导向送钉的核心承载部件，长期承受高频冲击载荷、钉排摩擦以及作业时的意外磕碰，是原厂射钉枪里损耗率偏高的易失效结构。本次优化的结构针对霍夫曼SDR78型射钉枪的原厂夹下部缺陷做针对性重构，原厂件在长期高频使用下，容易出现导向槽磨损变形、卡钉、定位凸台断裂的问题，直接导致送钉错位、击发失效，甚至出现飞钉的安全隐患。设计过程中首先还原了原厂件的安装边界，所有安装孔位、对接卡槽、击发让位缺口的尺寸完全匹配原枪的装配公差，不需要对枪身其他部件做任何改装就能直接替换安装，整体结构的外形轮廓完全贴合原枪的握持区域，不会额外突出造成握持硌手或者作业时的空间干涉。结构上对原有的送钉导向槽做了壁厚加强，把原设计里壁厚偏薄的易断裂凸台做了圆弧过渡处理，消除应力集中点，同时优化了钉排导向的滑轨曲面，减少钉排推送过程中的卡滞阻力，让钉排进给更顺畅。针对原结构容易积灰卡屑的缝隙做了让位扩容，作业时带入的混凝土碎屑、金属浮锈可以顺着预留的排屑间隙滑落，不会堆积在导向槽内造成卡钉。安装时只需要对准枪身的定位销孔，拧入原有固定螺丝即可完成替换，和枪身的击发组件、钉仓上盖的配合间隙控制在合理公差范围内，不会出现击发时的部件剐蹭。日常作业中，不管是混凝土墙面的线槽固定、轻钢龙骨的吊顶安装，还是薄钢板的快速铆接，该结构都能承受高频击发的冲击载荷，相比原厂件的抗疲劳寿命有明显提升，减少现场作业时因为部件损坏导致的停工换件时间，适配一线安装工人的高强度连续作业需求，结构的加强设计也没有额外增加过多重量，不会改变射钉枪原有的握持重心，长时间手持作业也不会额外增加手臂负担。
