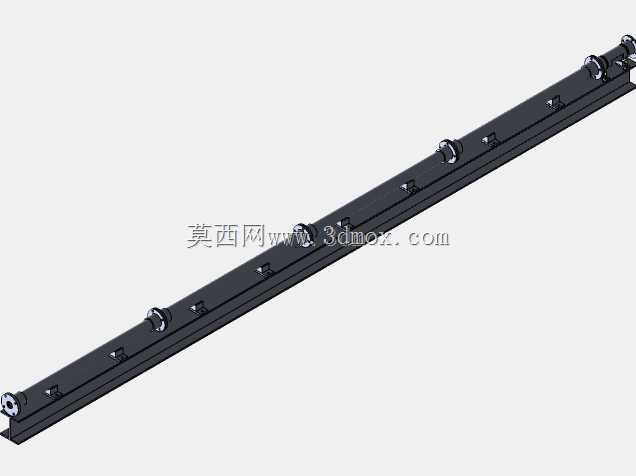

长条式工业气路吹气组件结构设计

这款长条式气路吹气组件，主要面向工业生产线上的连续吹扫、气幕隔离、工件表面除尘除液场景设计，常见应用在冲压生产线的板料表面碎屑清理、印刷设备的走料面浮尘吹除、薄膜加工线的静电辅助气幕分隔、食品包装线的包装面余液吹干工位，相比单点式气枪，其长条形的结构可以覆盖更大的作业宽度，无需布置多个单点气嘴就能实现整幅宽度的均匀吹气，减少气路分支接头带来的泄漏点与压力损耗。从结构设计逻辑来看，主体采用一体化的长条型材作为气腔载体，沿长度方向等距布置可调式喷嘴座，每个喷嘴的出气角度可以根据实际吹扫角度需求单独微调，两端设置快插式气路接口，既可以单端进气满足短行程吹扫需求，也可以两端同时进气平衡长气腔的首尾压力差，避免靠近进气端出气压力过大、远端压力不足导致的吹扫效果不均问题。组件上配套的固定卡扣采用快装式结构，可直接卡接在标准工业铝型材的T型槽内，也可通过侧面的安装孔配合螺栓固定在设备机架的安装面上，安装时不需要额外制作复杂的转接支架，调整位置时只需松开卡扣的锁紧螺丝就能沿长度方向滑动调整固定点位，适配不同宽度的作业面。外形上主体截面为窄边矩形结构，整体厚度控制在较小尺寸，安装后不会占用过多设备周边的操作空间，不会干涉生产线工件的正常走料路径，两端的气路接口采用标准气动快插规格，可直接匹配车间常规的气动软管规格，不需要额外定制转接头。设计时针对气腔的壁厚做了耐压校核，在常规工厂0.4-0.6MPa的供气压力下不会出现腔体变形、接缝漏气的问题，喷嘴的出气缝隙做了收敛式设计，能够在相同供气压力下获得更高的出气流速，提升吹扫效率的同时降低压缩空气的耗气量，每个喷嘴座内部都设置了简易的导流结构，避免气路内的冷凝水直接直吹到工件表面，适配多数工业现场的常规压缩空气质量条件。在实际选型适配时，可根据作业面的实际宽度选择对应长度的组件，安装时需保证组件的喷嘴出气方向与工件表面呈合适的倾角，避免垂直吹气造成的气流反弹带起周边碎屑，两端进气的工况下需要保证两侧供气压力基本一致，才能获得整幅宽度均匀的出气效果，组件的固定点位间距设置在合理范围，避免长尺寸安装后出现主体下垂变形，影响吹气角度的一致性。
