TGM-1G肩扛式导弹结构三维模型

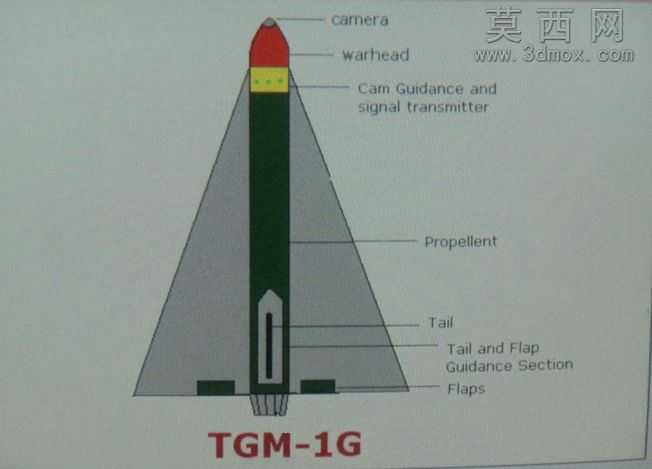

本模型为TGM-1G肩扛式导弹的全结构三维建模作品，建模过程严格参考该型导弹的结构示意图进行比例还原，首先通过草图绘制勾勒导弹整体的三角翼布局轮廓，确定弹体的总长与翼展比例关系，确保整体气动外形符合三角翼配置的设计特征。建模阶段采用分层构建的思路，从弹头部分开始依次完成导引头、战斗部、制导信号传输舱、推进剂舱、尾段、尾翼与襟翼制导段、尾部襟翼等独立结构的建模，每个舱段之间预留合理的装配定位基准，保证各部件拼接后同轴度符合设计要求。材质渲染方面，针对不同舱段的功能特性匹配对应材质：弹头导引头部分采用半透明磨砂光学材质模拟摄像导引窗口，战斗部段采用哑光红色涂装搭配黄色识别环，制导信号传输舱段采用深墨绿色哑光金属材质模拟弹体外壳，三角翼面采用浅灰色航空铝合金材质并做轻微做旧处理，尾段结构采用深灰色复合材质呈现，襟翼等活动部件单独设置材质分组便于后续调整。结构设计上完整还原了该型导弹的三角翼稳定布局，清晰呈现从前端摄像导引头、战斗部，到中部摄像制导与信号传输模块、推进剂储舱，再到尾部尾翼、尾翼襟翼制导段、可调襟翼的完整结构链路，各部件之间的连接关系、相对位置完全匹配示意图标注，可清晰展示导弹内部的舱段划分与外部气动部件的布局逻辑。建模过程中对弹体表面的标识、尾部的喷口结构、三角翼与弹体的连接加强结构都做了细节还原，避免过度简化导致结构特征缺失，整体模型可用于导弹结构原理展示、军工装备科普演示等场景，各部件均为可编辑的参数化建模结构，支持后续的结构拆解、动画演示等二次开发操作。
