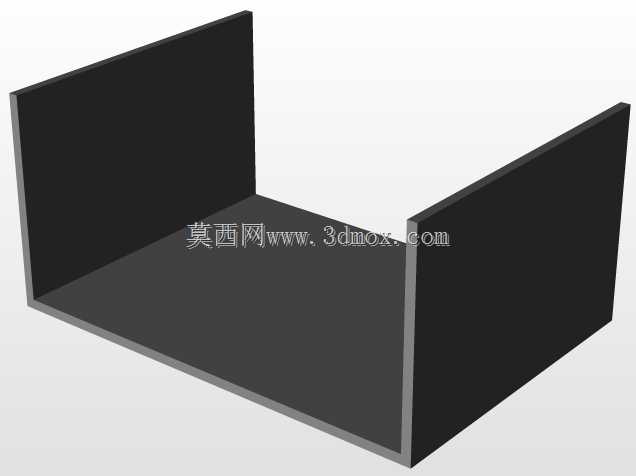

参数化骨骼式机械结构建模设计方案

这类参数化骨骼式结构的核心应用场景，集中在非标机械设计的快速迭代环节，尤其是需要频繁调整杆件长度、铰接点位、传动路径的工装夹具、可调式输送挡停机构、小型变位机支撑臂这类需要多姿态调整的部件设计中，区别于传统固定尺寸建模的思路，骨骼建模的逻辑是先搭建可驱动的参数骨架，再基于骨架附着实体结构，后续调整时仅需修改骨架对应参数，所有关联的实体特征、配合关系都会自动更新，能大幅减少多版本迭代时的重复建模工作量。从实际设计落地的角度看，这类结构的设计思路是先梳理所有运动副的自由度边界，明确每个铰接点的可调行程范围，先在草绘层面搭建由点、线构成的骨架线框，给每段骨架线绑定对应的尺寸参数，比如臂长、摆角范围、安装基准面的偏移量，所有参数之间设置好关联约束，避免调整时出现运动干涉的逻辑错误，比如相邻两段摆臂的夹角参数要设置硬限位，对应实际结构中机械硬挡块的最大行程，避免参数调整后出现结构穿模、超出实际零件可加工范围的问题。在安装边界的考量上，骨架建模阶段就要提前预留安装基准的接口，比如和设备主机架连接的法兰面位置、驱动元件的安装点位，都要在骨架上设置固定的参考点，后续不管臂长参数怎么调整，这些安装基准的相对位置不会出现偏移，能保证最终生成的实体结构可以直接和现有设备完成适配，不需要二次调整安装孔位。外形尺寸层面，基于骨架生成的实体结构，壁厚、加强筋位置、铰接处的轴孔直径都和骨架参数做关联，当调整骨架的臂长参数时，实体的壁厚会按照预设的比例自动匹配，避免长臂结构出现刚性不足的问题，同时铰接处的轴孔配合尺寸会保持统一规格，不需要重新选型销轴、衬套这类标准件。这类建模方式尤其适合系列化产品的开发，比如同一款可调支撑臂需要做三到四种不同行程的规格，只需要调整骨架的对应参数，就能快速生成全套不同规格的三维模型，所有工程图的尺寸标注、BOM表信息都会同步更新，能大幅压缩系列化产品的开发周期，减少人工修改模型时出现的尺寸错漏问题。在实际结构功能上，骨骼式参数结构可以提前在建模阶段做运动仿真验证，通过驱动骨架的参数变化，模拟整个机构的全行程运动，提前排查运动过程中是否会和周边设备出现干涉，铰接点的受力角度是否在合理范围内，不需要等到实体加工完成后再做试装调整，能有效降低样机试制的返工成本。
