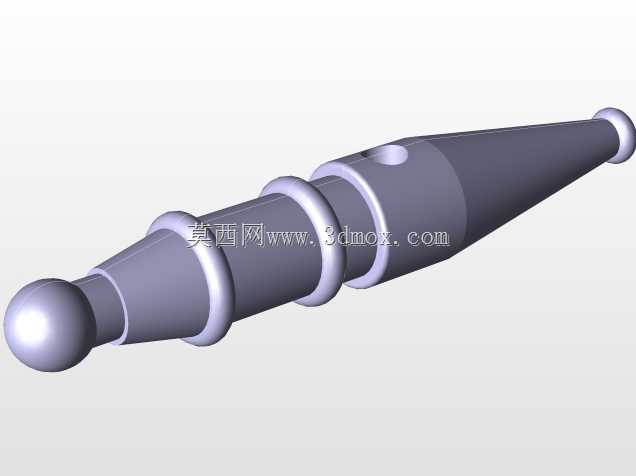

带球形端头锥段环形凸缘轴类构件

这类带球形端头的锥段轴件，在工装夹具定位、流体管路换向、轻载传动铰接场景中应用十分广泛，球形端头的设计核心是实现自适应对中，在存在小角度安装偏差的工况下，球面接触可以自动补偿角度误差，避免硬接触带来的局部应力集中，减少配合面的磨损速率。从结构设计逻辑来看，构件整体采用变径锥段过渡，相比等直径轴段，锥段结构在同等材料用量下拥有更高的抗弯截面模量，在承受径向载荷时应力分布更均匀，不会出现等径轴常见的轴肩应力突变问题。锥段上设置的多道环形凸缘，并非单纯的装饰结构，在不同应用场景下承担不同功能：作为定位轴使用时，凸缘可以作为轴向定位的基准面，配合卡簧或者轴套实现零部件的轴向固定，每道凸缘的间距对应不同安装工位的尺寸要求，无需额外加装隔套就能实现多零件的分层装配；作为流体管路内的导流阀芯使用时，环形凸缘可以与管路内壁的密封槽配合，形成多道密封阻隔，降低介质泄漏的概率，同时锥段的线性变径可以实现介质流量的线性调节，相比突扩突缩的阀芯结构，流场更稳定，不会产生明显的紊流噪声。设计过程中需要重点关注球形端头与锥段的过渡圆角，这个位置是应力集中的高发区域，圆角半径不能小于构件最小直径的十分之一，否则在承受交变载荷时容易在过渡位置萌生疲劳裂纹。安装边界方面，构件两端的同轴度需要控制在0.02mm以内，球形端头的球面度公差要满足对应配合球窝的精度要求，环形凸缘的外径尺寸要与配合件的内孔保持合理的间隙配合，间隙量控制在0.01-0.03mm之间，既保证装配顺畅，又不会出现过大的径向窜动。锥段的锥度选择需要匹配实际受力需求，承受较大轴向推力的场景下锥度不宜过大，避免出现自锁失效导致构件脱出；需要频繁拆装的场景则可以适当增大锥度，降低拆装时的配合面摩擦力。这类构件的材料选择通常根据工况确定，常规轻载定位场景可以选用45号钢调质处理，表面硬度达到HB220-250即可满足耐磨要求；腐蚀环境下使用则可以选用304不锈钢，或者在碳钢基体表面做镀硬铬处理，提升耐腐蚀性能和表面硬度。建模过程中要注意环形凸缘与锥段的相交位置要做倒圆处理，不能出现尖锐棱边，一方面是避免热处理时的应力开裂，另一方面也防止装配过程中划伤操作人员或者配合零件的表面。
