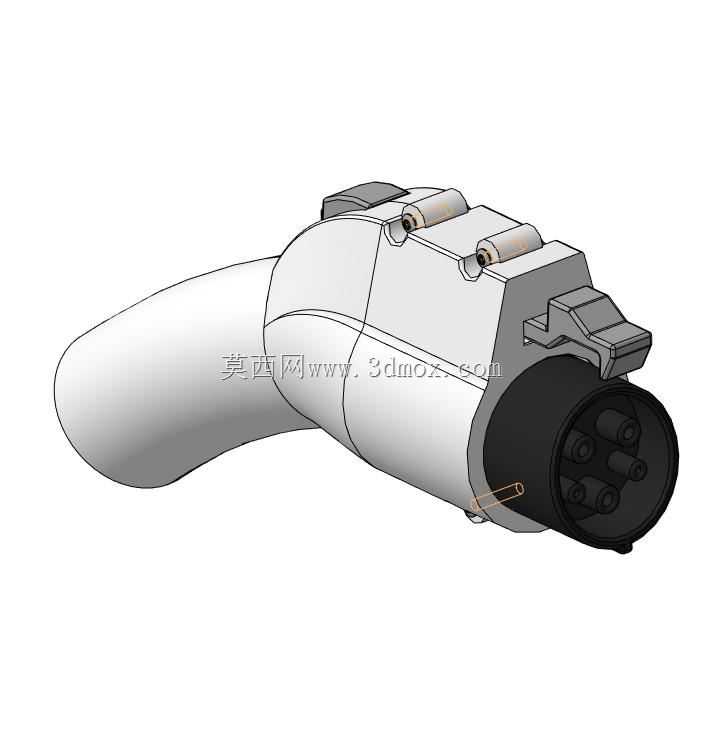

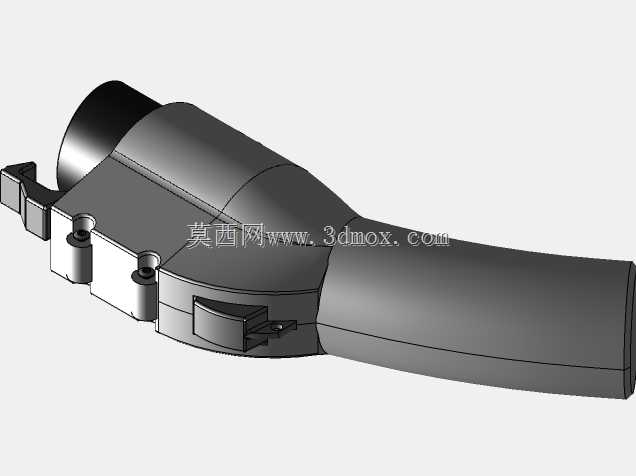

电动汽车直流充电枪结构三维设计

这款充电枪的三维结构设计，完全围绕新能源汽车补能场景的实际使用需求展开，日常应用覆盖公共快充站、家用壁挂快充桩、移动充电车等多种直流补能场景，作为桩端与车端的电能传输交互载体，其结构可靠性直接决定大电流充电过程的稳定性与操作安全性。从功能特性来看，枪头端集成多组功率端子与信号端子，功率端子负责大电流电能传输，信号端子承担车桩通讯、连接确认、温度监测等信号交互功能，枪身内部预留端子压接、线缆固定、密封结构的安装空间，握把区域做了贴合人手握持的弧度处理，表面预留防滑纹理的设计位置，单手握持插拔时施力路径符合人体工学，长时间操作不易产生疲劳感。设计过程中优先考虑户外使用的防护需求，枪头与车端插座配合的位置预留密封胶圈安装槽，枪身上下壳的合模位置设计止口防水结构，可满足户外露天场景的防尘防水要求，避免雨天、扬尘环境下使用出现绝缘失效问题。枪身顶部设置解锁按键结构，插拔时按压按键即可解锁枪头锁止结构，松开按键后锁舌自动弹出卡入车端插座的锁止槽，防止充电过程中枪体意外脱落。从安装边界来看，枪体尾部设计线缆防弯折结构，预留大平方直流线缆的穿入空间，线缆固定位置做了多层防拉脱设计，可承受日常使用过程中的拖拽外力，不会出现线缆与端子连接处松脱的问题。整体外形尺寸适配市面主流直流充电插座的配合公差，枪头插入深度、端子排布间距完全符合通用直流充电接口的互换要求，可适配不同品牌车型的直流充电口，枪身外壳壁厚均匀，既满足结构强度要求，也适配注塑成型的工艺需求，避免出现壁厚不均导致的缩痕、翘曲问题。内部端子固定座做了分腔隔离设计，功率端子与信号端子之间设置绝缘隔板，避免大电流传输时的信号干扰，同时提升高压绝缘性能，枪身内部还预留温度传感器的安装位置，可实时监测端子温升，配合充电桩的温控逻辑实现过温保护。
