车辆遮阳板活动连接固定支架结构

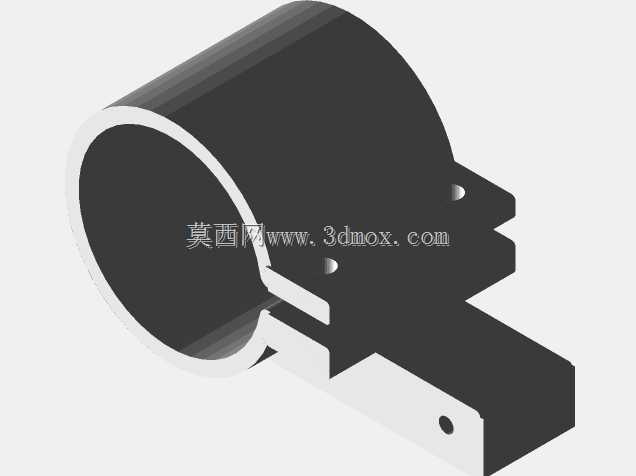

该结构为车辆座舱内部遮阳板的活动铰接固定支架，主要承担遮阳板本体与车身安装基座之间的连接、角度调节与位置锁定功能，是乘用车辆内饰功能件中高频使用的连接部件。日常使用场景下，驾乘人员翻转遮阳板遮挡正面或侧方入射光线时，该支架需要提供顺畅的转动阻尼，同时在任意调整角度下保持位置稳定，不会因车辆行驶振动出现自行滑落、移位的问题，避免遮挡驾驶视线影响行车安全。从结构设计逻辑来看，主体采用半环抱式筒状基座作为转动配合段，该段内径与遮阳板内置的转动芯轴尺寸匹配，筒壁开设的开口槽为装配预留弹性变形量，无需额外辅助工具即可完成芯轴的压装作业，装配后筒壁自身的弹性抱紧力能提供基础转动阻尼，配合侧壁预留的定位凹点与芯轴上的凸点配合，可实现遮阳板收起、下翻、侧转几个常用档位的段落感定位。延伸出的片状安装支臂为与车身钣金或内饰安装基座的固定段，支臂上开设的两个通孔分别对应主固定点位与防转定位点位，主固定孔采用螺栓与车身基座锁紧，防转孔可穿入定位销或配合小规格螺栓限制支架整体绕主固定点转动，避免长期使用后支架出现偏转松旷。设计过程中需要严格控制半环抱筒段的壁厚与开口槽宽度，壁厚过薄会导致抱紧力不足，遮阳板翻转后无法稳定停位，壁厚过厚则会造成装配难度提升，芯轴压装时易出现筒段开裂的问题；开口槽宽度控制在1.2-1.8mm区间时，既能保证装配所需的弹性变形量，又不会因开口过大导致抱紧阻尼衰减过快。安装支臂的平面度公差需要控制在0.1mm以内，保证与安装基座贴合紧密，避免锁紧后支架存在内应力，长期使用后出现应力断裂。支臂上的固定孔位间距需要与车身安装点的位置度公差匹配，孔位偏差超过0.2mm就会出现装配干涉，无法顺利完成安装。筒段与安装支臂的过渡位置采用圆弧过渡结构，避免直角过渡造成的应力集中，提升部件长期反复受力下的结构疲劳寿命。该结构整体采用工程塑料注塑成型，表面无尖锐棱角，适配座舱内饰的安全要求，转动配合面的粗糙度控制在Ra1.6以下，保证翻转过程顺滑无卡滞，不会出现转动异响问题。
