分体式手持设备握持枪柄结构设计

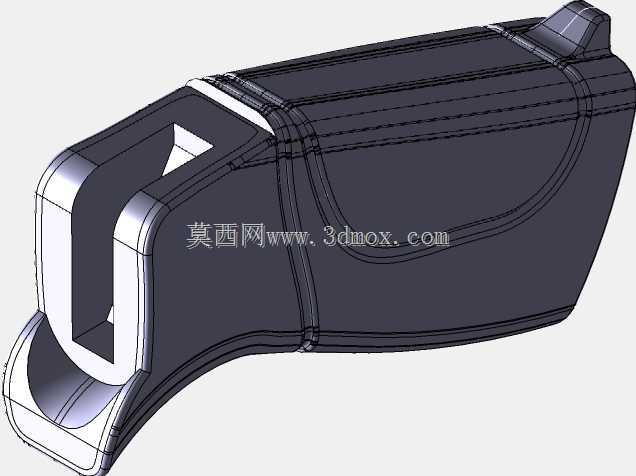

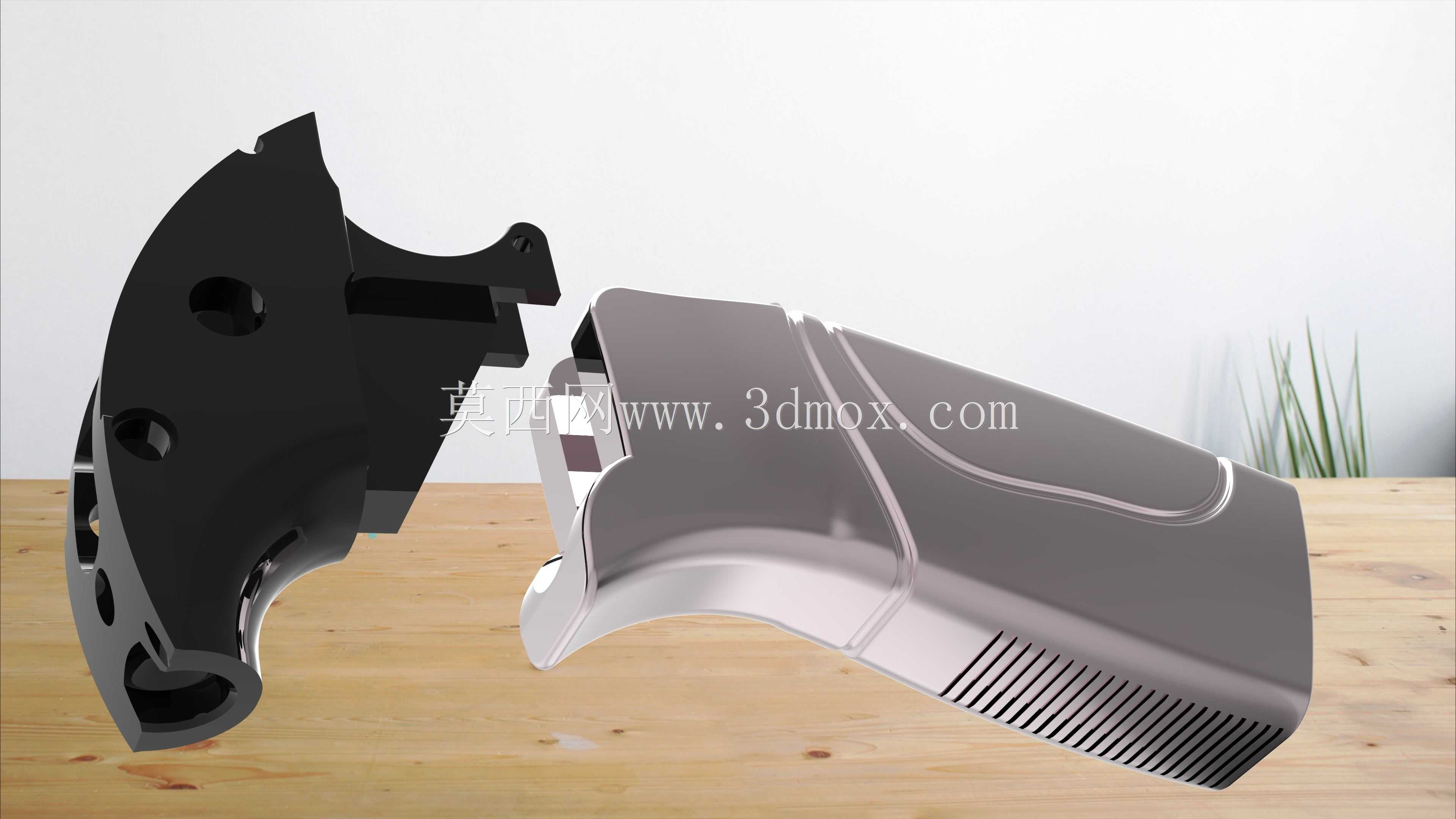

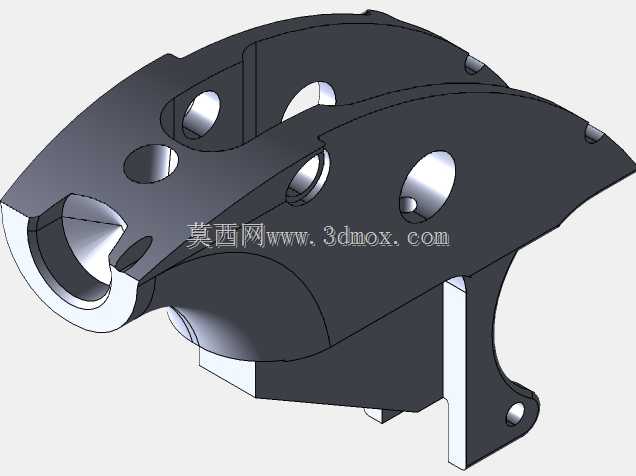

这款分体式枪柄结构主要面向手持动力工具、便携检测设备、手持操作终端这类需要长时间握持操作的场景，作为设备的核心握持承载部件，既要承担内部功能模块的安装固定作用，也要适配操作人员长时间手持的施力习惯，降低操作疲劳感。从结构设计来看，采用左右分体扣合的装配形式，拆分面沿着枪柄的轮廓走势布置，既方便内部腔体布设控制电路板、电池模组、传动连接件等内置组件，也能在装配时通过侧边的定位孔、卡扣结构实现快速对位，减少装配工序的定位难度。黑色结构件作为枪柄的主体承载侧，预留了多个沉头安装孔，可直接与设备的核心功能机头部分锁附连接，孔位的排布经过受力校核，能承受操作过程中机头工作产生的振动与冲击载荷，避免长期使用后连接部位出现松动偏移。银灰色侧盖作为握持接触面，表面做了贴合手掌弧度的曲面过渡，在握持区域的下部设计了细密的防滑棱条，即使操作人员手部带汗或者佩戴薄型劳保手套操作，也能保持足够的握持摩擦力，不会出现打滑脱手的情况。枪柄的握持角度参考了人手自然握持的12度倾角设计，虎口位置做了内凹的避让圆弧，避免操作时虎口部位与结构棱边产生硬接触，长时间握持也不会出现局部压痕。从安装边界来看，枪柄整体的轮廓尺寸适配成年人手掌的平均握持范围，腔体内部预留的安装空间可兼容常规尺寸的18650电池组、小型控制线路板，与机头连接的端面做了止口结构，装配后可实现接缝处的紧密贴合，防止日常使用过程中灰尘、飞溅的液体渗入内部损坏元器件。结构的壁厚设计兼顾了强度与轻量化要求，承载部位壁厚做了局部加厚处理，非受力区域通过合理的筋位布置提升整体刚性，整体重量控制在手持操作的舒适区间内，不会因为过重增加手臂的操作负担。在细节处理上，分体结构的接缝处做了错位止口设计，装配后不会出现明显的段差，握持时不会硌手，侧边的安装孔位都做了沉头处理，螺丝锁附后表面平整，不会突出结构表面影响握持手感。
